横軸 CNC ターン IT35L横軸 8 ステーション サーボ ターン FANUC ドライブ SMTCL 斜面床 CNC ターン
製品詳細
| ブランド名: | SMTCL | モデル番号: | iT35L |
|---|---|---|---|
| CNC制御システム: | GSK | CNCかどうか: | CNC |
| キーワード: | 傾いたベッドCNCの旋盤 | 最大回転長さ (mm): | 500 |
| 最大 スピンドル速さ (rp.m): | 4000回転/m | 移動 (X軸): | 260 |
| 移動 (Z軸): | 510 | 最大回転直径: | Φ360 |
| 最大回転長さ: | 500 | ベッドの上での最大振動: | Φ580 |
| マックススイングスライド: | Φ330 | ||
| ハイライト |
横 8 ステーション CNC トートン,メタル斜面床 CNC lathes,IT35L 横軸 CNC lathes |
||
製品説明
製品の説明:

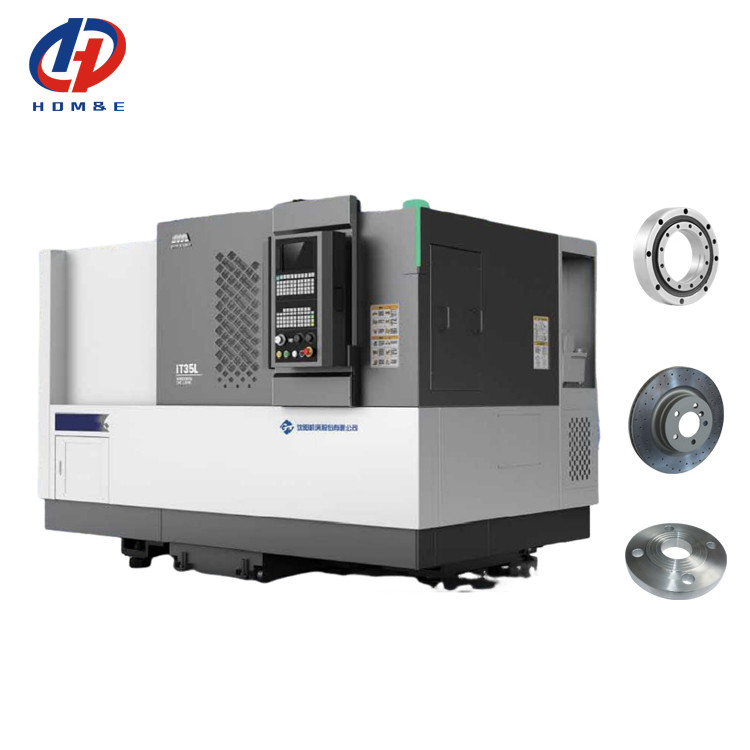

SMTCL 横型 CNC 旋盤 IT35L 横型 8 ポジション サーボタレット FANUC ドライブ メタル スラントベッド CNC 旋盤
IT35 シリーズは、優れた性能を持つ数値制御旋盤です。高度な設計コンセプトと製造プロセスを採用し、コンパクトな構造で耐久性があります。高精度な加工能力を持ち、複雑な部品の精密加工を実現できます。主軸速度が高く、切削効率が優れています。操作は
簡単で、インテリジェントな制御システムを搭載しており、オペレーターがすぐに使い始めるのに便利です。自動車、電子機器、機械などの業界で広く使用されており、さまざまな顧客の多様な加工ニーズに対応できます。瀋陽工作機械 IT35 は、その安定した性能と信頼性の高い品質で、企業の生産と加工を強力にサポートします。
製品の特徴:
1、高剛性
* 有限要素解析による機械全体の構造最適化

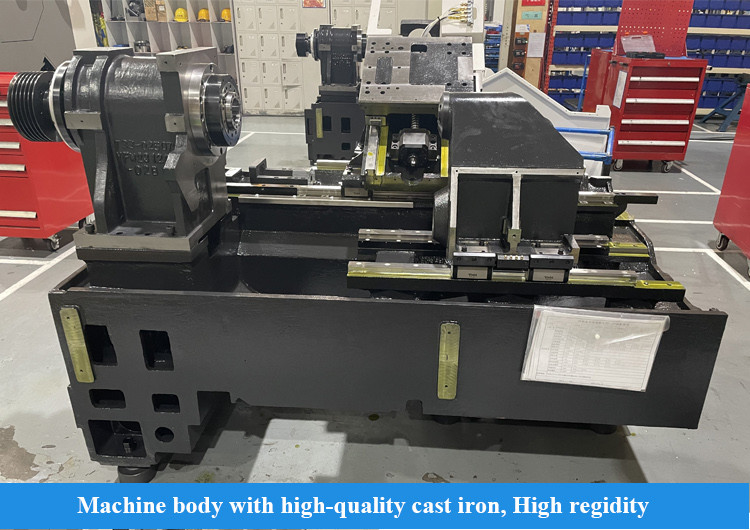

* ベッドは高品質の鋳物製で、合理的なバーレイアウト
* 大スパン、大トルク主軸の構成により、切削剛性を向上
* 精密スクレーピングプロセスにより、接続剛性を向上
|
項目
|
単位
|
仕様
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
最大旋削直径
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
最大旋削長さ
|
mm
|
350
|
500
|
500
|
|
|
ベッド上の最大振り
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
スライド上の最大振り
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
主軸
|
主軸ノーズ
|
|
A2-6
|
A2-6
|
A2-8
|
|
フロントベアリング径
|
mm
|
100
|
100
|
120
|
|
|
主軸テーパーと穴サイズ
|
|
1:20;&Φ;70
|
1:20;&Φ;70
|
1:20;&Φ;90
|
|
|
主軸穴の直径
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
最大バー径
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

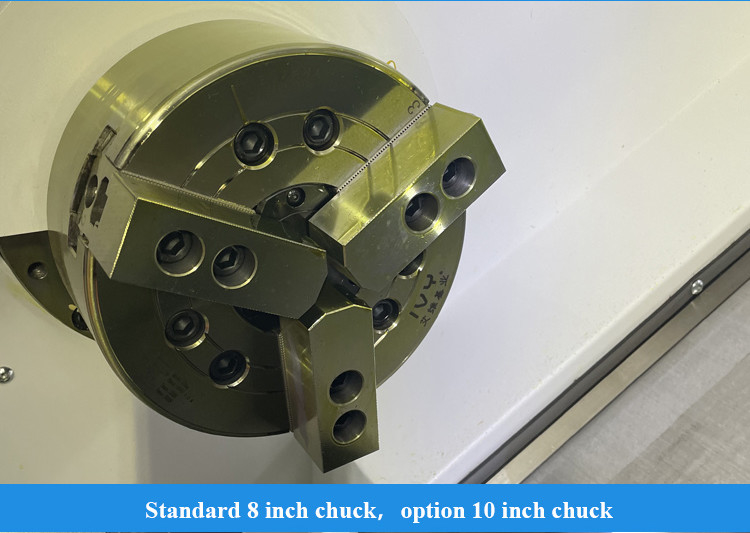

チャックサイズ
|
インチ
|
8
|
8
|
10
|
|
|
主軸速度
|
r/min
|
4000
|
4000
|
3500
|
|
|
主軸定格トルク
|
Nm
|
158(666r/min)
|
158(666r/min)
|
243(588r/min)
|
|
|
最大主軸トルク
|
Nm
|
215(666r/min)
|
215(666r/min)
|
300(588r/min)
|
|
|
最大モーター出力連続/30分
|
kW
|
11/15
|
11/15
|
15/18.5
|
|
|
送り
|
X/Z 高速移動
|
m/min
|
30
|
30
|
24
|
|
X軸移動量
|
mm
|
200
|
200
|
260
|
|
|
Z軸移動量
|
mm
|
350
|
510
|
505
|
|
|

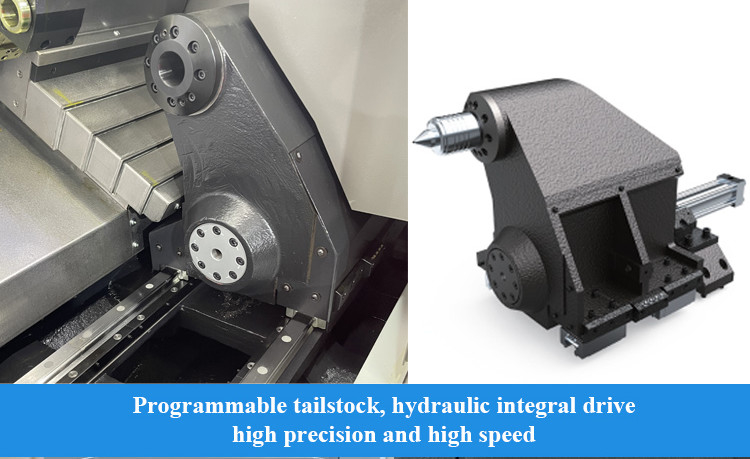

心押台
|
心押台移動量
|
mm
|
NO
|
400
|
400
|
|
心押台テーパー
|
モールス
|
NO
|
MT-5
|
MT-5
|
|
|
タレット
|
タレットタイプ
|
|
横型 8 ポジション サーボタレット
|
横型 8 ポジション サーボタレット
|
横型 8 ポジション サーボタレット
|
|
センターハイト
|
mm
|
80
|
80
|
100
|
|
|
回転位置決め
|
秒
|
±1.6
|
±1.6
|
±1.6
|
|
|
その他
|
重量
|
kg
|
3300
|
3600
|
3700
|
|
外形寸法(L*W*H)
|
mm
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
標準構成:

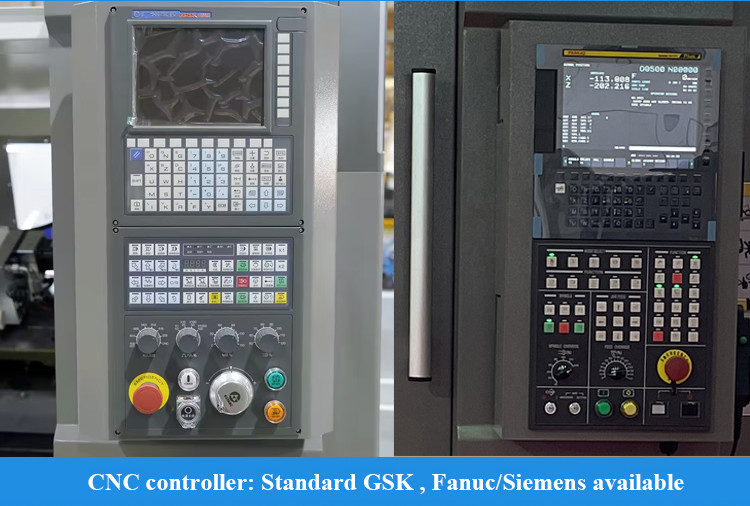

1、GSK988TA コントローラー
2、ソリッドチャック&シリンダー 中国ブランド 3、8 ポジションタレット 4、油圧ステーション 中国ブランド 5、チップボックス |
選択可能な構成:
1、サイドコンベア
2、リアコンベア 3、特殊チャック 4、特殊シリンダー 5、特殊タレット |
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア (24時間オンライン)
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則: 容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？
