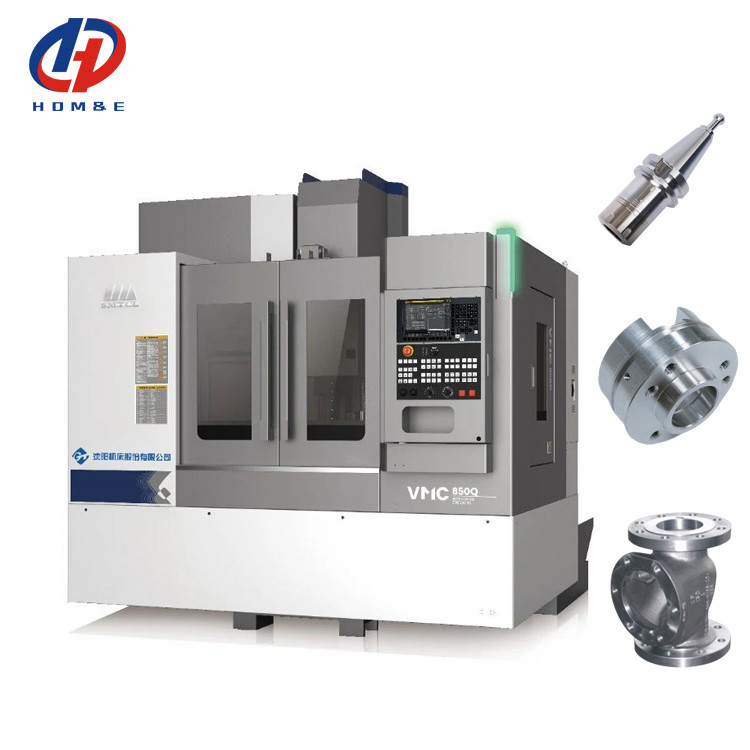

3 軸垂直加工センター アルミ加工 VMC850Q 4 軸 CNC フレーシング マシン Fanuc CNC VMC
製品詳細
| ブランド: | SMTCL | タイプ: | VMC850Q |
|---|---|---|---|
| 製品名: | 縦のマシニング センター | テーブルサイズ (L×W): | 1000×500 |
| テーブルの上での最大負荷: | 600kg | x軸旅行: | 8500mm |
| y軸旅行: | 500mm | Z軸旅行: | 540mm |
| A.T.C.: | 24 ロボットアームのATC | ||
| ハイライト |
4軸垂直加工センター,垂直アルミニウム加工センター,3つの軸線CNCのフライス盤 |
||
製品説明
製品説明:
1高硬さと高安定性設計
* 高強度統合鋳造床

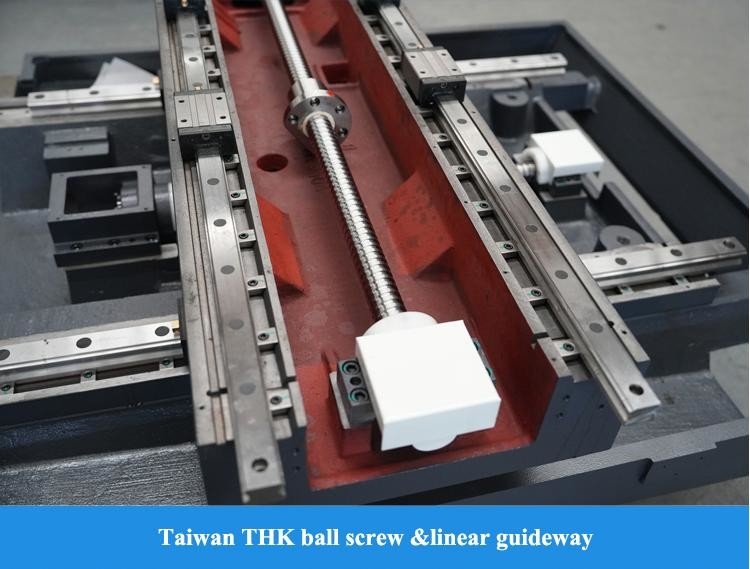

* 3軸のP級ロールガイド
* 長いスパンヒリング骨の柱
製品パラメータ:
|
ポイント
|
ユニット
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
X軸移動
|
mm
|
850
|
1000
|
1100
|
|
Y軸移動
|
mm
|
500
|
500
|
620
|
|
|
Z軸移動
|
mm
|
540
|
540
|
600
|
|
|
スピンドルの鼻からテーブル表面へ
|
mm
|
120〜660
|
120〜660
|
120から720
|
|
|
スピンドルの鼻から柱の表面へ
|
mm
|
640
|
640
|
743
|
|
|
作業台
|
テーブルサイズ (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブルの上での最大負荷
|
体重
|
600
|
600
|
1000
|
|
|
Tスロットサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
スピンドル
|
スピンドル速度
|
rpm
|
10000
|
10000
|
10000
|
|
スピンドルの角型/スピンドルの幹
|
mm
|
7/24 収縮
|
7/24 収縮
|
7/24 収縮
|
|
|
BT2 医療
|
BT2 医療
|
BT2 医療
|
|||
|
スピンドルモーター
|
kw
|
7.5/11
|
7.5/11
|
喜び を 味わう 方法
|
|
|
最大出力トルク
|
N.m
|
35.8/70
|
35.8/70
|
52.5/955
|
|
|
スピンドル駆動型
|
|
シンクロン歯帯
|
|||
|
道具
|
ツールホルダーモデル
|
|
MT3 医療機関
|
||
|
引くストッドモデル
|
|
MAS 403 P40T-I
|
|||
|
飼料率
|
X,Y,Z 速行
|
m/min
|
48/48/48
|
||
|
3軸モーターパワー (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク (X/Y/Z)
|
N·m
|
20/11 (日)
|
20/11 (日)
|
20/20/20
|
|
|
切断料の最大速さ
|
mm/min
|
1〜2000
|
|||
|
A.T.C.
|
タイプ
|
pc
|
ロボットアームのATC
|
||
|
モード
|
|
最寄りのツールの選択 両方向
|
|||
|
容量
|
パーツ
|
24
|
|||
|
ツール最大長
|
mm
|
300
|
|||
|
ツール最大重量
|
体重
|
7
|
|||
|
マックス,あまりにもディスク ディア. - 満タン
|
mm
|
80
|
|||
|
マックス,あまりにもディスク・ダイア.-隣接する
|
mm
|
150
|
|||
|
ツール交換時間 (T-T)
|
秒数
|
2.5
|
|||
|
テーブルから地面までの高さ
|
mm
|
900
|
900
|
950
|
|
|
ほか
|
総寸法
(L×WxH) (L×WxH) (L×WxH)
|
mm
|
2400×2975×2840
(チップ輸送機を除く)
|
2700×2975×2840
(チップ輸送機を除く)
|
2940×3450×3050
(チップ輸送機を除く)
|
|
機械の純重量
|
体重
|
5100
|
5400
|
6200
|
|
|
総電力需要
|
KVA
|
18
|
18
|
25
|
|
|
標準設定:

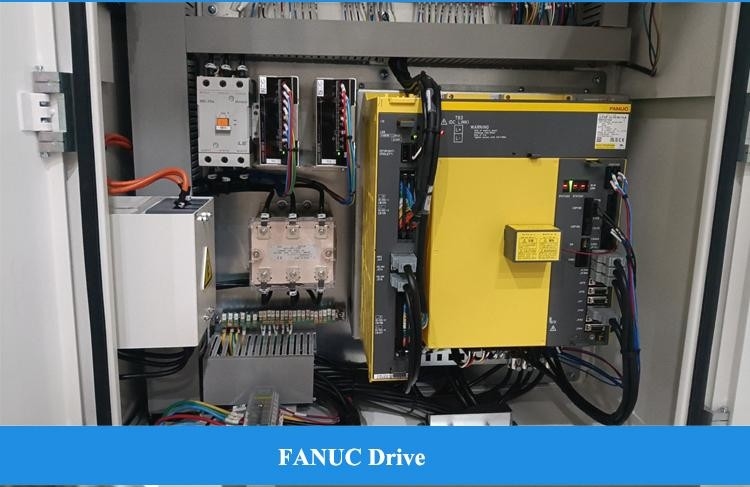

1FANUC OI-MF TYPE (5)β制御システム
2. 10000 RPM スピンドル,ベルト接続 3. 24 ディスク操作器のツールマガジン 4水タンク + ベッド 洗浄チップ 5清潔な空気銃,動作ライト,警告ライト |
選択式構成:
1FANUC Oi-MF TAPE (1) システム

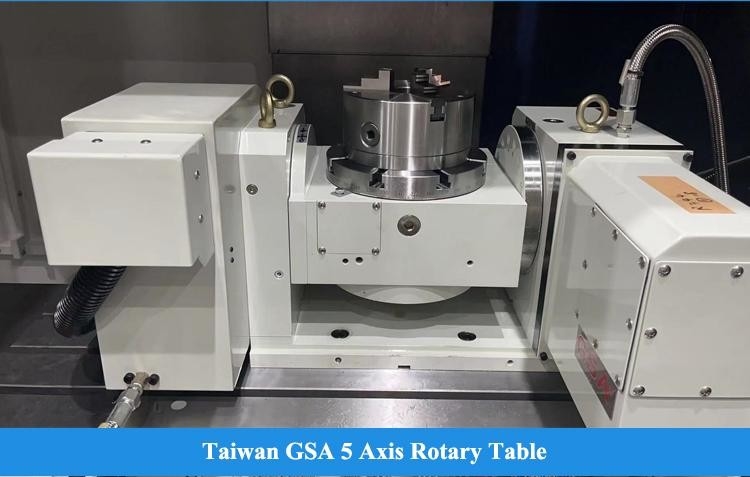

2FANUC Oi-MF TAPEシステム 3シメンス 828D CNCシステム 4直接接続 12000 RPM メカニカルスピンドル 5. 16000 RPM, 24000 モータースピンドル 6. 4軸のターンテーブル 72MPa,3MPa,5MPa,7MPa の内部冷却 8油水分離機 9. チェーンチップ除去機 10清水銃 11ツールと作業部品の検査 12自動ドア 13安全ドアロック 14電気キャビネットとエアコン |
||||
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: 3 軸垂直加工センター アルミ加工 VMC850Q 4 軸 CNC フレーシング マシン Fanuc CNC VMC シェンヤングの機械工具VMC850Qは,多くの優れた販売ポイントを持っています.その構造は堅牢です.安定した処理を保証するユニークな"人間"型の柱高精度なガイドレールとリードスクロールと前張ったリードスクロールは,高精度な動きと48m/minまでの高速移動速度を有し,効率を向上させる.高硬さスペンドルは,強力な切断に適しており,様々なタイプのパーツを広く処理することができます. ディスク型操作ツールマガジン ツールを迅速かつ正確に変更します. 操作インターフェースは...
