製品詳細
| ブランド名: | SMTCL | モデル番号: | iT35L |
|---|---|---|---|
| CNC制御システム: | GSK | CNCかどうか: | CNC |
| キーワード: | 傾いたベッドCNCの旋盤 | 最大回転長さ (mm): | 500 |
| 最大 スピンドル速さ (rp.m): | 4000回転/m | 移動 (X軸): | 260 |
| 移動 (Z軸): | 510 | 最大回転直径: | Φ360 |
| 最大回転長さ: | 500 | ベッドの上での最大振動: | Φ580 |
| マックススイングスライド: | Φ330 | ||
| ハイライト |
メタル水平型CNC回転機,IT35L CNC回転機,傾いたベッドCNCの旋盤 |
||
製品説明
製品説明:

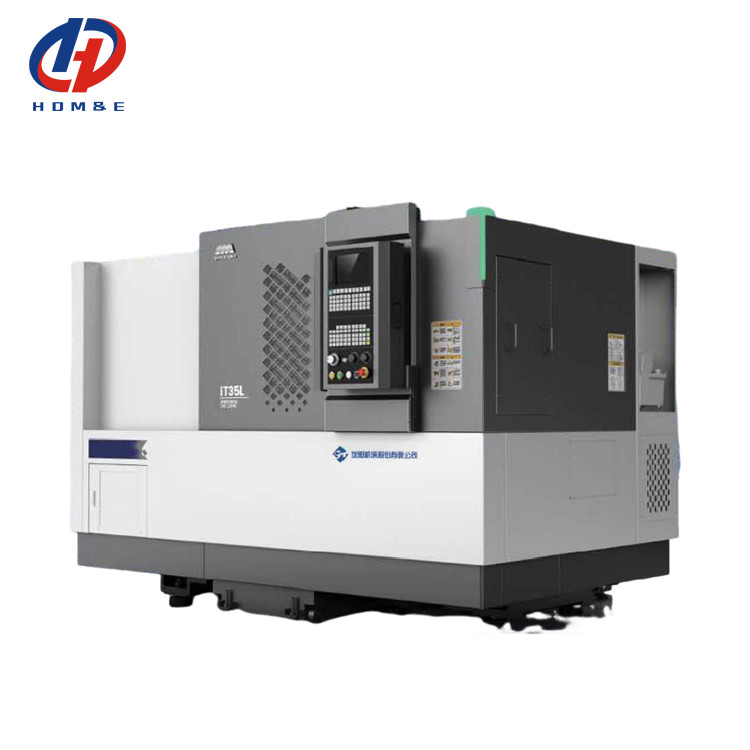

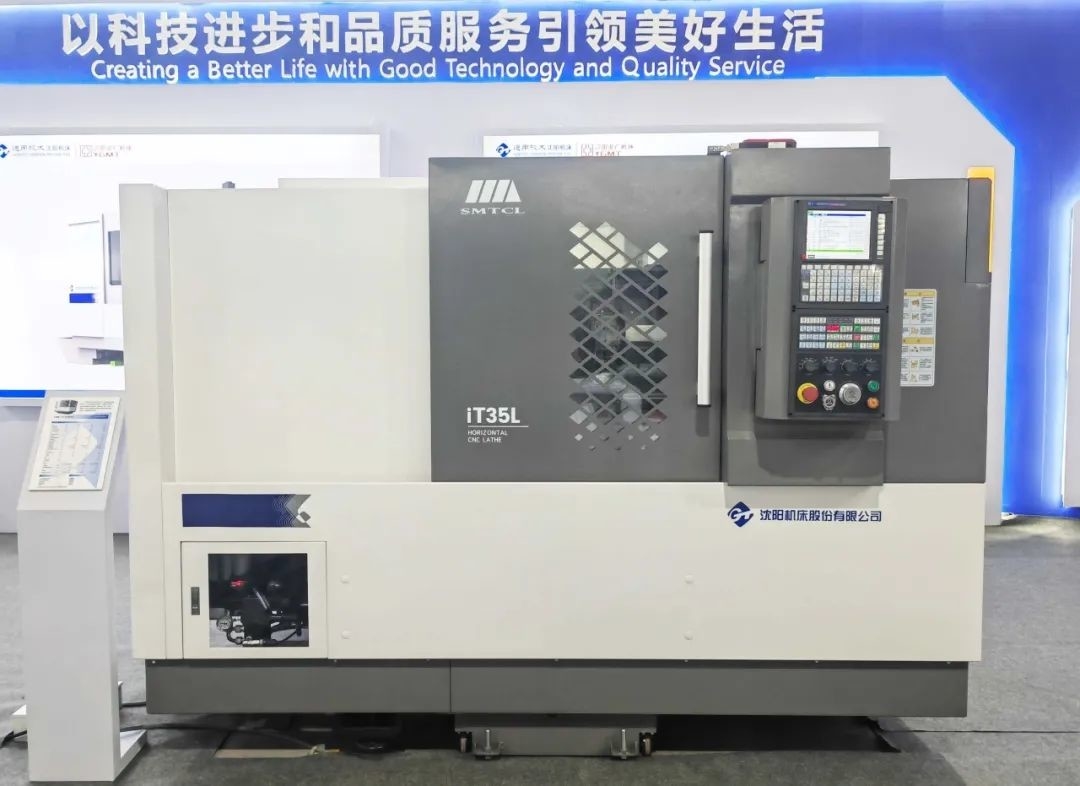

IT35高性能の機械ツール製品です.先進的な設計概念と製造プロセスを採用し,優れた安定性と精度を持っています.この機械ツールは,コンパクトな構造と小さな床面積を持っていますIT35は,さまざまな加工ニーズを満たす高速度と大きなトルクを提供できる強力なスピンドルシステムで装備されています.高精度 の ガイド レーン と リード スクロール は,動き の 滑らかで 正確 な 状態 を 保ち ます制御システムに関しては,IT35は,操作が簡単で柔軟なプログラミングを備えた高度な数値制御システムを採用しています.複雑な部品の高精度加工を実現することができます同時に,この機械には効率的な自動ツール交換システムも備わっており,加工時間を大幅に短縮し,生産効率を向上させます.
製品の特徴:
1高い硬さ
* 機械の構造を最適化するために有限要素分析

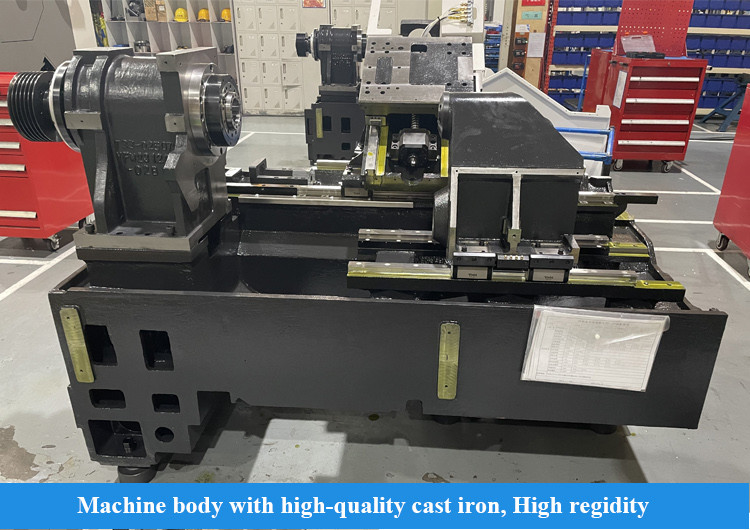

* ベッドは,合理的なバーレイアウトで高品質の鋳物で作られています

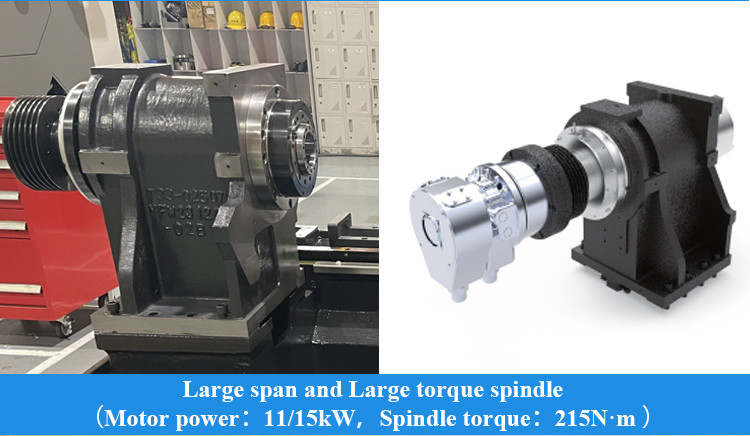

* 大幅なスパン,大きなトルクスピンドルの配置,切断硬度を向上させる
* 精密なスクレイピングプロセス,接続の硬さを向上させる
|
ポイント
|
ユニット
|
仕様
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
最大回転直径
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
最大回転長さ
|
mm
|
350
|
500
|
500
|
|
|
ベッドの上での最大振動
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
マックススイングスライド
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
スピンドル
|
スピンドル鼻
|
|
A2〜6
|
A2〜6
|
A2-8
|
|
前向きな軸索
|
mm
|
100
|
100
|
120
|
|
|
スピンドルの角と穴の大きさ
|
|
1:20Φ70
|
1:20Φ70
|
1:20Φ90
|
|
|
スピンドルの穴から
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
最大日
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

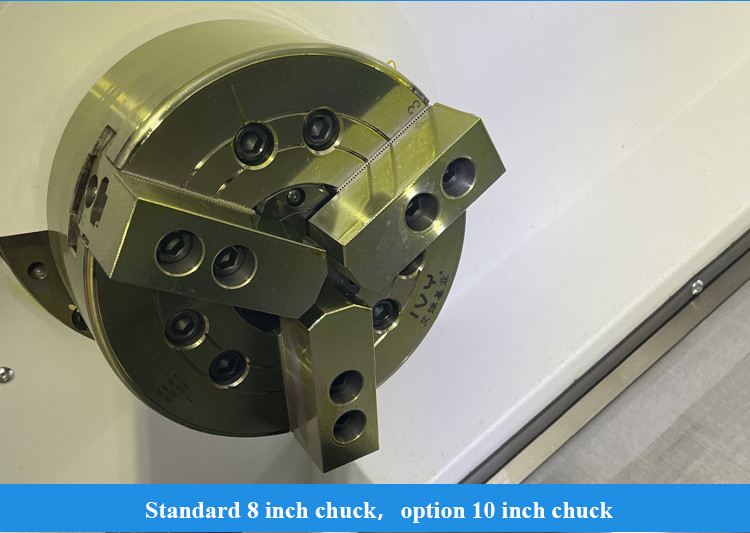

チャックサイズ
|
インチ
|
8
|
8
|
10
|
|
|
スピンドル速度
|
r/min
|
4000
|
4000
|
3500
|
|
|
スピンドルの定数トルク
|
Nm
|
158 ((666r/min)
|
158 ((666r/min)
|
243 ((588r/min)
|
|
|
最大 スピンドルトルク
|
Nm
|
215 ((666r/min)
|
215 ((666r/min)
|
300 ((588r/min)
|
|
|
最大出力モーター連続/30分
|
kW
|
喜び を 味わう 方法
|
喜び を 味わう 方法
|
15/18.5
|
|
|
栄養
|
X/Z 速走
|
m/min
|
30
|
30
|
24
|
|
x 軸移動
|
mm
|
200
|
200
|
260
|
|
|
z軸移動
|
mm
|
350
|
510
|
505
|
|
|

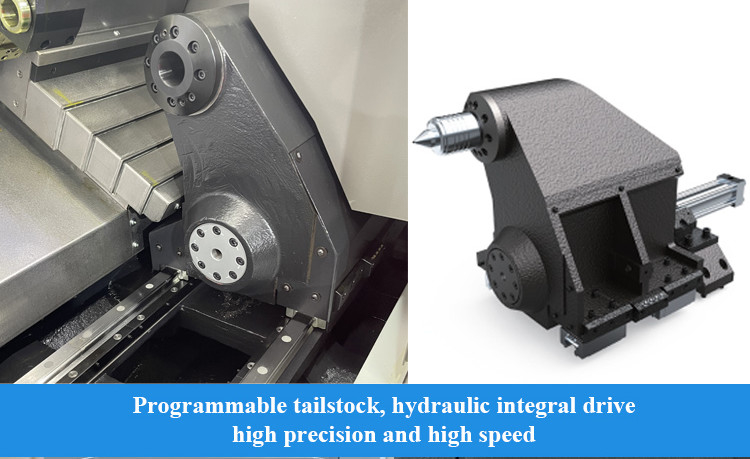

尾根
|
テイルストック旅行
|
mm
|
はい
|
400
|
400
|
|
バックストック
|
モース文字
|
はい
|
MT-5
|
MT-5
|
|
|
塔
|
ターレットタイプ
|
|
横軸8駅のサーボターン
|
横軸8駅のサーボターン
|
横軸8駅のサーボターン
|
|
中央の高さ
|
mm
|
80
|
80
|
100
|
|
|
ローター式位置付け
|
セック
|
±16
|
±16
|
±16
|
|
|
ほか
|
体重
|
体重
|
3300
|
3600
|
3700
|
|
総寸法 (L*W*H)
|
mm
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
標準設定:
1GSK988TAコントローラ
2固体チャック&シリンダー 中国ブランド 38 ポジション 塔 4中国製の水力発電所 5チップボックス |
選択式構成:
1横コンベア
2後ろのコンベヤー 3特別なチャック 4特殊シリンダー 5特殊な塔 |
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
