ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン

ブランド名: SMTCL
モデル番号: HTC40S
原産地: 中国
認定: CE ISO certification
最低注文数量: 1
供給能力: 月に50セット
タグ

CKA6136平床式トレーラーの旋盤機械

5.5KW平床式トレーラーの旋盤機械

CKA6136 CNCの横の機械

製品詳細

ブランド名: SMTCL モデル番号: HTC40S
CNCかどうか: CNC キーワード: 横軸のCNC回転機
Max.Cuttingの長さ: 1500mm 最高。切断Dia。: 500mm
マックス 寝床の上に泳いで: 600mm x軸旅行: 270mm
Z軸旅行: 1628mm スピンドル速度: 4000回転/分
ハイライト

大幅なスパンCNC回転機

,

高硬度CNC回転機

,

4000r/min CNC回転機

製品説明

ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 0

製品の説明:

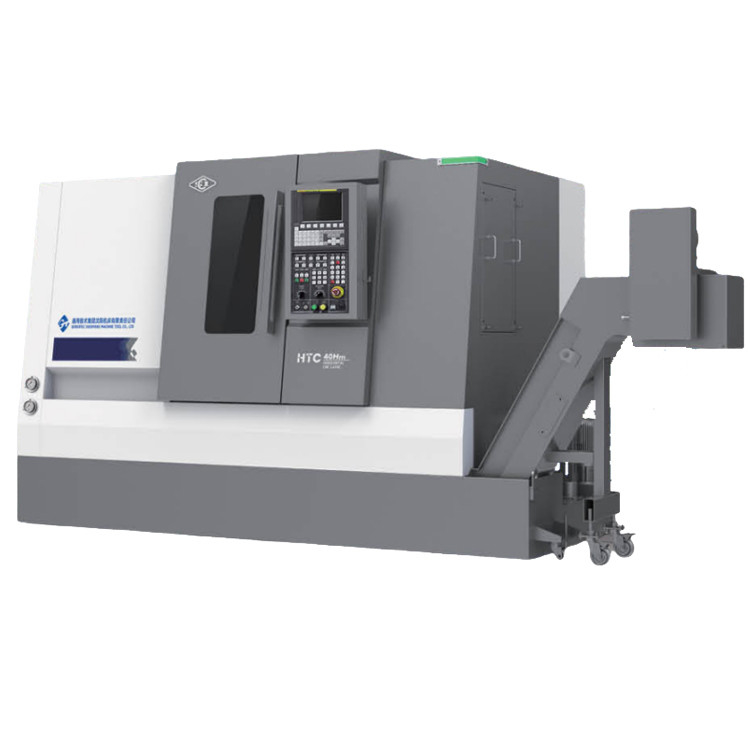

SMTCL ハードレール CNC 旋盤 HTC40S 高剛性 大スパン A2-8 スピンドル速度 4000r/min スラントベッド CNC 旋盤

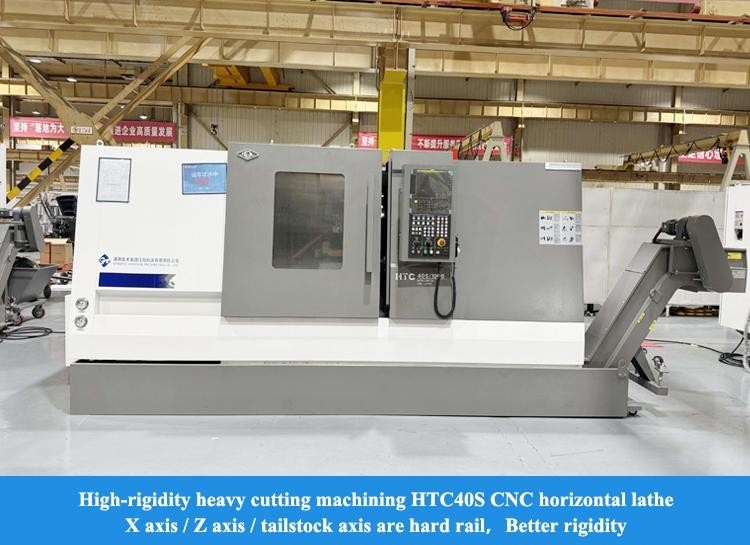

HTC40S CNC 旋盤は、その焼入れガイドウェイ設計に独自の利点があります。焼入れガイドウェイは特別な加工技術を経ており、超強力な剛性を備えており、重切削負荷を効果的に支えることができます。
強力な機械加工プロセス中、優れた安定性を持ち、機械加工精度が影響を受けないようにします。高精度焼入れガイドウェイシステムにより、機械工具は動作時に正確な運動軌跡を持つことができます。シャフト部品またはディスク部品の加工であっても、優れた性能を発揮し、精度と安定性に対する高い要求を持つ機械加工分野に広く適用できます。

製品の特徴:

1、高精度
• 高精度ねじとガイドレール
• 高精度スピンドルベアリング
• プロセス基準の定量化
• 高精度グレーティングルーラー
2、高効率
• システムモジュールコードアプリケーション
• 完全な機能構成により、インテリジェントな生産が可能になります
• 高効率サーボタレット
• 高性能、ヘビーデューティ切削スピンドル

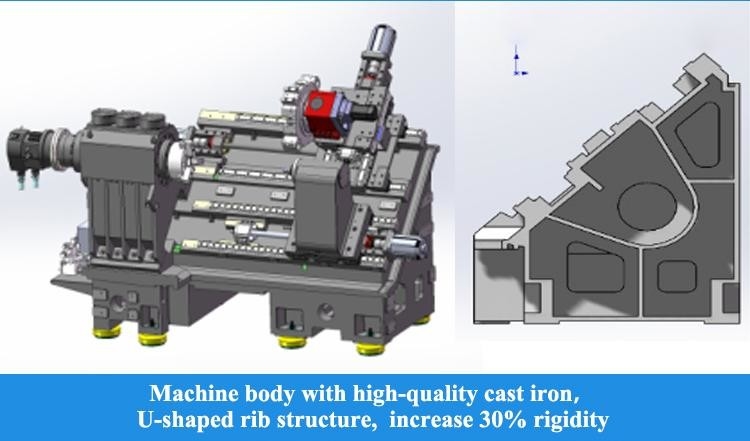

3、高剛性
• 高品質鋳鉄ベッドなど
• 主要鋳物：ロングスパンベッドサイドボックス
• 高出力、高トルクスピンドル
• 高剛性工具タレット

製品の詳細:

ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 1
早送り速度：30m/min
サーボモーターはカップリングを介してボールねじに直接接続され、中間リンクを削減し、隙間のない伝達を実現します。X軸とZ軸のガイドレールは、輸入リニアローリングガイドレールを採用し、高剛性、優れた動的性能と精度を確保し、動作速度を向上させ、生産効率を向上させます。



ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 2

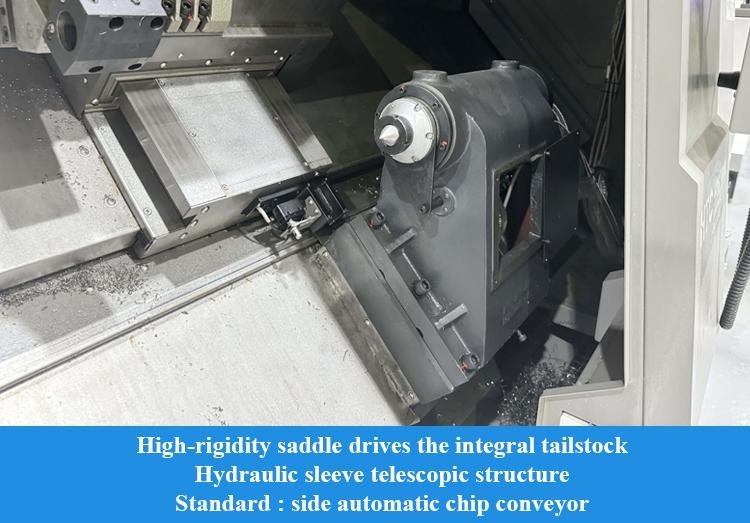

分割サーボ心押台
心押台は、オプションのサーボ駆動方式で移動でき、加工要件に応じて心押台の移動速度と作業クランプ力を正確に制御し、柔軟に調整できるため、心押台をワークに迅速に近づけて衝撃なしに締め付けることができ、締め付け位置に関するリアルタイムフィードバックを提供します。生産 の交換効率を向上させます。上部と下部に分割された心押台を採用しており、調整精度が容易で、メンテナンス効率が向上します。
二重固定プリテンション構造
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 3
X軸は二重固定支持構造を開発し、プリストレッチねじを使用して、プリストレッチ変形と温度上昇変形を効果的に相殺します。特殊なシール構造と連携して、ねじの温度上昇を抑制し、高精度で高精度の工作機械送り安定性を実現します。
Y軸構成
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 4
オプションのY軸構成、BMT駆動タレット、高精度C軸構造、およびさまざまな駆動工具ホルダーと組み合わせることで、一度の設置で複雑な表面加工を実現できます。
高精度ボールねじ
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 5
高品質の輸入C3グレードねじとHグレードガイドレールを使用し、サーボモーターで直接駆動することにより、優れた動作精度を実現します。
反り防止サドル
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 6
ガイドレールのスパンを合理的に拡大し、運動システム構造を最適化し、ベッドサドルの本体をアーク形状に設計して、重要部品全体の剛性を確保します。

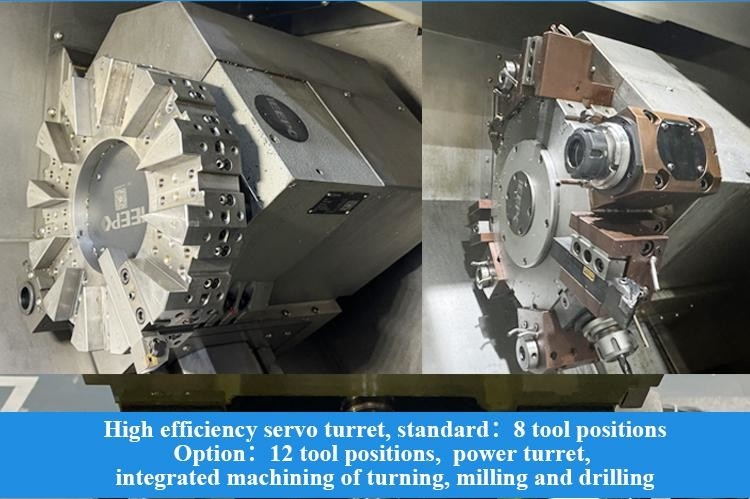

高効率サーボ駆動タレット
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 7
標準BMTインターフェース、高剛性接続。工具はDIN1809インターフェースで駆動され、信頼性の高い伝達と低い故障率を実現します。駆動モーターは側面に取り付けられ、構造がコンパクトです。高精度C軸とブレーキ装置を装備し、旋削、フライス加工、穴あけの高性能統合加工を実現します。
内部冷却工具ホルダー
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 8
オプションの内部冷却工具ホルダーと工具中心からの水出口により、内穴加工中の効率的な切りくず除去を実現し、加工品質を確保します。
駆動工具フライス加工能力
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 9
ワーク材質：HT200
工具モデル：Φ16ツイストドリル
フライスカッター
冷却状態：水冷
製品パラメータ:
ワーク材質：HT200
工具モデル：Φ16ツイストドリル
冷却状態：水冷
製品パラメータ:


ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 10

項目
単位
HTC40S/500
HTC40S/1000
HTC40S/1500
最大切削径
mm
2870×1890×1900
Φ500
Φ500
最大切削長
mm
2870×1890×1900
1000
1500
ベッド上の最大振れ径
mm
2870×1890×1900
Φ600
Φ600
ベッドギャップ上の最大振れ径
mm
2870×1890×1900
スピンドル
スピンドル
スピンドル

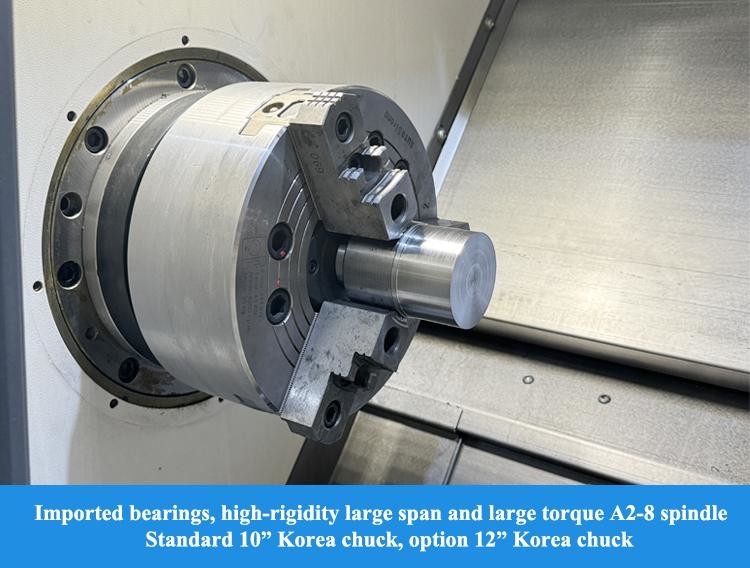

スピンドルノーズモデル
-
A2-8
フロントベアリング内径
フロントベアリング内径
フロントベアリング内径
mm
2870×1890×1900
スピンドルテーパーと穴サイズ
スピンドルテーパーと穴サイズ
スピンドルテーパーと穴サイズ
1:20;Φ90

スピンドル穴径最大
スピンドル穴径最大
スピンドル穴径最大
mm
2870×1890×1900
最大バー径
最大バー径
最大バー径
mm
2870×1890×1900
標準チャック径
標準チャック径
標準チャック径
インチ
10"
スピンドル速度範囲
スピンドル速度範囲
スピンドル速度範囲
r/min
4000
3500
3500
スピンドル最大トルク
N.m
300(576r/min)
229(592r/min)
229(592r/min)
定格スピンドルトルク
N.m
300(576r/min)
377(443r/min)
377(443r/min)
主モーター出力連続/30分
kW
15/18.5
X/Z軸
X/Z軸
X/Z軸
X軸早送り速度
mm
2870×1890×1900
X軸移動量
X軸移動量
X軸移動量
mm
2870×1890×1900
X軸移動量
X軸移動量
X軸移動量
mm
2870×1890×1900
270
270
Z軸移動量
mm
2870×1890×1900
1025
1628
心押台駆動方式
心押台移動量
mm
2870×1890×1900
770
1628
心押台駆動方式
サドルドラッグ

心押台スリーブ移動量
心押台スリーブ移動量
心押台スリーブ移動量
mm
2870×1890×1900
工具ホルダーの再配置精度
工具ホルダーの再配置精度
工具ホルダーの再配置精度
mm
2870×1890×1900
心押台テーパー穴テーパー
心押台テーパー穴テーパー
心押台テーパー穴テーパー
MT-4

工具タレット
工具タレット
工具タレット
工具タレット形式
8ポジション水平サーボタレット

中心高さ
中心高さ
中心高さ
mm
2870×1890×1900
工具ホルダーの再配置精度
工具ホルダーの再配置精度
工具ホルダーの再配置精度
秒
±1.6
近くの工具を選択できる場合
近くの工具を選択できる場合
近くの工具を選択できる場合
mm
2870×1890×1900
その他
その他
その他
スピンドル中心と床の間の距離
mm
2870×1890×1900
1022
1022
機械重量
kg
4300
5000
6500
総電源容量
KVA
42
45
45
全体寸法(LxWxH)
mm
2870×1890×1900
3750×1890×1900
4600×2050×1960
標準構成:

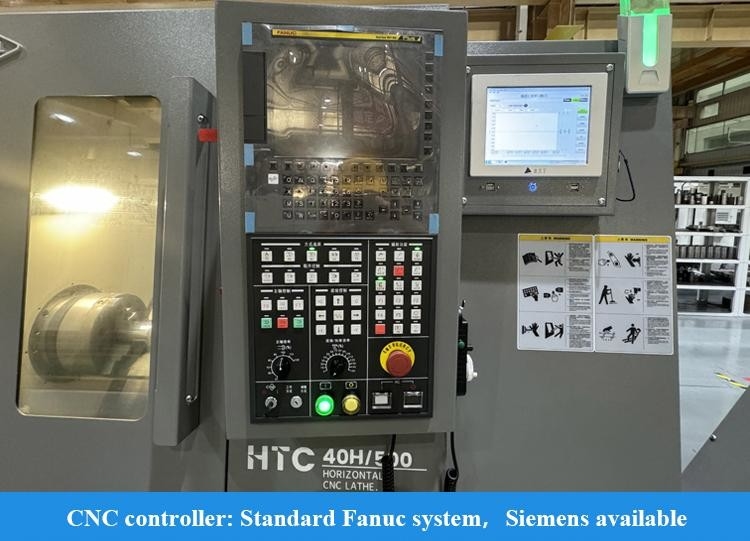

1、FANUC-0i-TF Plus (5) システム (H/S シリーズ)
2、GSK988TA システム (Q シリーズ)
3、スリーブ型スピンドル
4、中空チャックオイルシリンダー
5、8ポジションサーボ工具キャリッジ
オプション構成:
1、シーメンスシステム
2、工具設定ゲージ
3、12ポジションサーボ工具キャリッジ
4、ワーク測定
5、電動工具キャリッジ
6、オイルミストコレクター
7、リアチップ除去ユニット
8、工具損傷検出
9、空気圧ドア
当社のサービス:
高品質な機械をお届けします

1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
当社を選ぶ理由:

• 最高の品質感覚、お客様のご要望を第一に考えます
• 30年以上の研究開発の歴史、1993年設立
• 研究開発能力を持つハイテクメーカー
• 安定した成熟した供給システム
• インスタントサービスを提供する若くて活発な営業とエンジニア (24時間オンライン)
• 人間工学に基づいた機構のアップグレードと容易なメンテナンス
• 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産に影響を与えない
私たちについて:
ぜひお越しください！
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 11
上海HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、5軸マシニングセンタ、旋盤フライス盤、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。
SMTCLとSYMGグループ
は当社の協力工場です。80年以上の工作機械製造の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3C電子機器、金型などの業界をカバーしています。世界中のお客様に、最先端技術、高品質、優れたサービスを提供する工作機械を提供することをミッションとしています！当社の工場:
よくある質問:
ハードレールCNCターンHTC40S 高硬度 大幅A2-8 スピンドル速度 4000r/min SMTCL斜床CNCターン 12

Q1. あなたは貿易会社ですか、それとも製造会社ですか？

当社は製造会社です。

Q2. あなたの会社の主な製品は何ですか？
CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。
Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？
はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。
Q4: 保証条件は何ですか？
機械の船荷証券発行日から12ヶ月間、欠陥が認められた部品については交換品を提供します。
Q5. サービスは何ですか？
販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス
販売後：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、完全な生産チェーンを持つ工場間で行われるすべての生産プロセスからの製品は、お客様にとって最も信頼できる保証です。
Q7: あなたの会社は技術者を当社に派遣し、海外の従業員を指導できますか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
Q8: 支払い条件は何ですか？
注文時のT/T 30%の頭金、出荷前の70%の残金。一覧払いの取消不能信用状
