Name: 精密型CNC回路 大幅のスパン スピンドル HTC40Q BMT55 パワーターレット 斜面床 Y軸のCNC回路
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC40H
Availability: InStock

家 > 製品 > CNCの旋盤機械 >

精密型CNC回路大幅のスパンスピンドル HTC40Q BMT55 パワーターレット斜面床 Y軸のCNC回路

傾いたベッドCNCの旋盤

HTC40Q BMT55 機械回路

Y 軸 CNC lathes

起源の場所:

中国

ブランド名:

SMTCL

証明:

CE ISO certification

モデル番号:

HTC40H

連絡ください

引金を求めてください

製品詳細

ブランド名:

SMTCL

Model Number:

HTC40H

キーワード:

横軸のCNCターニングセンター

Max.Cuttingの長さ:

1000MM

最高。切断Dia。:

380mm

マックス寝床の上に泳いで:

560mm

X axis travel:

200mm

Z axis travel:

1050mm

Spindle speed:

4500 r/min

支払いと送料の条件

最小注文数量

パッケージの詳細

木製のケース缶バッジその他の海上用品

受渡し時間

45~60 日

支払条件

T/T,L/C,ウェスタン・ユニオン

供給の能力

月に50セット

斜面床 CNC lathes 水平 8 ステーションサーボターレット IT35L ハード加工メタル SMTCL CNC lathes

最高の価格を入手する

ビデオ

斜床 CNC回路線形ガイド T5.2-500Q BMT55 マックス.回転直径 360mm SMTCL CNC フィードラー回路

最高の価格を入手する

ビデオ

ヘビーデューティ CNC 縦型旋盤 VTC125100Q/H 高剛性ハードレール SMTCL CNC 縦型旋盤

最高の価格を入手する

ビデオ

横軸 CNC ターン IT35L横軸 8 ステーションサーボターン FANUC ドライブ SMTCL 斜面床 CNC ターン

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

精密型CNC回路大幅のスパンスピンドル HTC40Q BMT55 パワーターレット斜面床 Y軸のCNC回路 0

製品の説明:

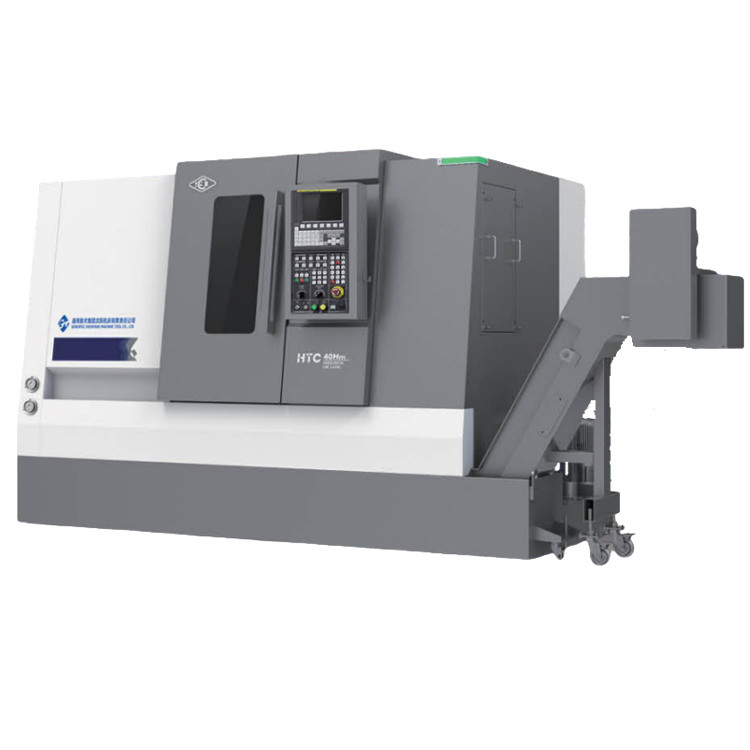

精密CNC旋盤大型スパン主軸 HTC40H BMT55 パワーターレットスラントベッド CNC旋盤 Y軸付き

HTC40Hは、インテリジェントで高度な製造技術を統合しています。45°傾斜ベッド設計により、高い剛性と優れた切りくず除去を実現しています。11/15kWの主軸モーターを搭載し、速度は45～4500rpmに達し、8ステーションサーボタレットに適しています。シャフトやディスク部品の旋削、ねじやアークなどの加工が可能で、自動車やモーターなどの業界での効率的な生産に適しています。

製品の特徴:

1、高効率

• 2軸の高早送り速度
• 分割サーボ心押台
• 高効率サーボ工具台
• オプションのサブスピンドル多工程統合加工

2、高精度

• 高精度プリストレッチねじ
• 誤差補正技術
• 工程基準の定量化
• 厳格な検査基準

3、高剛性

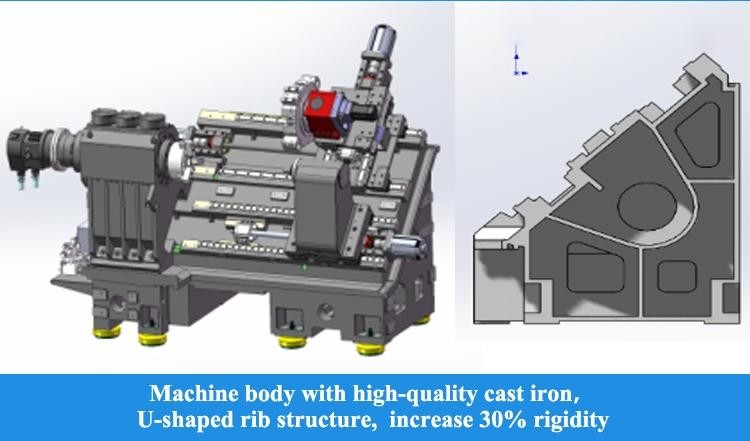

• 高品質鋳鉄ベッドおよびその他の主要鋳物

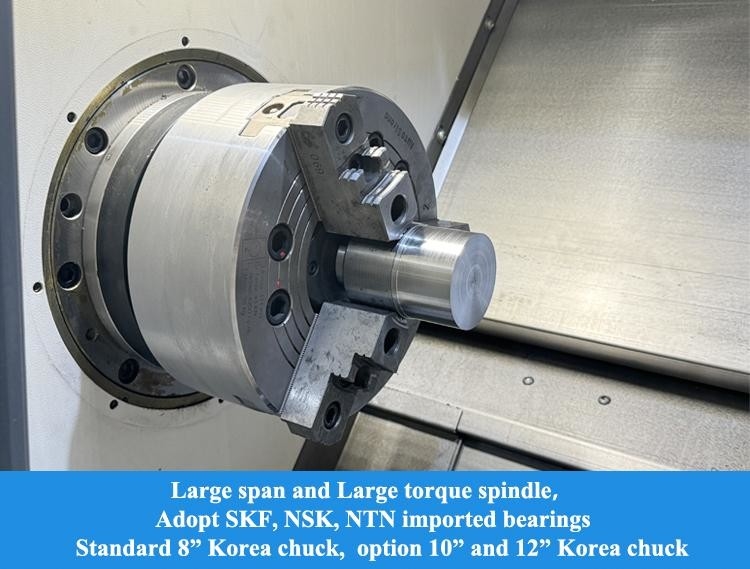

• 大スパン主軸ユニット
• アーク形状の曲げ防止ベッドギャップ
• 小型主軸構造心押台

製品の詳細:

早送り速度：30m/min

サーボモーターはカップリングを介してボールねじに直接接続され、中間リンクを削減し、隙間のない伝達を実現します。X軸とZ軸のガイドレールは、高剛性、優れた動的性能と精度を確保するために、輸入リニアローリングガイドレールを採用し、動作速度を向上させ、生産効率を向上させます。

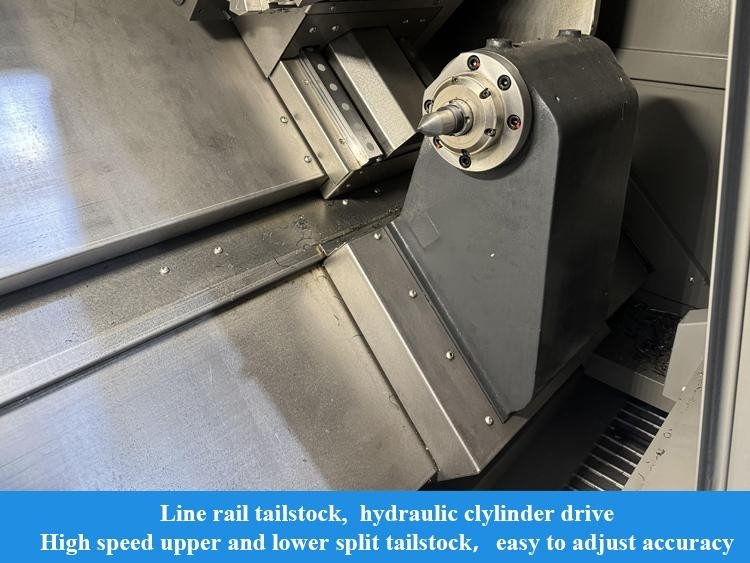

分割サーボ心押台

心押台は、オプションのサーボ駆動方式で移動でき、加工要件に応じて心押台の移動速度と作業クランプ力を正確に制御し、柔軟に調整できるため、心押台をワークに迅速に接近させて衝撃なく締め付けることができ、締め付け位置に関するリアルタイムフィードバックを提供します。生産効率を向上させます。上部と下部に分割された心押台を採用しており、調整精度が容易で、メンテナンス効率が向上します。

二重固定プリテンション構造

X軸は二重固定支持構造を採用し、プリストレッチねじを使用して、プリストレッチ変形と温度上昇変形を効果的に相殺します。特殊なシール構造と連携して、ねじの温度上昇を抑制し、高精度で工作機械の送り安定性を実現します。

Y軸構成

オプションのY軸構成、BMTパワーターレット、高精度C軸構造、およびさまざまなパワー工具ホルダーと組み合わせることで、一度の設置で複雑な表面加工を実現できます。

高精度ボールねじ

高品質の輸入C3グレードねじとHグレードガイドレールを使用し、サーボモーターで直接駆動することにより、優れた動作精度を実現します。

曲げ防止サドル

ガイドレールのスパンを合理的に拡大し、モーションシステム構造を最適化し、ベッドサドルの本体をアーク形状に設計して、重要部品の全体的な剛性を確保します。

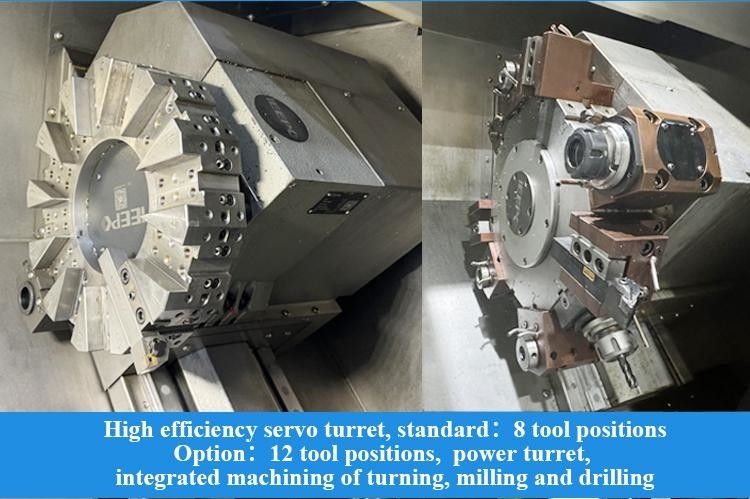

高効率サーボパワーターレット

標準BMTインターフェース、高剛性接続。工具はDIN1809インターフェースで駆動され、信頼性の高い伝達と低い故障率を実現します。駆動モーターは側面に取り付けられ、構造がコンパクトです。高精度C軸とブレーキ装置を搭載し、旋削、フライス加工、穴あけの高効率統合加工を実現します。

内部冷却工具ホルダー

オプションの内部冷却工具ホルダーと工具中心からの水出口により、内穴加工中の効率的な切りくず除去を実現し、加工品質を確保します。

駆動工具フライス加工能力

ワーク材質：HT200

工具モデル：Φ16ツイストドリル
フライスカッター
冷却状態：水冷
製品パラメータ:

ワーク材質：HT200
工具モデル：Φ16ツイストドリル
冷却状態：水冷
製品パラメータ:

精密型CNC回路大幅のスパンスピンドル HTC40Q BMT55 パワーターレット斜面床 Y軸のCNC回路 10

プロジェクト

単位	HTC40H(Q)/500	HTC40H	(Q)/1000最大切削径
mm	2750×1890×1900	最大切削長	最大切削長
mm	2750×1890×1900	920	ベッド上の最大旋回径
mm	2750×1890×1900	スライド上の最大旋回径	スライド上の最大旋回径
mm	2750×1890×1900	主軸	主軸
主軸ノーズモデル
A2-6		フロントベアリング内径	フロントベアリング内径
mm	2750×1890×1900	タレットインデックス繰り返し位置決め精度	タレットインデックス繰り返し位置決め精度
1:20;Φ70		主軸穴径	主軸穴径
Φ65		最大バー径	最大バー径
mm	2750×1890×1900	標準チャック径	標準チャック径
インチ	8	主軸速度範囲	主軸速度範囲
r/min	4500	定格主軸トルク	定格主軸トルク
N·m	245(576r/min)	主軸最大トルク	主軸最大トルク
N·m	245(576r/min)	主モーター出力電力連続/15分	主モーター出力電力連続/15分
kW	11/15	X/Z軸	X/Z軸
X/Z軸早送り
m/min	30	X軸移動量	X軸移動量
mm	2750×1890×1900	Z軸移動量	Z軸移動量
mm	2750×1890×1900	1050	心押台
心押台移動量
mm	2750×1890×1900	920	心押台駆動方式
油圧駆動		心押台テーパー穴テーパー	心押台テーパー穴テーパー
モールス	MT-5	タレット	タレット
タレットタイプ
水平8ステーションサーボタレット		中心高さ	中心高さ
mm	2750×1890×1900	タレットインデックス繰り返し位置決め精度	タレットインデックス繰り返し位置決め精度
秒	±1.6	近接工具を選択できる場合	近接工具を選択できる場合
はい		その他	その他
主軸中心と床の距離
mm	2750×1890×1900	工作機械正味重量	工作機械正味重量
kg	4200	4750	総電気容量
KVA	27	外形寸法(LxWxH)	外形寸法(LxWxH)
mm	2750×1890×1900	3620×1890×1900	注：表に記載されているパラメータは参考用です。変更がある場合は、実際の製品を参照してください。
標準構成:

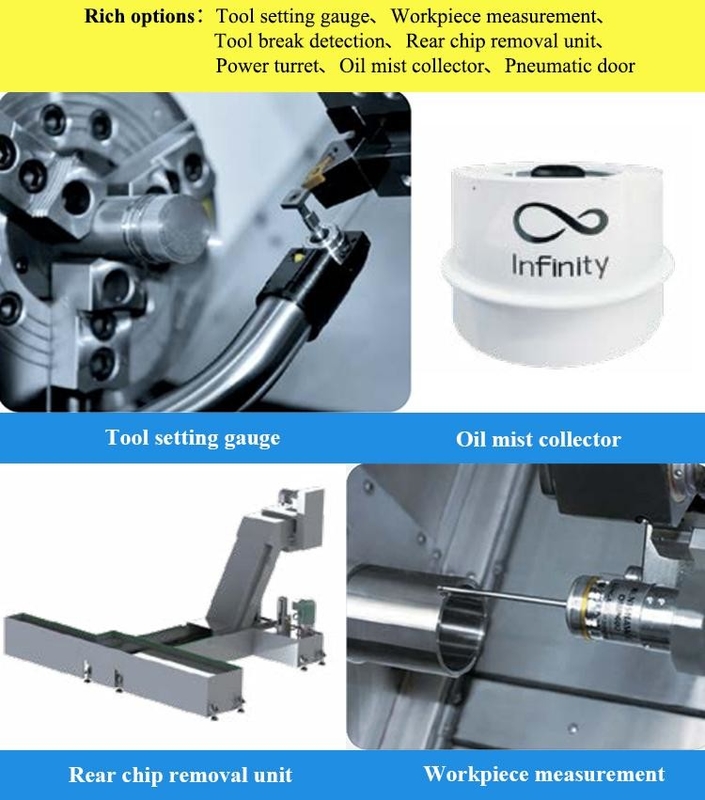

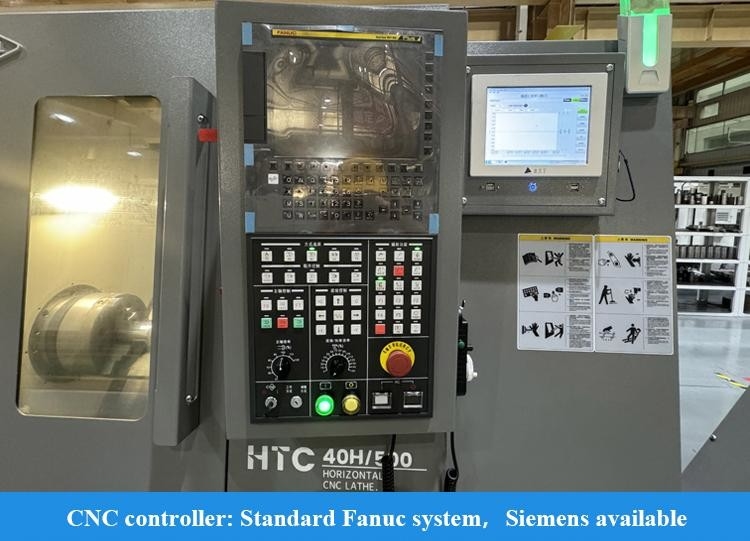

1、FANUC-0i-TF Plus (5) システム (H/S シリーズ) 2、GSK988TA システム (Q シリーズ) 3、スリーブ型主軸 4、中空チャック油圧シリンダー 5、8ステーションサーボ工具台オプション構成:	1、シーメンスシステム 2、工具設定ゲージ 3、12ステーションサーボ工具台 4、ワーク測定 5、パワー工具台 6、オイルミストコレクター 7、リアチップ除去ユニット 8、工具損傷検出 9、空気圧ドア当社のサービス:

高品質な機械をお届けします

1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
当社を選ぶ理由:

• 最高の品質感覚、お客様のご要望を第一に考えます

• 30年以上の研究開発の歴史、1993年設立
• 研究開発能力を持つハイテクメーカー
• 安定した成熟した供給システム
• インスタントサービスを提供する若くて活発な営業とエンジニア (24時間オンライン)
• 人間工学に基づいた機構のアップグレードと容易なメンテナンス
• 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
私たちについて:

ぜひお越しください！

Shanghai HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、5軸マシニングセンタ、旋盤フライス盤、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。

当社の工場は、工作機械製造において80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを提供する工作機械を提供することをミッションとしています！

当社の工場:

展示会:

精密型CNC回路大幅のスパンスピンドル HTC40Q BMT55 パワーターレット斜面床 Y軸のCNC回路 12

よくある質問:

精密型CNC回路大幅のスパンスピンドル HTC40Q BMT55 パワーターレット斜面床 Y軸のCNC回路 13

Q1. あなたは貿易会社ですか、それとも製造会社ですか？

当社は製造会社です。

Q2. あなたの会社の主な製品は何ですか？

CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。

Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？

はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。

Q4: 保証条件は何ですか？

機械の船荷証券日から12ヶ月間、欠陥が認められた部品については交換品を提供します。

Q5. サービスは何ですか？
販売前：カスタマイズされたソリューション、計画、設計。1対1のサービス

アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、プラント間で行われる完全な生産チェーンを備えた製品は、お客様にとって最も信頼できる保証です。

Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？

この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアをタイムリーに派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
Q8: 支払い条件は何ですか？

注文時の頭金T/T 30％、出荷前の残金70％。一覧払いの取消不能信用状
