SMTCL 多目的 Fanuc システム CNC lathes T5.2-500Q 金属加工 斜面床 CNC lathes
製品詳細
| ブランド名: | SMTCL | モデル番号: | T5.2-500Q |
|---|---|---|---|
| CNC制御システム: | GSK/ファナック/シーメンス | CNCかどうか: | CNC |
| キーワード: | 傾斜ベッド旋盤 CNC マシン | 移動量(X軸)(mm): | 200 |
| 移動量(Z軸)(mm): | 560 | X/Z早送り: | 30m/分 |
| 刃物台ステーション: | 8 | 最大。主軸回転数(rpm): | 最大。主軸回転数(rpm) |
| 最大。加工長さ(mm): | 500 | 最大。ベッドの上でスイング: | Φ560 |
| 最大。スイングオーバースライド: | Φ350 | 最大。切断径: | Φ360 |
| ハイライト |
多目的の斜面床のCNCターン,精密なCNC回転機,3 軸 斜面床 CNC lathes |
||
製品説明
SMTCL 多目的 CNC lathes T5.2-500Q ファヌックシステム 金属加工 3 軸斜面床 CNC lathes
T5Qシリーズの水平 CNC lathesは,インテリジェント制御技術と先進的な製造技術を組み合わせ,高精度,高効率,高切断硬さを持っています.設計を最適化するために使用される有限要素分析ソフトウェア部品の変形を軽減し,機械全体の最適な構造を達成する.主な鋳造は,すべて高強度鋳鉄材料で作られています切断過程で振動を最小限に抑え,加工精度と切断安定性を向上させる.
- C3 前提引いた鉛螺栓
- エラー補償技術
- プロセス標準の定量化
- 2軸の高速移動速度

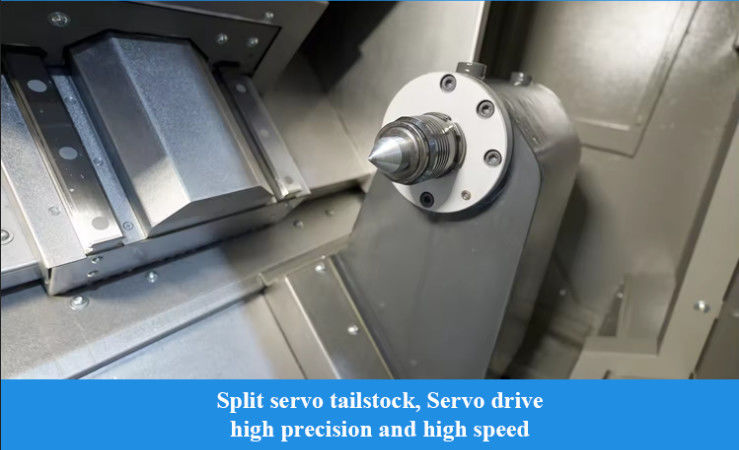

- スプリット・サーボ・テール
- 高効率のサーボカットタワー

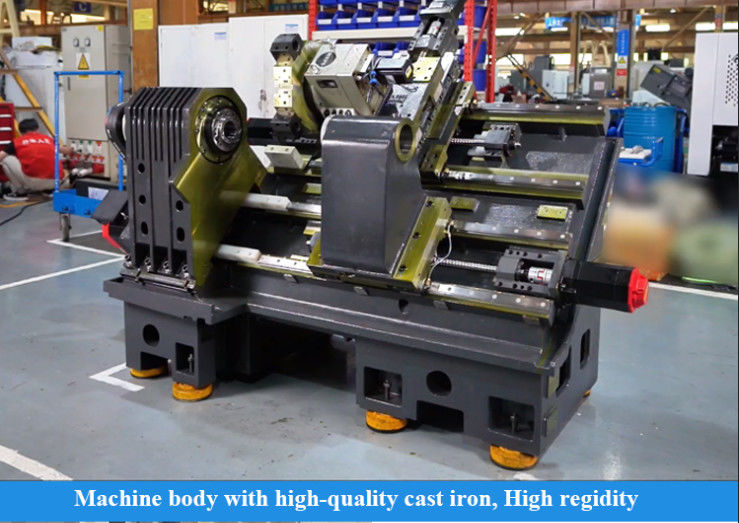

- 高品質の鋳鉄の床と他の鍵鋳物
- 大幅の横幅の二列円筒型ロールスピンドルベアリング
- 折りたたみ防止のセール構造
| ポイント | ユニット | T5.2〜500Q | T5.2-1000Q | |
| 最大回転直径 | mm | Φ360 | Φ360 | |
| 最大回転長さ | mm | 500 | 500 | |
| ベッド上の最大振幅 | mm | Φ560 | Φ560 | |
| マックス.スイング直径 over cross slide | mm | Φ350 | Φ350 | |
| スピンドル | スピンドルノースの種類 | A2〜6 | A2〜6 | |
| 前のベアリングの中径 | mm | 100 | 100 | |
| スピンドルボールのタパー | 1:20;Φ70 | 1:20;Φ70 | ||
| スピンドルの穴 | mm | Φ65 | Φ65 | |
| マックス.バー直径を通して | mm | Φ50 | Φ50 | |

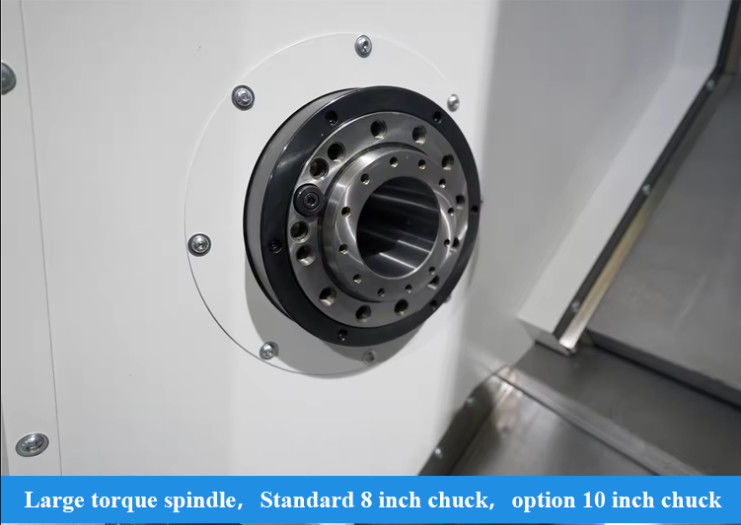

| 標準チャック直径 | インチ | 8 | 8 | |
| マックス スピンドル速度 | r/min | 4500 | 4500 | |
| スピンドルのノーマルトルク | Nm | 136 ((769r/min) | 136 ((769r/min) | |
| マックス スピンドルトルク | Nm | 245 ((576r/min) | 245 ((576r/min) | |
| メインモーター出力連続 /15分 | kW | 喜びを味わいましょう 15/11 | 喜びを味わいましょう 15/11 | |
| 2つの軸 | X/Z軸の高速経路 | m/min | 30 | 30 |
| X軸移動 | mm | 200 | 200 | |
| Z軸移動 | mm | 560 | 1050 | |
| 尾根 | テイルストック旅行 | mm | 500 | 950 |
| テイルストック・クイル・タパー | モース文字 | MT-5 | MT-5 | |
| 塔 | 塔形 | 横軸 8 ポジション サーボターン | 横軸 8 ポジション サーボターン | |
| 塔の中央高さ | mm | 80 | 80 | |
| ターレの回転 位置位置の精度 | セック | ±16 | ±16 | |
| 近くで切断機を選択できるかどうか | そうだ | そうだ | ||
| ほか | スピンドルの中心から床底までの距離 | mm | 1015 | 1015 |
| 機械の純重量 | 体重 | 4200 | 4750 | |
標準仕様:
|
オプション:
|
|||
| 総電源容量 | kVA | 27 | 27 | |
| 総寸法 (長さ × 幅 × 高さ) | mm | 2750×1890×1900 | 3620×1890×1900 | |
- すべての部品を検査する必要があります
- 100以上の生産プロセス制御
- 200件以上の検査項目
- 各機械のサンプル処理
- 配達前 72 時間試行
- 最高の品質感,顧客の要求が第一です
- 30年 + R&Dの歴史,会社は1993年に設立されました
- 研究・設計能力のあるハイテクメーカー
- 安定し成熟した供給システム
- 若手活躍のセールスエンジニアとインスタントサービス (24時間オンライン)
- エルゴノミクスと容易なメンテナンスのメカニズムのアップグレード
- 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
- Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
- Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
- Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
- Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる. - Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング - Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です - Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
- Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
