起源の場所:
中国
ブランド名:
SYMG
証明:
ISO certification
モデル番号:
HTC40E

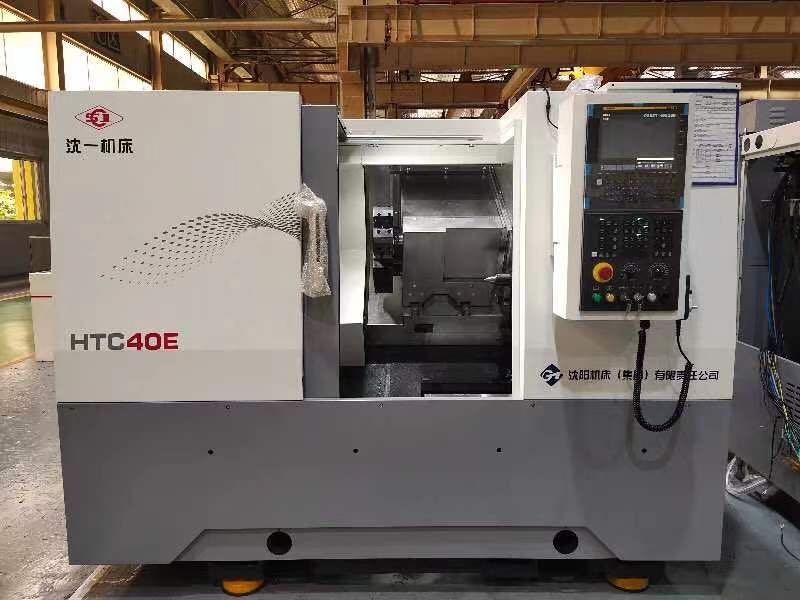

極度の費用効果が大きく低い故障率HTC40Eの横の傾いたベッドCNCの旋盤
工作機械Srtucture
必要な紡錘の単位は、機械伝達、速いおよび安定した開始の電源切れを、低温の上昇と、小さい熱変形、高精度の特徴減らす。

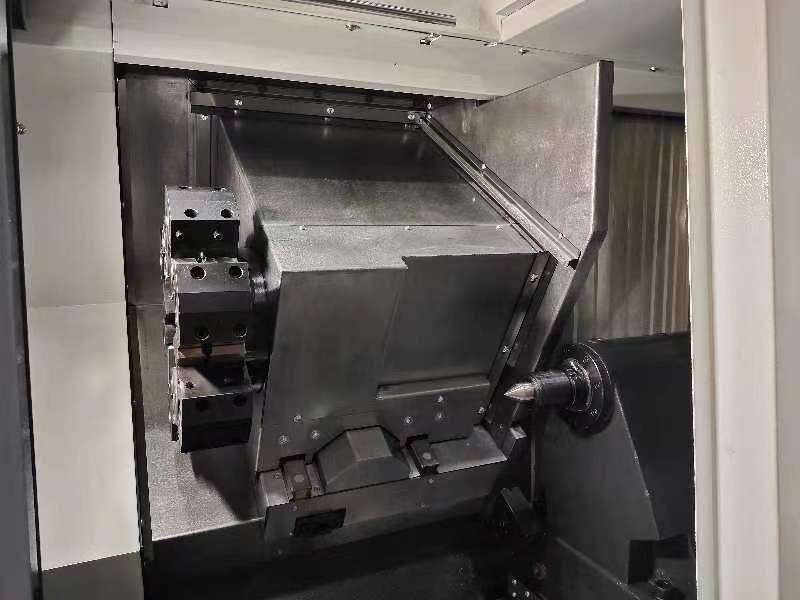

30°の斜角の必要なベッドを採用し、切れるとき力はより安定している。ベッド材料は高力およびよい衝撃吸収性の高密度鋳鉄から成っている。
閉鎖した破片の排出の部屋、切削液が流れないことを確認するため、鉄の破片を集めること容易。

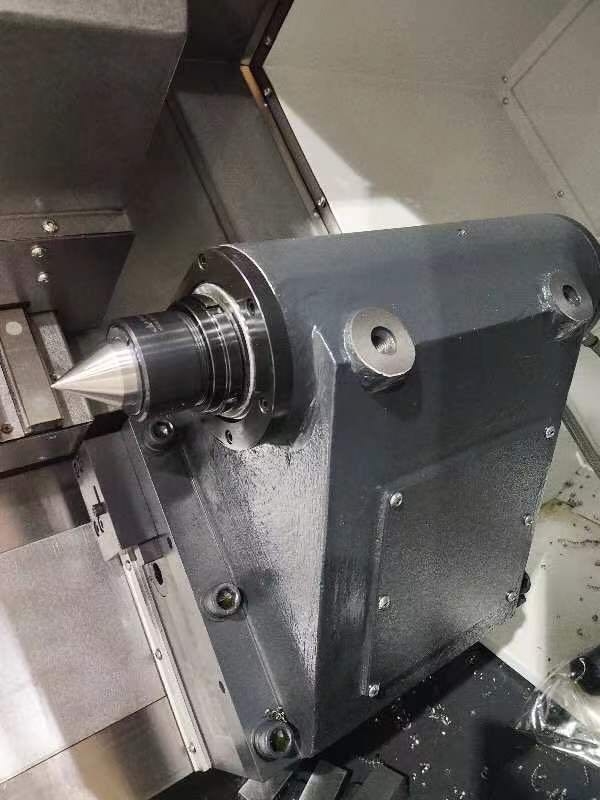

尾座席、ベッドの必要なスライド ガイドの柵と、望遠鏡の袖、手動錠のよい剛性率。
単層の引きカバーは工作機械の中で、独立した単層の引きカバー レベルを、防水欠陥減らすために、だけでなく、および鉄ファイリングを減らすために整理されたり、またおよび低雑音高速で動くことができる。
主要な技術的な変数
| 項目 | 単位 | HTC40E/300 | HTC40E/500 | ||
| ベッド上の最高の振動直径 | mm | 500 | 500 | ||
| 最高の切断長さ | mm | 300 | 500 | ||
| 最高の切断直径 | mm | 360 | 360 | ||
| スライドの最高の振動直径 | mm | 320 | 320 | ||
| 紡錘の鼻 | A2-6 | A2-6 | |||
| 紡錘の穴径 | mm | 65 | 65 | ||
| 棒を通した最高の直径 | mm | 50 | 50 | ||
| 単一の紡錘 | 紡錘の速度範囲 | r/min/Nm | 50~4500/177 | 50~4500/177 | |
| ヘッドストック | 紡錘の最大出力のトルク | ||||
| 主要なモーター | 30分/連続的 | kW | 15/11 | 15/11 | |
| 標準的なチャック | チャックの直径 | インチ | 8" | 8" | |
| Ｘ軸の動きが速い速度 | m/min | 30 | 30 | ||
| Z軸の動きが速い速度 | m/min | 30 | 30 | ||
| Ｘ軸旅行 | mm | 200 | 200 | ||
| Z軸旅行 | mm | 320 | 550 | ||
| 心押し台の打撃 | mm | _ | 350 | ||
| 心押し台の紡錘の先を細くすることの先を細くすること | モールス | _ | 5# | ||
| 上の打撃 | mm | _ | 100 | ||
| 標準的なバイト ホルダーの形態 | 横の8場所 | 横の8場所 | |||
| 用具のサイズ | 外的なナイフ | mm | 25×25 | 25×25 | |
| ボーリング棒直径 | mm | 40 | 40 | ||
| 機械精度 | IT6 | IT6 | |||
| 機械で造られた工作物の表面の粗さ | μm | Ra1.6 | Ra1.6 | ||
| 正確さの位置 | Ｘ軸 | mm | 0.008 | 0.008 | |
| Z軸 | mm | 0.008 | 0.008 | ||
| 位置の正確さを繰り返しなさい | Ｘ軸 | mm | 0.004 | 0.004 | |
| Z軸 | mm | 0.004 | 0.004 | ||
| 可搬重量 | ディスク タイプ | kg | 200 | 200 | |
| シャフトの部品 | kg | _ | 500 | ||
| 機械重量 | kg | 3400 | 3650 | ||
| 工作機械の出現 | 長さの×の幅の×の高さ | mm | 2400×1900×1850 | 2400×1900×1850 | |
標準的な構成
CNCシステムGSK988TA
台湾8"固体チャック
8位置のサーボ タレット
油圧心押し台
輸入された軸受け
国内鉛のねじおよび案内面
自動潤滑システム
自動冷却剤システム
ランプをつけること
完全なエンクロージャのしぶき監視
望遠鏡カバー
任意構成
Fanucの制御システム
台湾8"空のチャック
12位置のサーボ タレット
輸入された鉛のねじおよび案内面
自動チップ輸送装置及び破片の図表
自動棒送り装置
動力工具のタレット
機械利点

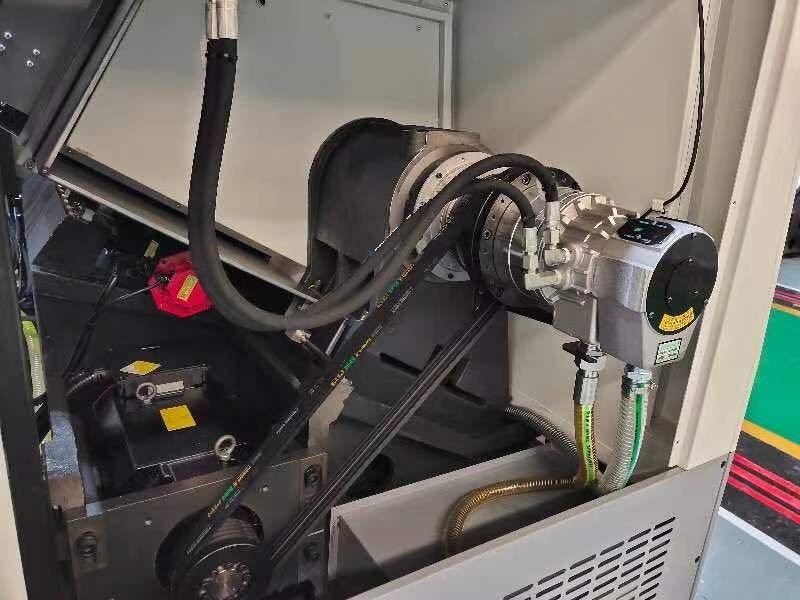

私。狭いVベルト ドライブ構造
ベルト滑車を通して紡錘の回転を、機械伝達の電源切れを減らすためにディレクト・ドライブ、速いおよび安定した始める。
II。サーボ用具の残り
、高精度および高い信頼性はサーボ モーターによって運転されて、高性能および速い用具の変更の条件を満たすことができる。
III。統合された紡錘のエンコーダー
特別な紡錘のエンコーダーは同期ベルト伝達メカニズムを、効果的に減らす故障率を取り消す。
IV。二軸の供給
Ｘ軸およびZ軸はサーボ モーターによって運転され、球ねじによって伸縮性があるカップリングを通して直接接続される。
二軸のガイド・レールは転がりガイド・レールを採用する、ガイド・レールは4方向同輩の負荷タイプである、高精度の負荷は処理の正確さおよび生産の効率を非常に改善する
適用分野
