Name: DRO水平掘削機 TPX6111B 手動重用水平掘削機
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

家 > 製品 > 横軸の掘削とフライリングマシン >

DRO水平掘削機 TPX6111B 手動重用水平掘削機

TPX6111Bの横のボーリング機械

7.5KW横のボーリング機械

横のステンレス鋼鋭い機械

起源の場所:

中国

証明:

ISO CE

モデル番号:

TPX6111B

連絡ください

引金を求めてください

製品詳細

名前:

横軸の掘削とフライリングマシン

モデル:

TPX6111B

作業台のサイズ:

1100mmX960mm

仕事台Max.Load:

5000kg

最高。紡錘の直径:

110mm

Max.spindleのトルク:

1225 N.m

紡錘の速度範囲:

8-1000 r/min

モーターパワー:

7.5KW

表面仕上げ頭部の直径:

600mm

X/Y/Z軸線旅行:

900/900/1400mm

支払いと送料の条件

最小注文数量

1セット

価格

negotiable

パッケージの詳細

長距離の海貨物のために適したパッケージ

受渡し時間

30-40days

支払条件

L/C,T/T,D/P,D/A,ウェスタンユニオン,マネーグラム

供給の能力

100組のセット/セット每の年

CNCの横のTK6511B TKP6511B製粉およびボーリング機械

最高の価格を入手する

ビデオ

金属の切断のための横のCNCボーリングのフライス盤TK6513 TKP6513

最高の価格を入手する

ビデオ

SMTCL水平フレーシング掘削機 TK6511 CNCフレーシング機シエメンズシステム 5軸加工センター

最高の価格を入手する

ビデオ

SMTCL重用多機能5軸水平掘削機 TK6516 CNC掘削とフレーシングマシン

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

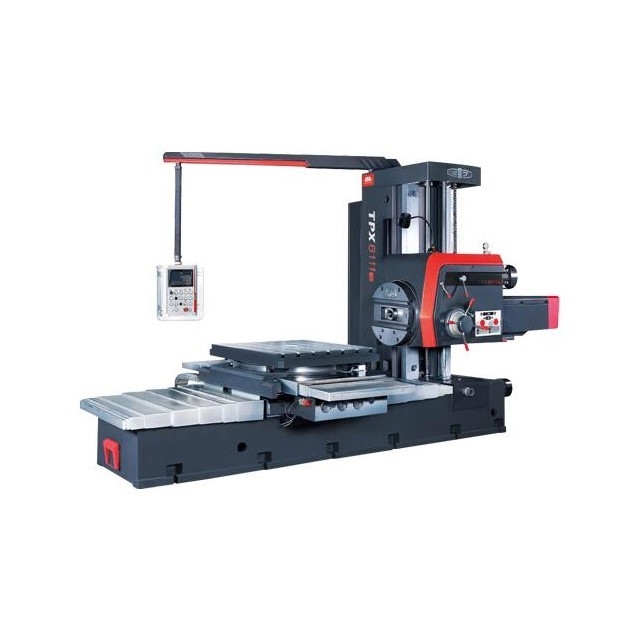

DRO水平掘削機 TPX6111B 手動重用水平掘削機 0

製品説明

DRO水平掘削機 TPX6111B 手動重用水平掘削機

TPXシリーズの水平フレーズと掘削機は,古典的な設計に基づいており,粗末で完成した掘削に適しており,大きな部品や箱型の部品を磨くことができます.退屈な内側で優れている4x90の光学位置付け装置により,大きな部品を回転する際に加工精度が向上します.正確なデジタル読み出測定システムは,座標と線の正確性を保証します.

製品の特徴

高品質スピンドル

3層のメカニズムは回転精度が高く,3点の支柱は高硬さと精度を提供します.

ユーザーフレンドリーな配置

ハンキング操作パネルは,柔軟で便利な集中操作を提供します.水力予備選択は,速度とフィード速度を制御します.

正確で安定した光学指向

4×90 の斜向きの位置付け装置は,高度な位置付け精度と高精度の回転を保証します.

電気液圧式インターロック

移動する部品は全て電動水力装置で 閉じています.一部だけ移動し,他の部分は自動的に固定されます.


試料:
フレンズ型コンポーネント

製品詳細

ベッド高品質の鋳造材には 磨きと硬化された導線があり 内部強化により 頑丈さと安定性が最大化されています

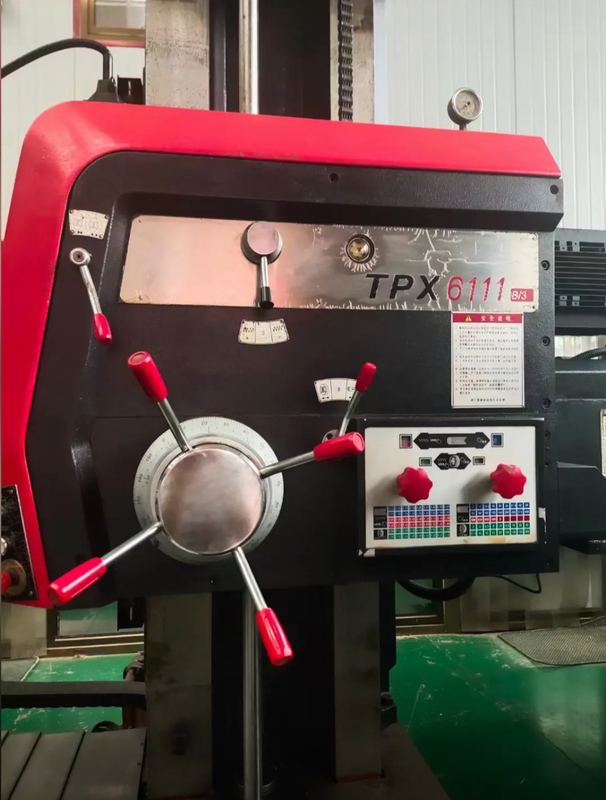

コントロールパネルハンキング・アームやスウィング・アームで利用可能で,制御パネルは使いやすくて操作者の疲労を軽減します.

内部設計設置が簡単で安定し 精密で 完全に閉ざされた構造で 油や冷却液やチップの侵入を防ぎます

制御システムPLC

列高品質の鋳物と地面と硬化ガイドウェイで作られ,最適化された構造設計は簡単に組み立てをサポート

保護用箱高品質の溶接鋼板は優れた保護カバーを形成します.

水力系圧力調整のバイアリーフバルブ 変速はアルテリアバルブによって達成される.

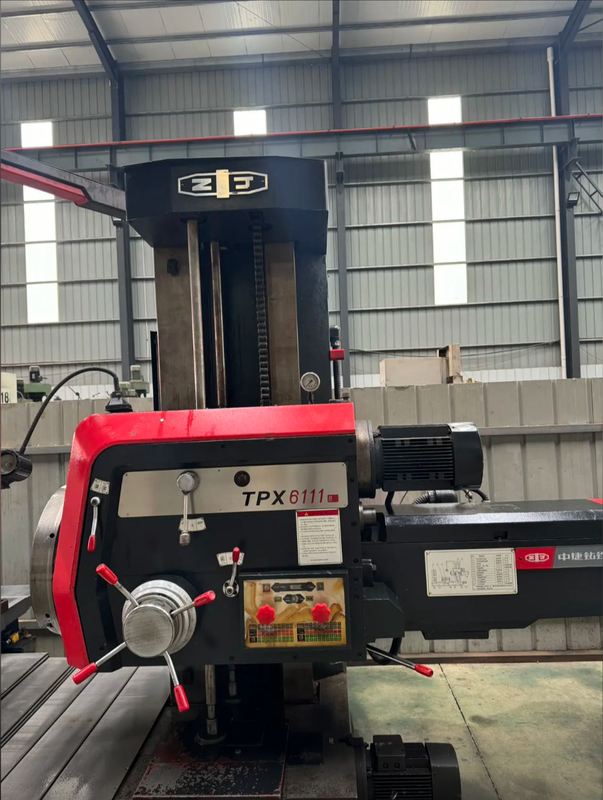

ヘッドストック主要の速度は,ヘッドストックそのもののスイッチを介して制御され,様々な回転速度が可能です

製品パラメータ

ポイント		ユニット	TPX6111B	TPX6111B/2	TPX6111B/3
スピンドル	直径	mm	φ110	φ110	φ110
	角型		モース文字6 (ISO7:24No50)	モールス番号6 (ISO7:24No50)	モールス番号6 (ISO7:24No50)
	マックストーク	N.m	1225	1225	1225
	最大軸推力	N	12250	12250	12250
	スピード設定		22	22	22
	スピード範囲	r/min	8から1000	8から1000	8から1000
	メインモーターパワー	kw	7.5	7.5	7.5

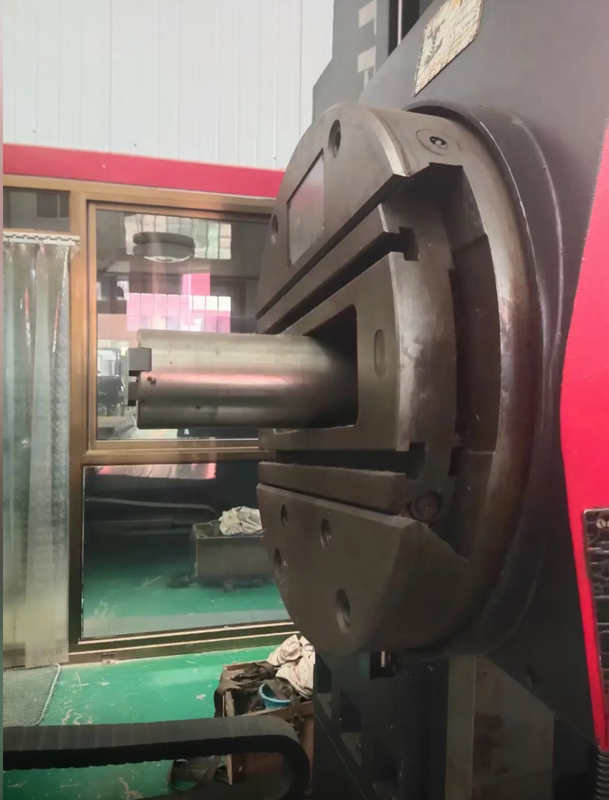

顔面のプレート	マックストーク	N.m	1960	1960	1960
	直径	mm	Φ600	Φ600	Φ600
	スピード範囲	r/min	4〜200	4〜200	4〜200
	スピード設定		18	18	18

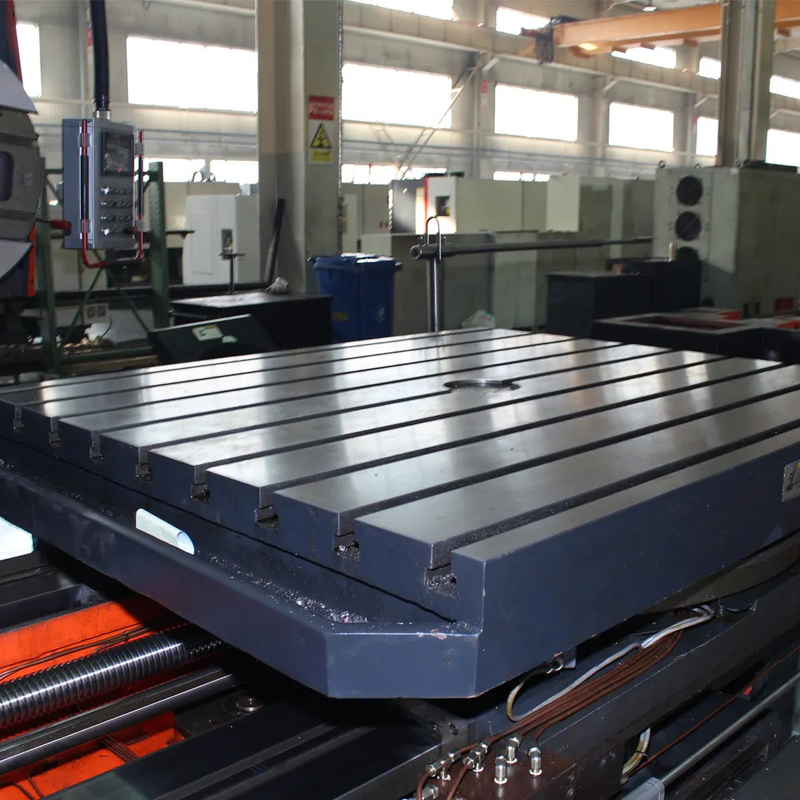

作業台	サイズ	mm	1100×960	1100×960	1250×110
	マックス・ロード	体重	5000	5000	5000
	Tスロットサイズ	mm	22	22	22
	Tスロット数		7	7	7
マヒニング範囲	X軸最大移動	mm	900	1250	1600
	Y軸最大移動	mm	900	900	1200
	Z軸最大移動	mm	1400	1400	1400
	W軸最大移動 (スピンドル)	mm	600	600	600
	U軸最大移動 (正面プレートスライド)	mm	180	180	180
	B軸の回転角	°	360	360	360
	スピンドルの中央線と作業台間の距離	mm	0	0	0
飼料	スピード・トラベル	mm/min	X/Y/Z/W2500	X/Y/Z/W2500	X/Y/Z/W2500
飼料	各スピンドル回転に対して軸の供給範囲	mm/rev	0.04-6/0.01-188 (X/Y/Z/W)	0.04-6/0.01-1.88 ((X/Y/Z/W)	0.04-6/0.01-1.88 ((X/Y/Z/W)
精度	線形測定読み取りの精度 (X/Y/Z軸)	mm	0.005	0.005	0.005
精度	線形測定読み取りの精度 (B軸)	°	0.001	0.001	0.001
一般仕様	寸法 (L×W×H)	mm	4910×2454 x2750	4910×2870 x2750	5028×2870 x2750
一般仕様	マヒネの重量	体重	11500	13000	14000

わたしたちの奉仕

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

わたしたちを選ぶのはなぜですか

◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

わたしたちについて

歓迎します!

上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.私たちの工場は,機械の製造の80年以上の歴史があります機械機械の製造は中国最大の機械工業のリーダーの一つであり,中国最大の機械製造会社です.機械工具製品には自動車が含まれます航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具など.世界中にある顧客に高い品質と良いサービスを提供します!

私たちの工場

展覧会

よくある質問

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?

私たちはあらゆる種類の機械に特化したものです例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?

効率の向上のためにスマートCNCソリューションを顧客に提供しています

Q4:保証条件は?

欠陥のある部品を12ヶ月間交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?

製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では生産チェーンが完成しますこれが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?

機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前にビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?

T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
