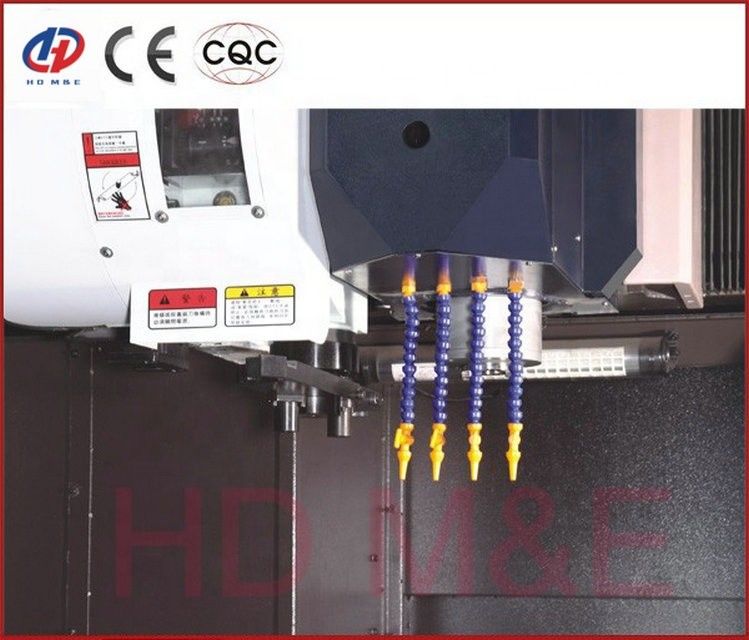

ガントリー構造CNCの縦のマシニング センターGQ800 160 - 6000rpm
製品詳細
| 製品名: | GQ800ガントリー構造が付いている縦CNCの工作機械 | テーブルのサイズ（mm）: | 1300*800 |
|---|---|---|---|
| テーブル旅行（X/Y/Z） （mm）: | 1300/800/600 | 力（kW）: | 11 |
| 台に置くべき紡錘の鼻からの間隔: | 150-750mm | 紡錘の速度: | 160-6000rpm |
| XのYの急速な横断: | 36 M/min | 最高の切断送り速度: | 10m/分 |
| 力（W）: | 11/15のKW | 最高の紡錘の内部の直径: | 80mm |
| ハイライト |
6000rpmCNC縦のマシニング センター,GQ800 CNCの縦のマシニング センター,GQ800ガントリーCNC機械 |
||
製品説明
ガントリー構造とのHDGQ800シリーズ高精度そして剛性率CNC vmc
構造の特徴
- Z軸は特許を取られた小さいガントリー正方形のラムの構造を採用する、スライドの柵の接触表面は400%によって拡大する、剛性率はよりよく、形成する高精度を重負荷の紡錘、柵の正確さの保持時間は非常に改良される。
- 高速操作、より安定した処理のために適したZ軸窒素のバランス重量
- 短い喉の深さ。 Z軸のガイド・レールおよびXの方に紡錘およびY間の間隔は短く、全面的な剛性率および耐用年数は大きいvmcの同じ指定のそれらと比較されて非常に改善される。
- 曲げられた裏口の特許を取られたsturcture。大きスパンの多孔性の複数の骨があるドア構造の注意深い設計。剛性率はVMCよりよい。 多数の横の紡錘は合成のコラムに取付けることができる
| モデルいいえ。 | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| 容量 | Ｘ軸旅行 | mm | 1000 | 1100 | 1300 | 1300 | 1600 |
| Ｙ軸旅行 | mm | 600 | 700 | 800 | 1300 | 1500 | |
| Z軸旅行 | mm | 50 | 600 | 600 | 600 | 600 | |
| 仕事台の表面への紡錘の鼻 | mm | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| 仕事台 | 仕事台のサイズ（L*W） | mm | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| テーブルの最大負荷 | Kg | 500 | 900 | 1000 | 1500 | 1800 | |
| Tスロット サイズ | mm | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| 紡錘 | 紡錘の速度 | rpm | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| 紡錘の先を細くすること/紡錘のすね | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| 最高の紡錘の内部の直径 | mm | 70 | 70 | 80 | 100 | 100 | |
| 紡錘モーター | kw | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| 送り速度 | X.Y.Zの急速な横断 | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| 最高の切断送り速度 | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | 用具の収蔵可能量 | PC | 腕type24 | 腕type24 | 腕type24 | 腕type24 | 腕type24 |
| 最高用具の直径 | mm | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| 最高用具の長さ | mm | 300 | 300 | 300 | 300 | 300 | |
| 用具の変更の時間（TT） | 秒 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 正確さ | 正確さの位置 | mm | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 |
| 正確さを置く反復性 | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | |
| 機械サイズ | 機械高さ | mm | 4300 | 4300 | 4300 | 4600 | 4600 |
| 電力要求事項 | KVA | 25 | 25 | 30 | 30 | 30 | |
| 空き容量（L*W） | mm | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| 純機械重量 | T | 6 | 8 | 9 | 13 | 15.5 | |
| X.Y.Zの軸線ドライブ モーター | Kw | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Contorlシステム | FAUNC-0iの仲間MD | ||||||
製品のハイライト
ガントリー構造とのHDGQ800シリーズ高精度そして剛性率CNC vmc 構造の特徴 Z軸は特許を取られた小さいガントリー正方形のラムの構造を採用する、スライドの柵の接触表面は400%によって拡大する、剛性率はよりよく、形成する高精度を重負荷の紡錘、柵の正確さの保持時間は非常に改良される。 高速操作、より安定した処理のために適したZ軸窒素のバランス重量 短い喉の深さ。 Z軸のガイド・レールおよびXの方に紡錘およびY間の間隔は短く、全面的な剛性率および耐用年数は大きいvmcの同じ指定のそれらと比較されて非常に改善される。 曲げられた裏口の特許を取られたsturcture。大きスパンの多孔性の複数...
