精密心押し台シャフトの機械化のための平面CNC機械FTL660
製品詳細
| 製品名: | 心押し台CNCの旋盤が付いているFTL660平床式トレーラー | 最高。工作物の長さ: | 1000mm、*1500mm、*2000mm |
|---|---|---|---|
| 最高。振動Dia。スライドに: | Ø480 mm | 最高。振動Dia。: | 700mm |
| 紡錘穴: | Ø120mm | 紡錘の鼻: | 2-11 |
| 最高。紡錘の速度: | 1000のrpm | 紡錘力: | 18.5 Kw、*15 Kw |
| Toolpostのタイプ: | 4場所Toolpostの*Gangのタイプ工具細工 | 制御システム: | GSK/Fanuc/Simens/Syntec |
| ハイライト |
精密平面CNC機械,シャフト平面CNC機械 |
||
製品説明

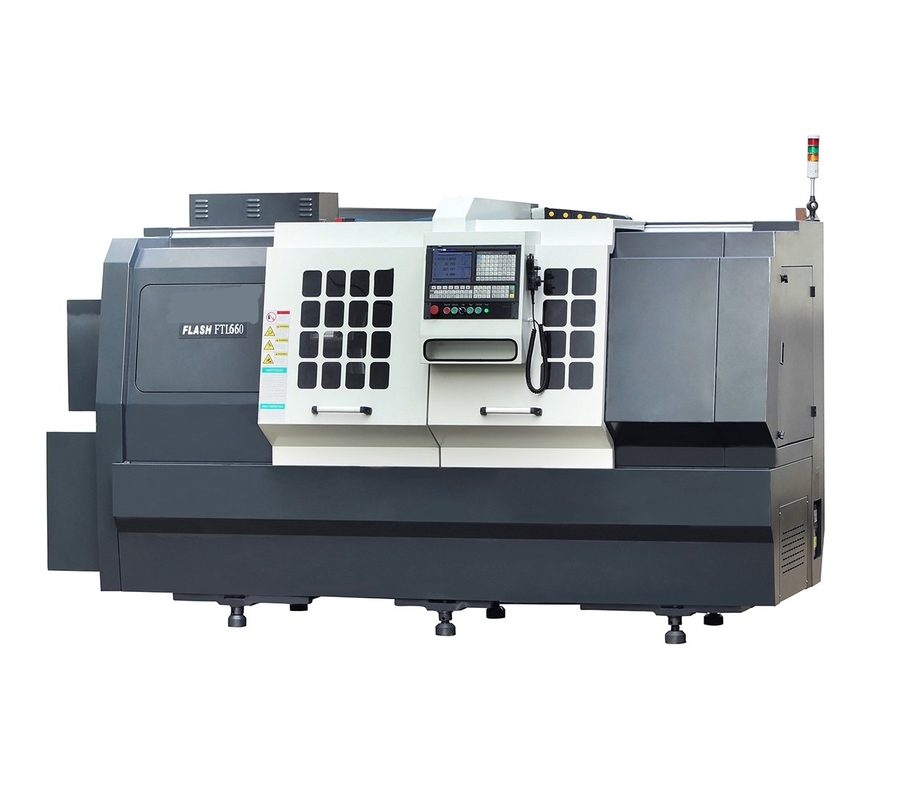

精密シャフトの機械化のために適した心押し台CNCの旋盤が付いているFTL660平床式トレーラー
機械特徴
1. ベッドの基盤は高い剛性率の設計の一つで投げられ、ワンピースのベッドの基盤の変形そして振動は最小限に影響される。のための工作機械の主要な鋳造は高度の有限な要素の分析法を採用するために設計をする構造解析、もっと適度最大限に活用し、
2.鋼鉄柵の心押し台、よい耐久性に、長期正確さを保障できるはめ込んだ
3.十分に保護された工作機械、改善された防水および反破片の機能
4。X/Zの方向は両方とも輸入された線形球ガイドを採用する、工作機械の摩耗を減らす。転がりガイドのsuper-large前荷はガイド間のギャップを減らし、機械精度を高める。
主要な指定
| 項目 | 指定 |
| 容量 | チャックのサイズ:15"/*18」 Max.Swing Dia。ベッドに:Ø700mm 最高。工作物の長さ:1000mm、*1500mm、*2000mm 最高。振動Dia。スライドに:Ø480mm |
| 紡錘 | 紡錘穴:Ø120mm 最高。棒容量:Ø110mm 紡錘の鼻:A2-11 最高。紡錘の速度:1000rpm 紡錘力:18.5Kw/15kW |
| 軸線 |
Ｘ軸旅行:370mm |
| 用具 | 4場所Toolpostの*Gangのタイプ工具細工 用具の場所のNO:4+2 |
| 心押し台 | 心押し台のタイプ:手動、*Hydraulic 心押し台のクイル先を細くすること:MT5 心押し台のクイル旅行:100mm |
| 他 |
ベッドのタイプ/案内面:Flat/LM |
| ノート | 「* "任意平均 |
機械利点
1. 工作機械の紡錘軸受けは精密倍の耐久および耐久である高精度、高い積載量および高速の最大限に活用された組合せを得ることができる角の接触軸受けを採用する。
2. 一団用具のポストと共に4場所電気用具のポストが工作機械の多様性を高めるのに使用されている
3. 任意タレット（8つの場所、12の場所）は、油圧チャック、油圧心押し台、工作機械の柔軟性を改善する
4. 2つの中心間の間隔は2000mmまで選ぶことができる
