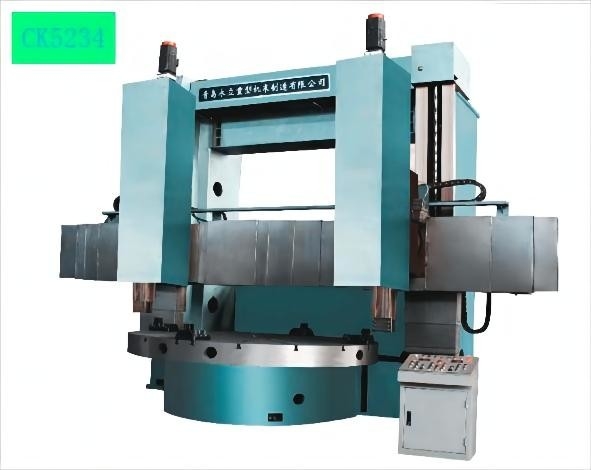

30KW 45KWの大きい縦旋盤の二重コラムCNCの縦旋盤機械
製品詳細
| Product Name: | CK5234/C5234T DOUBLE COLUMN VERTICAL LATHE | Max.turning diameter: | 3400mm |
|---|---|---|---|
| Table diameter: | 2800/3080mm | Max height of working: | 1600/2000mm 1600/2000/2500mm |
| Max weight of working: | 12t/20t/32t | Speed of table rate: | 2-65 r/min ,2-63 r/min ,2-50 r/min,2 Steps |
| Swivel of rail head: | ±30° | Size of ram: | 190/200mm |
| Power of main motor: | 37/45 KW | Overall dimension: | 6500x4950x6400mm,6700x5150x6600mm |
| ハイライト |
45KW大きい縦旋盤,二重コラムの大きい縦旋盤,CNCの縦旋盤機械 |
||
製品説明
1この機械シリーズには従来のタイプとCNCタイプがあります.従来のタイプは"C52_T"で,NCタイプは"CK52_"で表現されています.内部および外部の円筒状表面の細かく粗い加工に適しています.鉄金属,非鉄金属,および一部の非金属材料の内外角形,表面,溝を高速鋼,カービッド切削ツールで切る.
2作業台のスピンドルは,高精度な二列の短円筒型ローラーによって中心に位置し,その半径クリアランスは調節可能である.作業台には恒流水静電導路が装備されている.高い回転精度,大きな負荷,小さな熱変形を達成できます.
3.レールヘッドは,水静止バランスタンクを構成する四角形ラムを採用し,水平高速移動スライドキャリットは,恒常電流静止技術によって実行されます.水平と垂直の供給はACサーボシステムによって駆動されます変速は,惑星減速機を精密ボールスクリューに接続することによって実現されます.
420トンの負荷の回転機は移動作業台を装備していない.32トンの負荷の回転機は移動作業台を装備している.梁と梁の下の柱には鋼の安全カバーが付いている..
| ポイント | ユニット | CK5234/C5234T | |||
|---|---|---|---|---|---|
| 最大回転直径 | mm | 3400 | |||
| テーブル直径 | mm | 2800 | 2800 | 3080 | |
| 最大作業高度 | mm | 1600/2000 年 | 1600/2000/2500 | 1600/2000/2500 | |
| 作業する最大重量 | t | 12 | 20 | 32 | |
| ツールバーのサイズ | mm | 40×50 | |||
| 右レールヘッドの最大切断力 | KN 関連品 | 35 | |||
| 左レールヘッドの最大切断力 | KN 関連品 | 30 | |||
| テーブルの最大トルク | KN 関連品 | 45 | 55 | 63 | |
| テーブルのステップ | ステップ | 2 | |||
| テーブルレートの速度 | r/min | 2から65 | 2から63 | 2〜50 | |
| 飼料率の範囲 | mm/min | 2〜2000年 | 2-2500 | 2-2500 | |
| 主頭部の水平移動 | mm | 1800 | 1850 | 1850 | |
| 列車の垂直移動 | mm | 1000 | 1200 | 1200 | |
| 鉄道ヘッドの回転 | 程度 | ±30° | |||
| ラムの大きさ | mm | 190 | 200 | 200 | |
| テーブルガイド | 水静止性 | ||||
| メインモーターの動力 | kw | 37 | 45 | 45 | |
| 総寸法 (長さ * 幅 * 高さ) | mm | 6500×4950×6400 | 6700×5150×6600 | 6700×5150×6600 | |
-
1適切な機械をどうやって選べますか?
A: 仕様を教えて下さい. 適したモデルを選べます.
また,製品図も送ってください. 私たちはあなたにとって最も適切なマシンを選択します. -
2: あなたの会社の主要製品は何ですか?
A: 私たちは,あらゆる種類の機械に特化しています. 例えば,CNC回転回転機,CNCフライディングマシン,垂直加工センター,回転回転機,掘削機,線形掘削機,切断機,形づくりの機械など. -
3取引条件は?
A: FOB,CFR,CIFは全て受け入れられます. -
4支払条件は?
A:T/T,注文時に30%の初期支払い,出荷前に70%の残金支払い;
不可逆のLC 視線上 -
5MOQ は?
A: 1 セット
