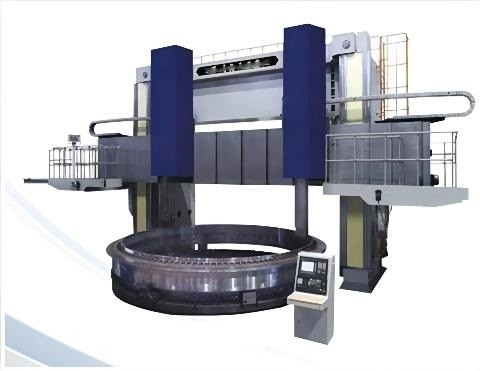

CNCの倍のコラムの縦旋盤機械CK52100 C52100T
製品詳細
| Product Name: | CK52100/C52100T double column vertical lathe machine | Max.turning diameter: | 10000mm |
|---|---|---|---|
| Table diameter: | 7500/8000mm | Max height of working: | 4000/5000/6000mm |
| Max weight of working: | 200/250t | Speed of table rotate: | 2-16 r/min 2 Steps |
| Swivel of rail head: | ±30° | Size of ram(square): | 360mm |
| Power of main motor: | 132 KW | Overall dimension: | 19600x10090x12492mm |
| ハイライト |
CK52100倍のコラムの縦旋盤,C52100Tの倍のコラムの縦旋盤,CK52100 CNCの縦旋盤 |
||
製品説明
CK52100/C52100T 双列垂直回転機
概要
CNC垂直回転機は優れた性能,幅広い技術,高生産性があります.
最先端の機械設計と製造技術に 基づいて 最新のデザイン哲学を採用し 深い企業文化を組み合わせて私たちの会社は,メカトロニクスと水力学的統合の繊細な機械ツールを開発しました海外と国内のお客様に世界クラスの製品を提供しました
高回転精度,十分な硬さ,強度を持つ回転機を作るために,テーブルは統合鋳造と熱対称構造を採用します.主軸軸軸は高精度な二列円筒型ローラー軸テーブルガイド;
主な技術パラメータ
| ポイント | ユニット | CK52100/C52100T | |
| 最大回転直径 | mm | 10000 | |
| テーブル直径 | mm | 7500,8000 | |
| 最大作業高度 | mm | 4000/5000/6000 | |
| 作業する最大重量 | t | 200,250 | |
| ツールバーのサイズ | mm | 100×100 | |
| 右レールヘッドの最大切断力 | KN 関連品 | 100 | |
| 左レールヘッドの最大切断力 | KN 関連品 | 80 | |
| テーブルの最大トルク | KN 関連品 | 440 | |
| テーブルのステップ | ステップ | 2 | |
| テーブル回転速度 | r/min | 2から16 | |
| 飼料率の範囲 | mm/min | 2-2500 | |
| 主列車の水平移動 | mm | 5400 | |
| 列車の垂直移動 | mm | 2000,2500,3000 | |
| 鉄道ヘッドの回転 | 程度 | ±30° | |
| ラムの大きさ (四角) | mm | 360 | |
| テーブルは二重ガイドウェイです | 水静止性 | ||
| メインモーターの動力 | kw | 132 | |
| 総寸法 (長さ * 幅 * 高さ) | mm | "600×10090×12492"と書いてある | |
梱包 と 輸送
支払条件
通常はT/T,L/Cを使います.
T/T:T/T 30%事前,残高は配達前に検査後に支払われる
配達前に,我々は完成した機械の写真を送信し,検査のために私たちの工場に来るよう歓迎します
梱包方法
FCL&LCL輸出基準 20/40フィートコンテナ
FCL:海上利用可能なパッケージ,機械はコンテナに固定され,スペアパーツは木箱に詰め込まれます
保証
履き回る部品を除く,通常の使用で12ヶ月
