M13 MW1320をひき、機械で造る普遍的な高精度
製品詳細
| 製品名: | MW1320円柱粉砕機 | 中心間の間隔: | 500/750mm |
|---|---|---|---|
| 直径の地面: | 8-200mm | 最高。仕事の部分の重量: | 100kg |
| Workheadの紡錘の速度: | 50HZ:25-380 Stepless r/min | 車輪の頭部の回転の角度: | 1335 r/min |
| 最高。旅行: | 205mm | 総重量: | 3(500)、3.1(750) t |
| ハイライト |
ひき、機械で造るM13高精度,ひき、機械で造るMW1320高精度 |
||
製品説明

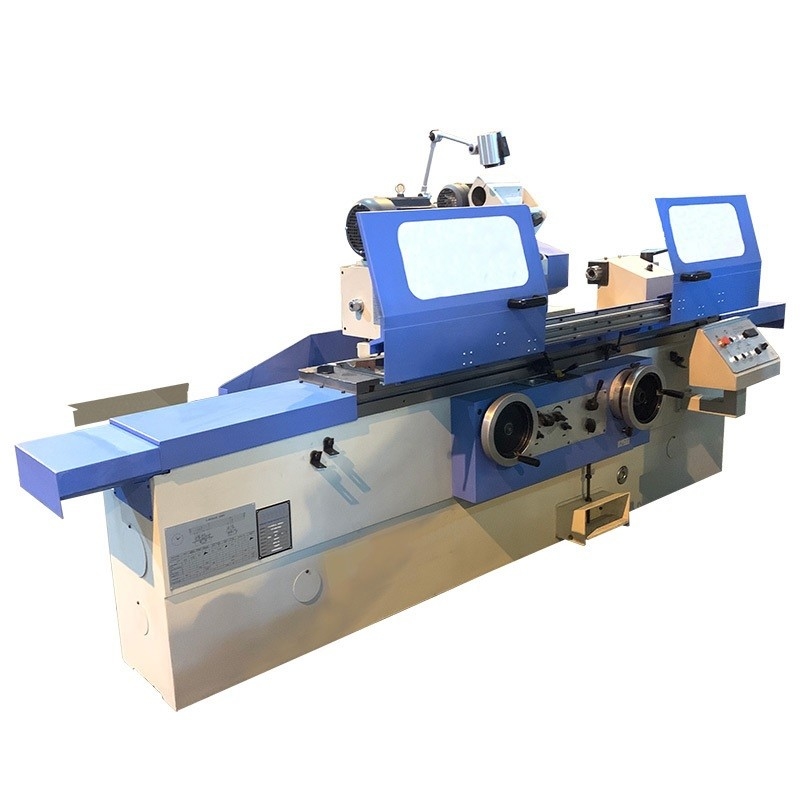

高精度普遍的なM13シリーズMW1320円柱粉砕機
この一連の円柱粉砕機は作動するために安全、信頼できるさまざまな可動部分が付いている電気および油圧連結のメカニズムを使用する。それはIT6-IT5精密を円柱か円錐ひくために適している回転式工作物。それは単一部分およびバッチ生産の研修会のために適している。
| 標準的な付属品 | 任意付属品 | ||
| 冷水タンク | 水平になるパッドの鉄 | 車輪のバランスをとる立場 | 閉鎖した中心の残り |
| 外的な円のドレッサー | 働くライト | 磁気sepatator | 端の表面車輪のドレッサー |
| 粉砕車輪のチャック 用具の処理 |
開いた中心フレーム | 磁気分離器 ベルト フィルター |
半径の車輪のドレッサー |
| 開いた中心フレームの標準 | 中心 | 粉砕の中心装置 | |
| バランス シャフト | 内部円形の研摩剤（M14シリーズだけ） | ||
主要な技術的な変数
| 概要容量 | 項目 | 単位 | MW1320 | |
| 中心間の間隔 | mm | 500,750 | ||
| 中心の高さ | mm | 135 | ||
| Dia. Ground （O.D） | mm | 8-200 | ||
| 最高。長さの地面（O.D） | mm | 500,750 | ||
| 最高。仕事の部分の重量 | kg | 100 | ||
| 仕事の頭部 | 中心の先を細くすること | MT | 4 | |
| 紡錘の速度 | r/min | 50HZ:25~380 Stepless | ||
| 車輪の頭部 | 回転の角度 | r/min | 1335 | |
| Wheelheadの急速な旅行 | mm | 50 | ||
| 最高。旅行 | mm | 205 | ||
| 手供給每の。 | 速度を上げなさい | 荒い2/finish 0.5 | ||
| 手供給每の。 | gra | 荒い:0.01終わり:0.0025 | ||
| 車輪のサイズ（ODxWxID） | mm | 500x50x203 | ||
| 周辺速度 | m/s | 35 | ||
| テーブル | 手供給每の。 | 速度を上げなさい | 6 | |
| 最高。テーブルの回転の角度 | Cockwise | ° | 3° | |
| Anticlockwise | ° | 9° （500）、8° （750） | ||
| テーブルの縦方向の速度範囲 | m/min | 0.1-4 | ||
| 心押し台 | 中心の先を細くすること | MT | 4 | |
| クイル旅行 | mm | 30 | ||
| モーター | Wheelheadモーター力 | kW | 6 | |
| Workheadモーター力 | kW | 1.1 | ||
| 機械 | 総重量 | t | 3(500)、3.1(750) | |
| パッキング次元 | cm | 235x203x 205(500) 275x203x 205(750) | ||
製品のハイライト
高精度普遍的なM13シリーズMW1320円柱粉砕機 この一連の円柱粉砕機は作動するために安全、信頼できるさまざまな可動部分が付いている電気および油圧連結のメカニズムを使用する。それはIT6-IT5精密を円柱か円錐ひくために適している回転式工作物。それは単一部分およびバッチ生産の研修会のために適している。 標準的な付属品 任意付属品 冷水タンク 水平になるパッドの鉄 車輪のバランスをとる立場 閉鎖した中心の残り 外的な円のドレッサー 働くライト 磁気sepatator 端の表面車輪のドレッサー 粉砕車輪のチャック用具の処理 開いた中心フレーム 磁気分離器ベルト フィルター 半径の車輪のドレッサー ...
