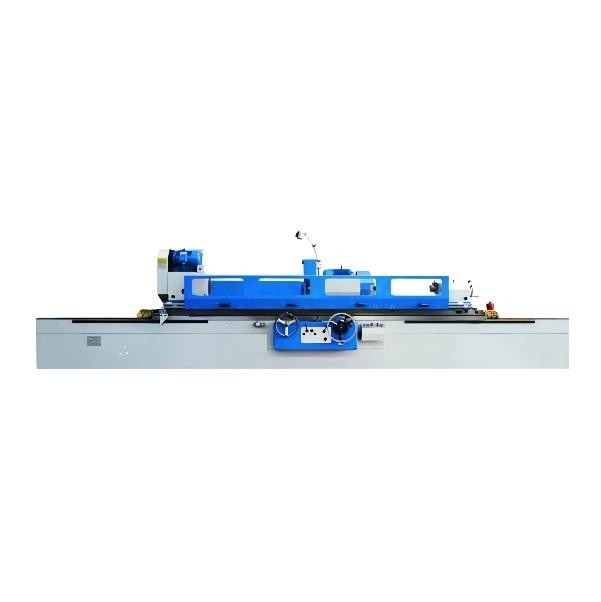

頑丈な円柱粉砕機普遍的なM1350A M1350B
製品詳細
| 製品名: | M1350A/Bの円柱粉砕機 | 中心間の間隔: | 2000/3000/4000mm |
|---|---|---|---|
| 直径の地面: | 25-500mm | 最高。仕事の部分の重量: | 2000kg |
| Workheadの紡錘の速度: | 50HZ:10~100 Stepless r/min | 車輪の頭部の回転の角度: | 870 r/min |
| 最高。旅行: | 438mm | 総重量: | 13(2000)、17.4(3000)の、20(4000) |
| ハイライト |
頑丈な円柱粉砕機,M1350Bの円柱粉砕機,頑丈で普遍的な粉砕機機械 |
||
製品説明
M13シリーズM1350A/B自在継手の頑丈な円柱粉砕機
この一連の円柱粉砕機は電気を採用し、油圧連結のメカニズム、すべての可動部分および操作は安全、信頼できる。それはIT6-IT5精密を円柱か円錐ひくために適している回転式工作物。単一部分およびバッチ生産の研修会のために適した。
車輪の頭部の水平送りはマイクロ自動周期的な供給および急速な前進および退去実現する油圧圧力によって運転される。粗く、良い供給はまた手動ですることができる。
M1350、M1450およびM1363シリーズ仕事台および車輪のヘッド柵は低い速度で滑らかに動くことができる静的な柵を採用する。
M1350、M1450およびM1363シリーズ車輪は高い回転正確さおよびよい剛性率の高剛性率の主要なシャフトを採用する。働く頭部はstepless速度の規則を実現するために頻度コンバーターを採用する。
| 標準的な付属品 | 任意付属品 | ||
| 冷水タンク | 水平になるパッドの鉄 | 車輪のバランスをとる立場 | 閉鎖した中心の残り |
| 外的な円のドレッサー | 働くライト | 磁気sepatator | 端の表面車輪のドレッサー |
| 粉砕車輪のチャック 用具の処理 |
開いた中心フレーム | 磁気分離器 ベルト フィルター |
半径の車輪のドレッサー |
| 開いた中心フレームの標準 | 中心 | 粉砕の中心装置 | |
| バランス シャフト | 内部円形の研摩剤（M14シリーズだけ） | ||
主要な技術的な変数
| 概要容量 | 項目 | 単位 | M1350A/B | |
| 中心間の間隔 | mm | 2000年、3000、4000 | ||
| 中心の高さ | mm | 270 | ||
| Dia. Ground （O.D） | mm | 25-500 | ||
| 最高。長さの地面（O.D） | mm | 2000年、3000、4000 | ||
| 最高。仕事の部分の重量 | kg | 2000年 | ||
| 仕事の頭部 | 中心の先を細くすること | MT | 6 | |
| 紡錘の速度 | r/min | 50HZ:10~100 Stepless | ||
| 車輪の頭部 | 回転の角度 | r/min | 870 | |
| Wheelheadの急速な旅行 | mm | 100 | ||
| 最高。旅行 | mm | 438 | ||
| 手供給每の。 | 速度を上げなさい | 荒い4/finish 0.5 | ||
| 手供給每の。 | gra | 荒い:0.02終わり:0.0025 | ||
| 車輪のサイズ（ODxWxID） | mm | 750x75x305 | ||
| 周辺速度 | m/s | 35 | ||
| テーブル | 手供給每の。 | 速度を上げなさい | 5 | |
| 最高。テーブルの回転の角度 | Cockwise | ° | 2° （2000,3000）、1° （4000） | |
| Anticlockwise | ° | 5° （2000年）、3° （3000） 2° （4000） |
||
| テーブルの縦方向の速度範囲 | m/min | 0.1-3 | ||
| 心押し台 | 中心の先を細くすること | MT | 6 | |
| クイル旅行 | mm | 70 | ||
| モーター | Wheelheadモーター力 | kW | 15 | |
| Workheadモーター力 | kW | 7.5 | ||
| 機械 | 総重量 | t | 13(2000)、17.4(3000)、20(4000) | |
| パッキング次元 | cm | 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
