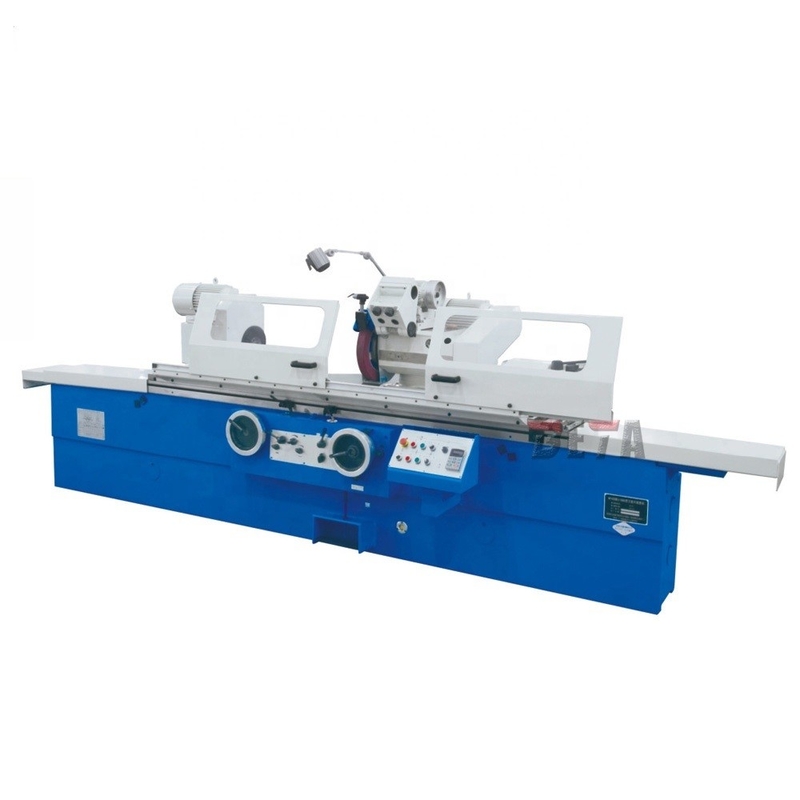

M14普遍的な円柱粉砕機機械MW1420 205mm旅行
製品詳細
| 製品名: | MW1420円柱粉砕機 | 中心間の間隔: | 500/750mm |
|---|---|---|---|
| 直径の地面: | 8-200mm | 最高。仕事の部分の重量: | 100kg |
| Workheadの紡錘の速度: | 50HZ:25-380 Stepless r/min | 車輪の頭部の回転の角度: | 1670 r/min |
| 最高。旅行: | 205mm | 総重量: | 3(500)、3.2(750) t |
| ハイライト |
MW1420円柱粉砕機機械,205mmの円柱粉砕機機械,ISOの普遍的な円柱粉砕機 |
||
製品説明
M14シリーズMW1420自在継手の円柱粉砕機
製品の機能
1. M14シリーズ タイプ普遍的な円柱粉砕機はシリンダーおよび先を細くすることの工作物の回転式工作物の粉砕の外面か内部表面のために使用される。
2。仕事台の縦方向の動きは油圧か手で車輪によって運転される。
仕事台は粉砕の先を細くすることのために適するためにある程度は回ることができる。
3。車輪のヘッド十字の供給は自動定期刊行の供給および急速な供給を実現する油圧によって運転される。それはまた手車輪を通して荒く、良い供給をすることができる。
| 標準的な付属品 | 任意付属品 | ||
| 冷水タンク | 水平になるパッドの鉄 | 車輪のバランスをとる立場 | 閉鎖した中心の残り |
| 外的な円のドレッサー | 働くライト | 磁気sepatator | 端の表面車輪のドレッサー |
| 粉砕車輪のチャック 用具の処理 |
開いた中心フレーム | 磁気分離器 ベルト フィルター |
半径の車輪のドレッサー |
| 開いた中心フレームの標準 | 中心 | 粉砕の中心装置 | |
| バランス シャフト | 内部円形の研摩剤（M14シリーズだけ） | ||
主要な技術的な変数
| 項目 | 単位 | MW1420 | |
| 中心間の間隔 | mm | 500,750 | |
| 中心の高さ | mm | 135 | |
| Dia. Ground （O.D） | mm | 8-200 | |
| Dia. Ground （I.D） | mm | 25-100 | |
| 最高。長さの地面（O.D） | mm | 500,750 | |
| 最高。長さの地面（I.D） | mm | 125 | |
| 最高。仕事の部分の重量 | kg | 100 | |
| 回転の角度 | ° | +90° | |
| 中心の先を細くすること | MT | 4 | |
| 紡錘の速度 | r/min | 50HZ:25~380 Stepless | |
| 回転の角度 | r/min | 1670 | |
| Wheelheadの急速な旅行 | mm | 50 | |
| 最高。旅行 | mm | 205 | |
| 回転の角度 | ° | -30° | |
| 手供給每の。 | 速度を上げなさい | 荒い2/finish 0.5 | |
| 手供給每の。 | gra | 荒い:0.01終わり:0.0025 | |
| 車輪のサイズ（ODxWxID） | mm | 400x50x203 | |
| 周辺速度 | m/s | 35 | |
| 紡錘の速度 | r/min | 10000/15000 | |
| 車輪のサイズ | mm | 最高:50x25x13分:17x20x6 | |
| 手供給每の。 | 速度を上げなさい | 6 | |
| 最高。テーブルの回転の角度 | Cockwise | ° | 3° |
| Anticlockwise | ° | 9° （500）、8° （750） | |
| テーブルの縦方向の速度範囲 | m/min | 0.1-4 | |
| 中心の先を細くすること | MT | 4 | |
| クイル旅行 | mm | 30 | |
| Wheelheadモーター力 | kW | 4 | |
| 内部粉砕 | kW | 1.1 | |
| Workheadモーター力 | kW | 1.1 | |
| 総重量 | t | 3(500)、3.2(750) | |
| パッキング次元 | cm | 235x203x 205(500) 275x203x 205(750) | |
製品のハイライト
M14シリーズMW1420自在継手の円柱粉砕機製品の機能 1. M14シリーズ タイプ普遍的な円柱粉砕機はシリンダーおよび先を細くすることの工作物の回転式工作物の粉砕の外面か内部表面のために使用される。2。仕事台の縦方向の動きは油圧か手で車輪によって運転される。仕事台は粉砕の先を細くすることのために適するためにある程度は回ることができる。3。車輪のヘッド十字の供給は自動定期刊行の供給および急速な供給を実現する油圧によって運転される。それはまた手車輪を通して荒く、良い供給をすることができる。 標準的な付属品 任意付属品 冷水タンク 水平になるパッドの鉄 車輪のバランスをとる立場 閉鎖した中心の残...
