起源の場所:
中国
証明:
CE, ISO certification
モデル番号:
M1432B

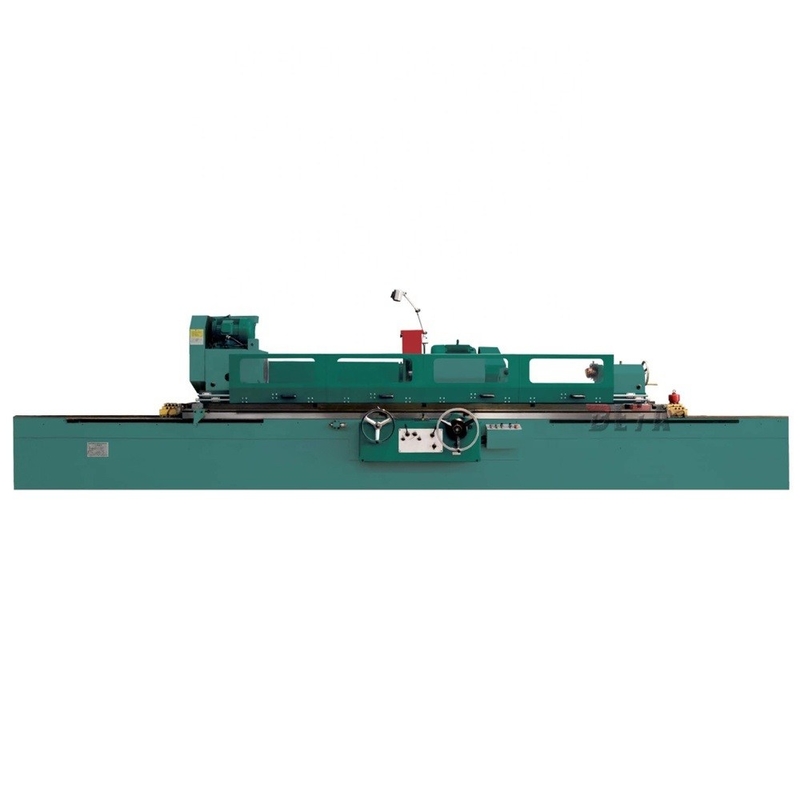

高精度M14シリーズM1432B自在継手の円柱粉砕機
この一連の円柱粉砕機は作動するために安全、信頼できるさまざまな可動部分が付いている電気および油圧連結のメカニズムを使用する。それはIT6-IT5精密を円柱か円錐ひくために適している回転式工作物。それは単一部分およびバッチ生産の研修会のために適している。
構造特徴
| 標準的な付属品 | 任意付属品 | ||
| 冷水タンク | 水平になるパッドの鉄 | 車輪のバランスをとる立場 | 閉鎖した中心の残り |
| 外的な円のドレッサー | 働くライト | 磁気sepatator | 端の表面車輪のドレッサー |
| 粉砕車輪のチャック 用具の処理 |
開いた中心フレーム | 磁気分離器 ベルト フィルター |
半径の車輪のドレッサー |
| 開いた中心フレームの標準 | 中心 | 粉砕の中心装置 | |
| バランス シャフト | 内部円形の研摩剤（M14シリーズだけ） | ||
主要な技術的な変数
| 項目 | 単位 | M1432B | |
| 中心間の間隔 | mm | 1000 1500 2000年、3000 | |
| 中心の高さ | mm | 180 | |
| Dia. Ground （O.D） | mm | 8-320 | |
| Dia. Ground （I.D） | mm | 30-100 | |
| 最高。長さの地面（O.D） | mm | 1000 1500 2000年、3000 | |
| 最高。長さの地面（I.D） | mm | 125 | |
| 最高。仕事の部分の重量 | kg | 150 | |
| 回転の角度 | ° | +90° | |
| 中心の先を細くすること | MT | 4 | |
| 紡錘の速度 | r/min | 50HZ:25~220 Stepless | |
| 回転の角度 | r/min | 1670 | |
| Wheelheadの急速な旅行 | mm | 50 | |
| 最高。旅行 | mm | 246 | |
| 回転の角度 | ° | -30° | |
| 手供給每の。 | 速度を上げなさい | 荒い2/finish 0.5 | |
| 手供給每の。 | gra | 荒い:0.01終わり:0.0025 | |
| 車輪のサイズ（ODxWxID） | mm | 400x50x203 （1000、1500） 500x50x203 （2000,3000） |
|
| 周辺速度 | m/s | 35 | |
| 紡錘の速度 | r/min | 10000/15000 | |
| 車輪のサイズ | mm | 最高:50x25x13分:17x20x6 | |
| 手供給每の。 | 速度を上げなさい | 6 | |
| 最高。テーブルの回転の角度 | Cockwise | ° | 3° |
| Anticlockwise | ° | 7°（1000）、6° （1500） 5° （2000年）、3° （3000） |
|
| テーブルの縦方向の速度範囲 | m/min | 0.1-4 | |
| 中心の先を細くすること | MT | 4 | |
| クイル旅行 | mm | 30 | |
| Wheelheadモーター力 | kW | 5.5 （1000,1500）、7.5 （2000,3000） | |
| 内部粉砕 | kW | 1.1 | |
| Workheadモーター力 | kW | 1.5 | |
| 総重量 | t | 5.3(1000)。6.1(1500) 7.9(2000)、9.9(3000) |
|
| パッキング次元 | cm | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 x 200 x 205(3000) |
|
