起源の場所:
中国
証明:
CE, ISO certification
モデル番号:
CKA6136/CKA6136i

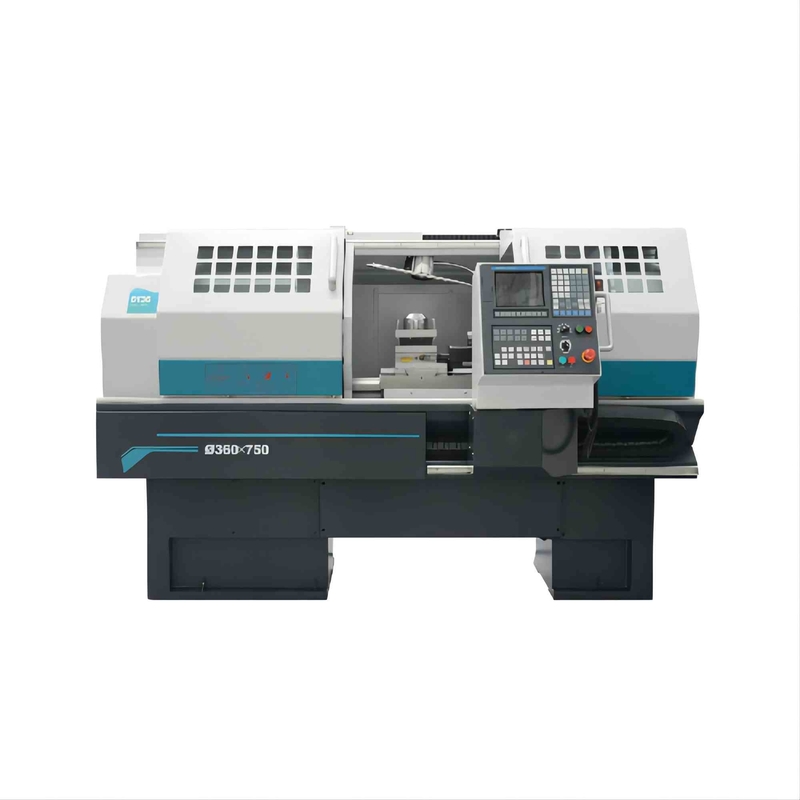

販売のためのCKAシリーズCKA6136/CKA6136i中国CNC機械価格の平床式トレーラーの旋盤機械
プロダクト提示
CKAシリーズCNCの旋盤は縦方向の（z）および横断（x）座標によって制御されるCNCの横の旋盤である。それはプロセス自動的に内部および外的な円柱表面、円錐表面、アークの表面、端の表面、さまざまなシャフトおよびディスク部品のための溝を作る、溝を彫るおよび他の完了できる。それはまたメートルまっすぐな糸、端の糸およびインチのまっすぐな糸およびさまざま回すことができ先を細くすることの糸のような処理を回す。それは複数の変化、中小のバッチ プロダクトの生産のために適して、複雑な、高精度の部品のための優越性を特に示すことができる。
製品構成
| 構成 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| ガイドの方法タイプ | 箱の方法 | ● | ● | ● | ● | ● | ● | ● |
| メイン ドライブの速度の変更の形態 | 手動サーボ モーター | ● | ● | ● | ● | O | O | O |
| 自動サーボ モーター | O | O | O | O | O | O | O | |
| 二重速度モーター | — | — | O | O | — | — | — | |
| 共通モーター | — | — | — | — | O | O | O | |
| 手動インバーター主導のモーター | O | O | O | O | ● | ● | ● | |
| 自動インバーター主導のモーター | O | O | O | O | O | O | O | |
| 単一の紡錘 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i TF （5） | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| 三菱 | O | O | — | — | — | — | — | |
| チャック | マニュアル | ● | ● | ● | ● | ● | ● | ● |
| 国内空油圧チャック | O | O | O | O | — | — | — | |
| 国内固体油圧チャック | O | O | — | — | — | — | — | |
| 輸入された空油圧チャック | O | O | O | O | O | O | O | |
| 輸入された固体油圧チャック | O | O | O | O | O | O | O | |
| 心押し台 | 手動心押し台 | ● | ● | ● | ● | ● | ● | ● |
| 油圧心押し台 | O | O | O | O | O | O | O | |
| 用具のポスト | 縦4-positon | ● | ● | ● | ● | ● | ● | ● |
| 横の6-positOn | O | O | O | O | O | O | O | |
| 横の8-positon | — | — | O | O | O | O | O | |
| 冷却剤システム | 強制風の冷却 | ● | ● | ● | ● | — | — | — |
| 電気パネルのための熱交換器 | O | O | O | O | ● | ● | ● | |
| 電気熱制御装置 | O | O | O | O | O | O | O | |
| 他の選択か特徴 | 安定した残り | O | O | O | O | O | O | O |
| 従節の残り | O | O | O | O | O | O | O | |
| 4顎のチャック | O | O | O | O | O | O | O | |
| 外的な手動ハンドル | O | O | O | O | O | O | O | |
●---標準 O---任意 —--N/A
主要な指定
| プロダクト モデル | 単位 | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| 最高。ベッド上の振動直径 | mm | Ø360 | Ø400 | |||
| 十字のスライド上のMax.swingの直径 | mm | Ø180 | Ø200 | |||
| 最高。工作物の長さ | mm | 750/1000 | 750/1000 | |||
| 最高。切断長さ | mm | 580/830 | 580/830 | |||
| Max.turningの直径 | 縦の4位置 | mm | Ø360 | Ø400 | ||
| 横の6位置 | mm | Ø300 | Ø300 | |||
| 横の8位置 | mm | — | — | |||
| 紡錘の中心の高さ | mm | 186 | 200 | |||
| 紡錘モーター力 | kW | 5.5 | 5.5 | 5.5 | 5.5 | |
| 紡錘穴 | mm | Ø52 | Ø40 | Ø52 | Ø40 | |
| 紡錘穴の先を細くすること | MT 6 | MT 5 | MT 6 | MT 5 | ||
| タイプの紡錘の鼻 | 2-6 | 2-5 | 2-6 | 2-5 | ||
| 紡錘の速度範囲 | r/min | 20-2500 2つの範囲マニュアル |
20-3500 単一の紡錘 |
20-2500 2つの範囲マニュアル |
20-3500 単一の紡錘 |
|
| Taistockのクイル直径 | mm | Ø63 | Ø63 | |||
| 心押し台のクイル旅行 | mm | 140 | 140 | |||
| 心押し台のクイル先を細くすること | 4 MT無し | 4 MT無し | ||||
| Ｘ軸のMax.travel | mm | 230 | 240 | |||
| Max.travelofのZ軸 | mm | 580/830 | 580/830 | |||
| X/のZ軸の急速な横断 | m/min | 4/6 | 4/6 | |||
| 用具のすねのサイズ（縦4-positon） | mm | 20X20 | 20X20 | |||
| X正確さを置くZ軸 | mm | 0.018/ 0.021(750) 0.024(1000) |
0.018/ 0.021(750) 0.024(1000) |
|||
| X/Zのaxisrepeatabilityの正確さ | mm | 0.006/ 0.008(750) 0.011(1000) |
0.006/ 0.008(750) 0.011(1000) |
|||
| 機械次元 （L*W*H） |
mm | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| 機械重量 | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
