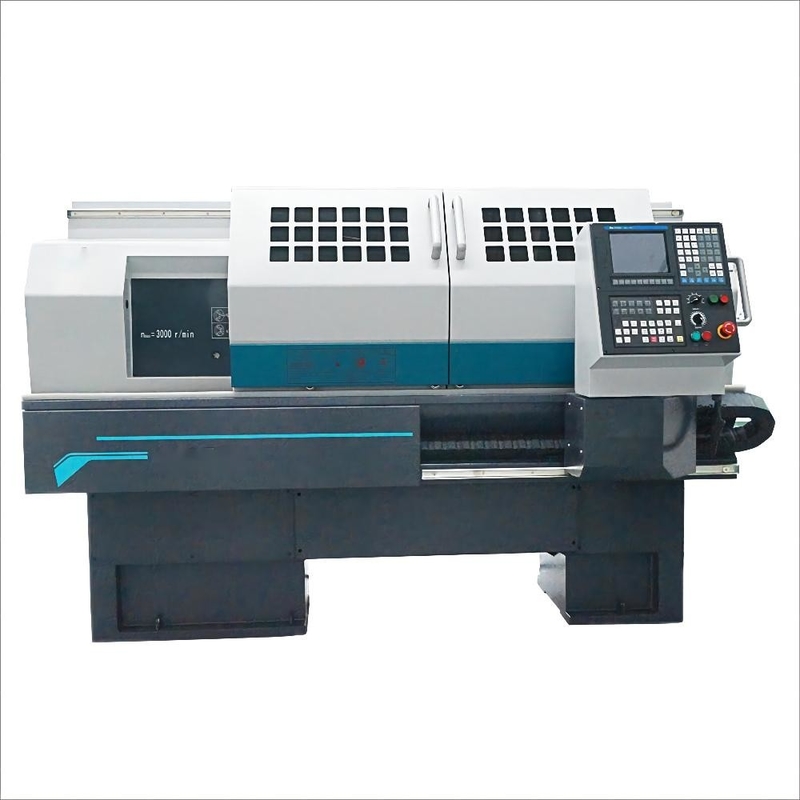

横のCNCの金属の回転旋盤CKA6150の普遍的な回転機械
製品詳細
| 名前: | CKA6150平床式トレーラーCNCの旋盤 | 最高。ベッド上の振動直径: | Ø500mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø280mm | 最高。工作物の長さ: | 750/1000/1500/2000mm |
| 最高。切断長さ: | 680/930/1430/1930mm | 紡錘モーター力: | 7.5/11Kw |
| 紡錘穴: | Ø82mm | タイプの紡錘の鼻: | D8 |
| 紡錘の速度範囲: | 7-2200 （3つの範囲マニュアル） | X/のZ軸の急速な横断: | 4/8m/min （750-1500）、4/6m/min （2000年） |
| ハイライト |
横のCNCの金属の回転旋盤,CKA6150 CNCの金属の回転旋盤,横の普遍的な回転機械 |
||
製品説明
CKAシリーズCKA6150自在継手の平床式トレーラーCNCの旋盤の金属の回転旋盤
プロダクト提示
*この一連のプロダクトは横の平床式トレーラーの構造、ベッド、紡錘のヘッドストック、ベッドのサドル、ベッドの足および他の基本を採用する
、人工的な老化する処置のすべてのサンプルに砂型で作る、樹脂安定性よいサドルを置きなさい
*旋盤のベッド ガイドの処理する這うために「棒モデル」を使用して中間周波数の癒やすこと、ベッドのサドルおよびスケートボードをするガイドの共同表面は可動部分防ぐ与える跡を実現できる。
*速度をである速度の規則の高く、広い範囲、および低雑音細長くしなさい。
製品構成
| 構成 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| ガイドの方法タイプ | 箱の方法 | ● | ● | ● | ● | ● | ● | ● |
| メイン ドライブの速度の変更の形態 | 手動サーボ モーター | ● | ● | ● | ● | O | O | O |
| 自動サーボ モーター | O | O | O | O | O | O | O | |
| 二重速度モーター | — | — | O | O | — | — | — | |
| 共通モーター | — | — | — | — | O | O | O | |
| 手動インバーター主導のモーター | O | O | O | O | ● | ● | ● | |
| 自動インバーター主導のモーター | O | O | O | O | O | O | O | |
| 単一の紡錘 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i TF （5） | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| 三菱 | O | O | — | — | — | — | — | |
| チャック | マニュアル | ● | ● | ● | ● | ● | ● | ● |
| 国内空油圧チャック | O | O | O | O | — | — | — | |
| 国内固体油圧チャック | O | O | — | — | — | — | — | |
| 輸入された空油圧チャック | O | O | O | O | O | O | O | |
| 輸入された固体油圧チャック | O | O | O | O | O | O | O | |
| 心押し台 | 手動心押し台 | ● | ● | ● | ● | ● | ● | ● |
| 油圧心押し台 | O | O | O | O | O | O | O | |
| 用具のポスト | 縦4-positon | ● | ● | ● | ● | ● | ● | ● |
| 横の6-positOn | O | O | O | O | O | O | O | |
| 横の8-positon | — | — | O | O | O | O | O | |
| 冷却剤システム | 強制風の冷却 | ● | ● | ● | ● | — | — | — |
| 電気パネルのための熱交換器 | O | O | O | O | ● | ● | ● | |
| 電気熱制御装置 | O | O | O | O | O | O | O | |
| 他の選択か特徴 | 安定した残り | O | O | O | O | O | O | O |
| 従節の残り | O | O | O | O | O | O | O | |
| 4顎のチャック | O | O | O | O | O | O | O | |
| 外的な手動ハンドル | O | O | O | O | O | O | O | |
●---標準 O---任意 —--N/A
主要な指定
| プロダクト モデル | 単位 | CKA6150 | CKA6166 | CKA6150i | |
| 最高。ベッド上の振動直径 | mm | Ø500 | Ø660 | Ø500 | |
| 十字のスライド上のMax.swingの直径 | mm | Ø280 | Ø430 | Ø280 | |
| 最高。工作物の長さ | mm | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| 最高。切断長さ | mm | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Max.turningの直径 | 縦の4位置 | mm | Ø500 | Ø560 | Ø500 |
| 横の6位置 | mm | Ø400 | Ø400 | Ø400 | |
| 横の8位置 | mm | Ø370 | Ø370 | Ø370 | |
| 紡錘の中心の高さ | mm | 250 | 330 | 250 | |
| 紡錘モーター力 | kW | 7.5/11 | 7.5/11 | 11/15 | |
| 紡錘穴 | mm | Ø82 | |||
| 紡錘穴の先を細くすること | Ø90 1:20 | Ø90 1:20 | Ø100 1:20 | ||
| タイプの紡錘の鼻 | D8 | D8 | 2-8 | ||
| 紡錘の速度範囲 | r/min | 7-2200 3つの範囲マニュアル |
7-2200 3つの範囲マニュアル |
30-3000 単一の紡錘 |
|
| Taistockのクイル直径 | mm | Ø75 | |||
| 心押し台のクイル旅行 | mm | 150 | |||
| 心押し台のクイル先を細くすること | 5 MT無し | ||||
| Ｘ軸のMax.travel | mm | 280 | 305 | 280 | |
| Max.travelofのZ軸 | mm | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| X/のZ軸の急速な横断 | m/min | 4/8 （750-1500） 4 6(2000) |
4/8 （750-1500） 4 6(2000) |
4/8 | |
| 用具のすねのサイズ（縦4-positon） | mm | 25X25 | |||
| X正確さを置くZ軸 | mm | 0.018/0.021(750) 0.024(1000) 0.026 （1500、2000年） |
0.018/0.021(750) 0.024(1000) 0.026 （1500、2000年） |
0.018/0.021(750) 0.024(1000) |
|
| X/Zのaxisrepeatabilityの正確さ | mm | 0.006/0.008(750) 0.011(1000) 0.014 （1500、2000年） |
0.006/0.008(750) 0.011(1000) 0.014 （1500、2000年） |
0.006/0.008(750) 0.011(1000) |
|
| 機械次元 （L*W*H） |
mm | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| 機械重量 | kg | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
製品のハイライト
CKAシリーズCKA6150自在継手の平床式トレーラーCNCの旋盤の金属の回転旋盤 プロダクト提示 *この一連のプロダクトは横の平床式トレーラーの構造、ベッド、紡錘のヘッドストック、ベッドのサドル、ベッドの足および他の基本を採用する、人工的な老化する処置のすべてのサンプルに砂型で作る、樹脂安定性よいサドルを置きなさい*旋盤のベッド ガイドの処理する這うために「棒モデル」を使用して中間周波数の癒やすこと、ベッドのサドルおよびスケートボードをするガイドの共同表面は可動部分防ぐ与える跡を実現できる。*速度をである速度の規則の高く、広い範囲、および低雑音細長くしなさい。 製品構成 構成 CKA6136 ...
