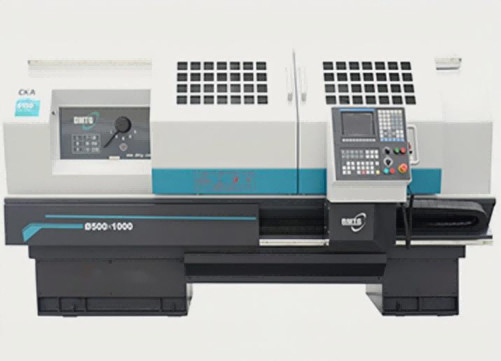

CKA6163Aの平床式トレーラーCNCは10を- 1000r/min普遍的なCNC機械旋盤にかける
製品詳細
| 名前: | CKA6163Aの平床式トレーラーCNCの旋盤 | 最高。ベッド上の振動直径: | Ø630mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø320mm | 最高。工作物の長さ: | 1000/1500/2000/3000/4000/5000mm |
| 最高。切断長さ: | 795/1245/1845/2745/3785/4745mm （縦の4位置） 690/1140/1740/2640/3680/4640mm （横の6/8位置） | 紡錘モーター力: | 11kw |
| 紡錘穴: | Ø100mm | タイプの紡錘の鼻: | C11 |
| 紡錘の速度範囲: | 10-1000r/min （インバーター主導のモーター） （4つの範囲マニュアル） | X/のZ軸の急速な横断: | 4/7.5 （1000の、の1500の、2000年）、4の4(3000)、4/3.5 （4000、5000） |
| ハイライト |
CKA6163Aの平床式トレーラーCNCの旋盤,1000r/min平床式トレーラーCNCの旋盤,CKA6163A普遍的なCNC機械 |
||
製品説明
販売のためのCKAシリーズCKA6163A自在継手の平床式トレーラーCNCの旋盤の価格
プロダクト提示

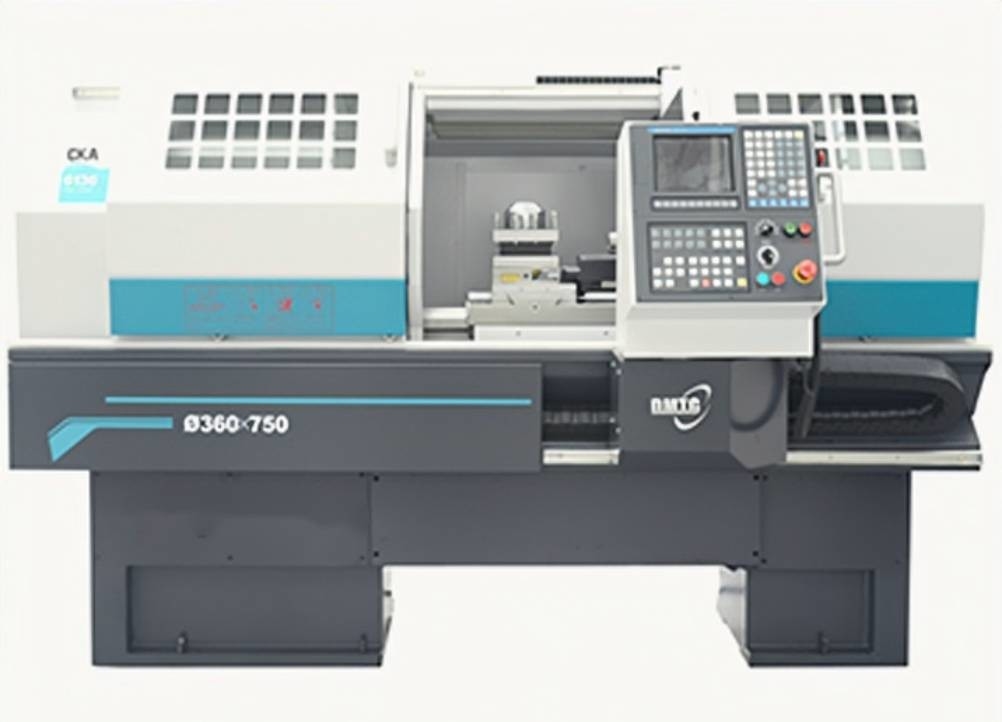

CKAシリーズCNCの旋盤は有名な会社のFANUC、SIEMENSおよび他のCNCシステムと設計されている。機械は多数の写しの循環の形で働くことができる。一般的なタイプとして、これらの機械は多くの種類の紡錘およびディスク部品の半仕上げおよび終わりの機械化に使用することができる。鉄の円錐表面の、ヘッド表面、溝を作ること、溝を彫ること、ねじボーリングの穴のほか、の中で及びの外で、対称穴およびいろいろな種類のカーブを軸方向に広げる。
製品構成
| 構成 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| ガイドの方法タイプ | 箱の方法 | ● | ● | ● | ● | ● | ● | ● |
| メイン ドライブの速度の変更の形態 | 手動サーボ モーター | ● | ● | ● | ● | O | O | O |
| 自動サーボ モーター | O | O | O | O | O | O | O | |
| 二重速度モーター | — | — | O | O | — | — | — | |
| 共通モーター | — | — | — | — | O | O | O | |
| 手動インバーター主導のモーター | O | O | O | O | ● | ● | ● | |
| 自動インバーター主導のモーター | O | O | O | O | O | O | O | |
| 単一の紡錘 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i TF （5） | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| 三菱 | O | O | — | — | — | — | — | |
| チャック | マニュアル | ● | ● | ● | ● | ● | ● | ● |
| 国内空油圧チャック | O | O | O | O | — | — | — | |
| 国内固体油圧チャック | O | O | — | — | — | — | — | |
| 輸入された空油圧チャック | O | O | O | O | O | O | O | |
| 輸入された固体油圧チャック | O | O | O | O | O | O | O | |
| 心押し台 | 手動心押し台 | ● | ● | ● | ● | ● | ● | ● |
| 油圧心押し台 | O | O | O | O | O | O | O | |
| 用具のポスト | 縦4-positon | ● | ● | ● | ● | ● | ● | ● |
| 横の6-positOn | O | O | O | O | O | O | O | |
| 横の8-positon | — | — | O | O | O | O | O | |
| 冷却剤システム | 強制風の冷却 | ● | ● | ● | ● | — | — | — |
| 電気パネルのための熱交換器 | O | O | O | O | ● | ● | ● | |
| 電気熱制御装置 | O | O | O | O | O | O | O | |
| 他の選択か特徴 | 安定した残り | O | O | O | O | O | O | O |
| 従節の残り | O | O | O | O | O | O | O | |
| 4顎のチャック | O | O | O | O | O | O | O | |
| 外的な手動ハンドル | O | O | O | O | O | O | O | |
●---標準 O---任意 —--N/A
主要な指定
| プロダクト モデル | 単位 | CKA6163A | CKA6180A | CKA61100A | |
| 最高。ベッド上の振動直径 | mm | Ø630 | Ø800 | Ø1000 | |
| 十字のスライド上のMax.swingの直径 | mm | Ø320 | Ø490 | Ø700 | |
| 最高。工作物の長さ | mm | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| 最高。切断長さ | mm | 795/1245/1845/2745/3785/4745 （縦の4位置） 690/1140/1740/2640/3680/4640 （横の6/8位置） |
795/1245 （縦の4位置） 690/1140 （横の6/8位置） |
||
| Max.turningの直径 | 縦の4位置 | mm | Ø630 | Ø800 | Ø800 |
| 横の6位置 | mm | Ø620 | Ø620 | Ø620 | |
| 横の8位置 | mm | Ø620 | Ø620 | Ø620 | |
| 紡錘の中心の高さ | mm | 315 | 400 | 515 | |
| 紡錘モーター力 | kW | 11 | |||
| 紡錘穴 | mm | Ø100 | |||
| 紡錘穴の先を細くすること | Ø120 1:20 | ||||
| タイプの紡錘の鼻 | C11 | ||||
| 紡錘の速度範囲 | r/min | 10-1000 （インバーター主導のモーター） 4つの範囲マニュアル |
|||
| Taistockのクイル直径 | mm | Ø100 | |||
| 心押し台のクイル旅行 | mm | 240 | |||
| 心押し台のクイル先を細くすること | 6 MT無し | ||||
| Ｘ軸のMax.travel | mm | 320 | 400 | 400 | |
| Max.travelofのZ軸 | mm | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| X/のZ軸の急速な横断 | m/min | 4/7.5 （1000,1500,2000）、4 4(3000)、4/3.5 （4000,5000） | |||
| 用具のすねのサイズ（縦4-positon） | mm | 32X25 | |||
| X正確さを置くZ軸 | mm | 0.018/0.024(1000) 0.026 （1500,2000） 0.030 （3000,4000,5000） |
0.018/0.024(1000) 0.026(1500) |
||
| X/Zのaxisrepeatabilityの正確さ | mm | 0.006/0.011(1000) 0.014 （1500,2000） - （2000年またはもっと） |
0.006/0.011(1000) 0.014(1500) |
||
| 機械次元 （L*W*H） |
mm | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| 機械重量 | kg | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
製品のハイライト
