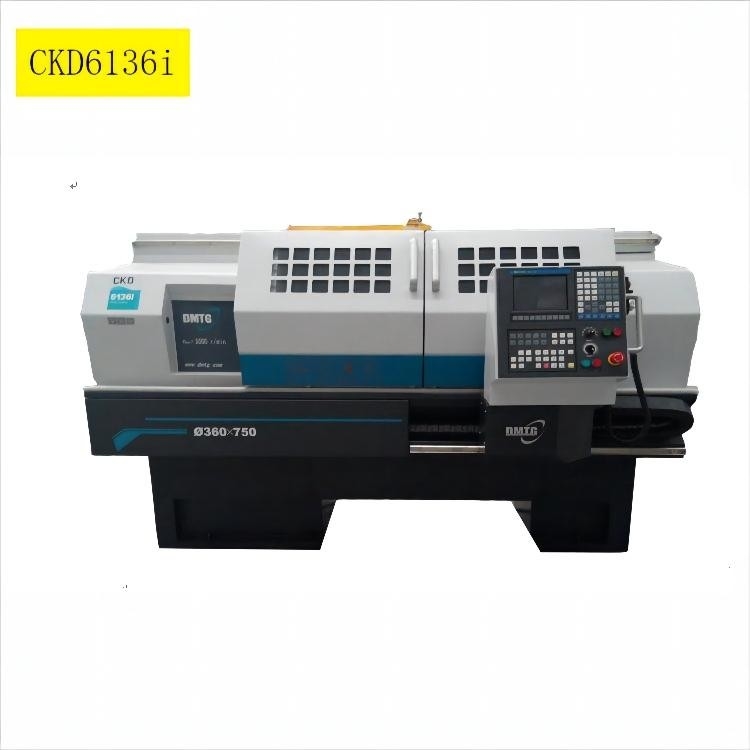

横の平床式トレーラーCNCの旋盤はCKD6136i 20を- 3000r/Min紡錘の速度機械で造る
製品詳細
| 製品名: | CKD6136i フラットベッド CNC 旋盤 | 最高。ベッド上の振動直径: | Ø360mm |
|---|---|---|---|
| 横スライド上の最大振動直径: | Ø180mm | 最高。工作物の長さ: | 750/1000mm |
| 最大。切断長: | 580/830mm | スピンドルモーター出力: | 5.5(サーボモーター) |
| スピンドル穴: | Ø52mm | チャックサイズ: | Ø205mm |
| タイプの紡錘の鼻: | A2-6 | 紡錘の速度範囲: | 20-3000r/分 |
| ハイライト |
横のCNCの旋盤機械,3000r/Min CNCの旋盤機械,横の平床式トレーラーCNCの旋盤機械 |
||
製品説明
陶磁器CKD6136iの平床式トレーラーCNCの旋盤からの広く利用された高品質
機械特徴および主技術的な表示器
1) 工作機械は従来の横の旋盤のレイアウトを採用する。全体の設計によい気密性があり、安全基準に合う。ベッドのような主要な基本的な部分および足はすべて樹脂の砂、人工的に老化する処置と投げられ、全機械の安定性は優秀である。
2) 工作機械の縦方向および側面動きの斧は脈拍のエンコーダーの位置の検出およびフィードバックを用いるサーボ モーター、精密球ねじ組、高い剛性率の精密合成の忍耐ドライブおよびsemi-closedループ制御 システムによって運転される。
3) 紡錘の速度は高く、可変的な頻度速度の正規の範囲は選ぶことができ全機械の騒音は低い。
4) 紡錘の直通の穴の直径は大きい、棒を渡す機能は強く、適用範囲は広い。
5) 効果的に工作機械の動的応答の特徴およびねじガイド・レールの耐用年数を改善できる球のねじおよびガイド・レールの共同表面の強制自動潤滑のための中心にされたルブリケーターによって装備されている。
6) 用具のポストを持ち上げないで任意内部スプレー タイプは工作物の表面質を改善することおよび冷却剤がはねかけることを防ぐことをより促す。
7) 工作機械の標準的な構成は国内有名なブランドの縦の4場所のタレットを採用する。特別な構成は6つの場所のような横のタレットを選ぶことができる;
製品構成
| プロダクト モデル | 単位 | CKD6136i | CKD6140i | CKD6150A | |
| 最高。ベッド上の振動直径 | mm | Ø360 | Ø400 | Ø500 | |
| 十字のスライド上のMax.swingの直径 | mm | Ø180 | Ø200 | Ø280 | |
| 最高。工作物の長さ | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| 最高。切断長さ | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turningの直径 | 縦の4位置 | mm | Ø360 | Ø400 | Ø500 |
| 横の6位置 | mm | Ø300 | Ø300 | Ø400 | |
| 紡錘の中心の高さ | mm | 186 | 200 | 250 | |
| 紡錘モーター力 | kW | 5.5 （サーボ モーター） | 5.5 （サーボ モーター） | 7.5/11 （サーボ モーター） | |
| 紡錘穴 | mm | Ø52 | Ø52 | Ø82 | |
| チャックのサイズ | mm | Ø205 | Ø205 | Ø250 | |
| 紡錘穴の先を細くすること | No.6 MT | No.6 MT | Ø90 1:20 | ||
| タイプの紡錘の鼻 | A2-6 | A2-6 | C8 | ||
| 紡錘の速度範囲 | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Taistockのクイル直径 | mm | Ø63 | Ø63 | Ø75 | |
| 心押し台のクイル旅行 | mm | 140 | 140 | 150 | |
| 心押し台のクイル先を細くすること | No.4 MT | No.4 MT | No.5 MT | ||
| Ｘ軸のMax.travel | mm | 230 | 240 | 280 | |
| Max.travelofのZ軸 | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| X/のZ軸の急速な横断 | m/min | 4/6 | 4/6 | 4/8 （750、1000,1500） 4 6(2000) |
|
| 用具のすねのサイズ（縦4-positon） | mm | 20X20 | 20X20 | 25X25 | |
| X正確さを置くZ軸 | mm | 0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) 0.026 （1500、2000年） |
|
| X/Zのaxisrepeatabilityの正確さ | mm | 0.006/ 0.008(750) 0.011(1000) |
0.006/ 0.008(750) 0.011(1000) |
0.006/0.008(750) 0.011(1000) 0.014 （1500、2000年） |
|
| 機械次元 （L*W*H） |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| 機械重量 | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 （750） 2600 （1000） 2700 （1500） 2800(2000) |
|
私達のサービス
プリセール サービス
*照会および相談サポート。
*テスト サポートを見本抽出しなさい。
*私達の工場を見なさい
売り上げ後のサービス
*訓練する訓練する機械を取付ける方法を機械を使用する方法を。
*エンジニアは機械類を海外に整備して利用できる。
*保証はこの期間の間に1年、私達無料で提供する部品（質問題）をである。
