CDE-Aトルノの手動旋盤機械慣習的なCDE6166A CDE6266A
製品詳細
| 製品名: | CDE6166A/CDE6266Aの横の旋盤機械 | 最高。ベッド上の振動直径: | Ø660mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø430mm | ギャップのMax.swingの直径: | —/Ø910mm |
| 最高。工作物の長さ: | 750/1000/1500/2000/3000mm | 最高。切断長さ: | 700/950/1450/1950/2950mm |
| 紡錘穴: | Ø52mm （正当な棒diameter≤Ø50） | 紡錘の速度範囲: | 11-1400rpm （22の速度） |
| 紡錘モーター力: | 7.5kw/1440rpm （50HZ）は選択する:5.5kw/1150rpm （60HZ） | 心押し台のクイルの直径: | Ø75mm |
| ハイライト |
慣習的な手動旋盤機械,慣習的なCDE-Aの旋盤機械 |
||
製品説明

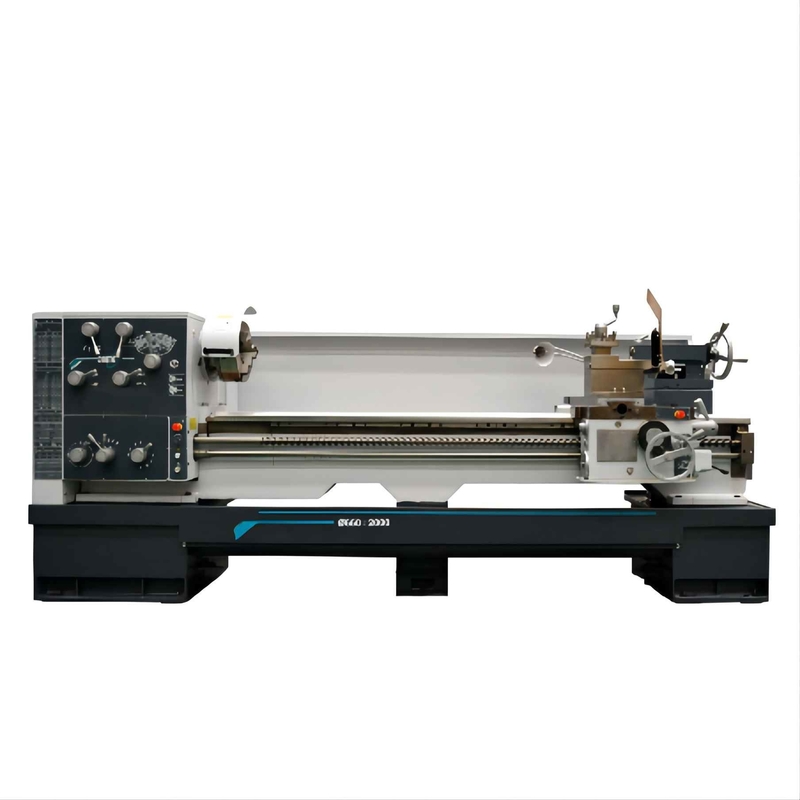

CDE-AシリーズCDE6166A/CDE6266A工作機械のトルノConvencionalの手動旋盤機械
主要なFeaturers:
- CDEシリーズ旋盤は鋼鉄、鋳鉄、非金属材料を処理できる;
- 精密はIT7レベルまで達することができる;
- 表面の粗さは1.6まで等級である場合もある;
- ベッドは高級な鋳鉄から成っている、
- ガイドの方法は癒やす極度の低周波である。
主要な使用法:
- それは側近グループ、外の円および終りおよびヘッド表面、先を細くすることの表面を機械で造ることができる。
- ギャップの旋盤は変形の部品を処理できる。
- 機能は鋭いのが含まれていて、広がっている。
- 糸の切断:、インチ、正反対ピッチ、モジュールの糸メートル;
製品構成
| プロダクト モデル | 単位 | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| 指定 | ||||||||
| 最高。ベッド上の振動直径 | mm | Ø400 | Ø500 | Ø660 | ||||
| 十字のスライド上のMax.swingの直径 | mm | Ø220 | Ø290 | Ø430 | ||||
| ギャップのMax.swingの直径 | mm | — | Ø700 | — | Ø760 | — | Ø910 | |
| ギャップの長さ | mm | — | 260 | — | 260 | — | 260 | |
| 最高。工作物の長さ | mm | 750/1000/1500/2000/3000 | ||||||
| 最高。切断長さ | mm | 700/950/1450/1950/2950 | ||||||
| 紡錘 | ||||||||
| 紡錘の鼻 | C6 | |||||||
| 紡錘穴 | mm | Ø52 （正当な棒直径≤Ø50） | ||||||
| 紡錘穴の先を細くすること | No.6 MT | |||||||
| Max.Spindleのトルク | Nm | 1586 | ||||||
| 紡錘の速度範囲 | rpm | 11-1400 （22の速度） | ||||||
| 紡錘の中心の高さ | mm | 220 | 250 | 325 | ||||
| 紡錘モーター力 | 7.5kw/1440rpm （50HZ）は選択する:5.5kw/1150rpm （60HZ） | |||||||
| 心押し台 | ||||||||
| 心押し台のクイルの直径 | mm | Ø75 | ||||||
| 心押し台のクイルの旅行 | mm | 150 | ||||||
| 心押し台のクイルの先を細くすること | No.5 MT | |||||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||||
| 縦方向の供給 | 0.035の〜 2.842mm/r （63の速度）の*0.0013 〜 0.1057in/r （63の速度） | |||||||
| 十字の供給 | 0.009 | 0.804 mm/r *0.0003 | 0.0304in/r | |||||||
| メートル糸 | mm | 0.5の〜 240の（66種類） *0.5 〜 160 （43種類） | ||||||
| モジュラー糸 | mm | 0.25の〜 120の（57種類） *0.25 〜 80 （38種類） | ||||||
| インチの糸 | TPI | 80 〜 1/4の（49種類） *80 〜 1/4 （47種類） | ||||||
| 直径ピッチの糸 | DP | 160 〜 7/16の（50種類） *160 〜 7/16 （48種類） | ||||||
| 用具のポスト | ||||||||
| Max.toolのすねのサイズ | mm | 25X25 | ||||||
| 上のスライドの旅行 | mm | 150 | ||||||
| 上のスライドの旋回装置の角度 | ±45° | |||||||
| 用具のポストのMax.Travel | Ｘ軸 | mm | 348 | 373 | ||||
| Z軸 | mm | 700/950/1450/1950/2950 | ||||||
| 機械次元 （L*W*H） |
mm | 2400X1198X1264 （750） 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 （750） 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 （750） 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| 機械重量 | CDE61 | kg | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
