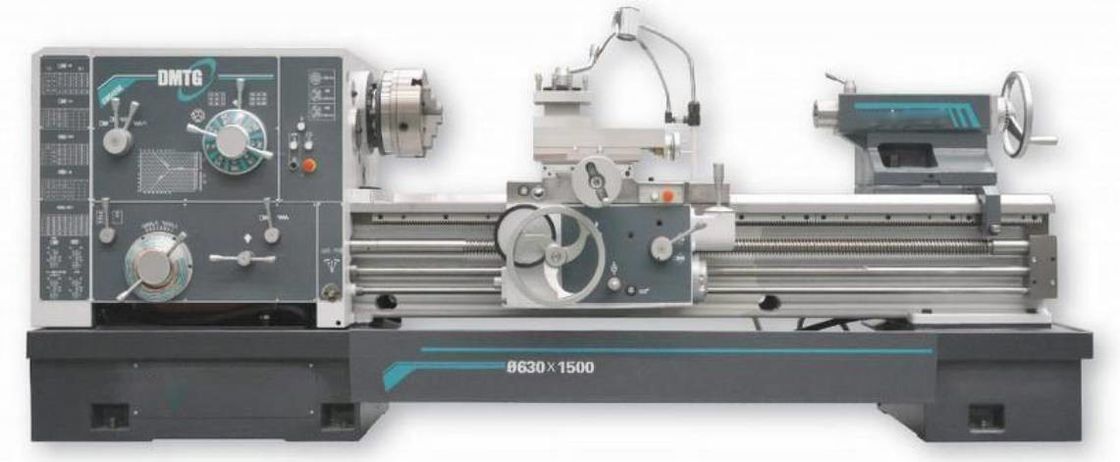

トルノの横の頑丈な精密旋盤CW6163E CW6263E
製品詳細
| 製品名: | CW6163E/CW6263Eの横の旋盤機械 | 最高。ベッド上の振動直径: | Ø630mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø350mm | ギャップのMax.swingの直径: | —/Ø800mm |
| 最高。工作物の長さ: | 1000/1500/2000/3000/4000/5000/6000mm | 最高。切断長さ: | CW6163E:850/1350/1850/2850/3850/4850/5850mm CW6263E:600/1100/1600/2600/3600/4600/5600mm |
| 紡錘穴: | Ø100 （C11） （正当な棒diameter≤Ø98） *Ø105 （D11） （正当な棒diameter≤Ø103）は選択する:Ø130 （正当な棒diameter≤Ø128） | 紡錘の速度範囲: | 7.5-1000 （18の速度） |
| 心押し台のクイルの直径: | Ø100mm | 心押し台のクイルの旅行: | 250mm |
| ハイライト |
トルノの頑丈な精密旋盤,CW6163Eの頑丈な精密旋盤,CW6263Eの頑丈な横の旋盤 |
||
製品説明
高精度の頑丈な旋盤機械価格トルノCW6163E/CW6263E
プロダクト提示
CW-Eシリーズ横の旋盤は回転表面と内部および外の円柱表面、円錐表面および他の部品を回すためのさまざまな回転仕事を、主に引き受けることができる。端の表面の回転、さまざまで一般的なメートル、インチ、係数および直径の糸の溝を作ること、切断、あくこと、および回転。この工作機械は小さいバッチ工程の研修会のために特に適しておよび機械修理研修会、鋼鉄を処理する、鋳鉄および非鉄金属および他の材料できる。横の旋盤とサドルの旋盤間の主な違いは、直径の処理の範囲をサドルの旋盤が取り外し可能なサドルが付いているベッドを備えていること拡大する、ディスク部品および変形させた部品の処理のために非常に適している。それはメートル工作機械、インチの工作機械およびさまざまな特殊関数のさまざまな組合せを提供できる。この工作機械の処理された部分の次元の正確さはIT7に水平に達し表面の粗さはRa1.6レベルに達することができる。
| 標準的な構成 | |
| 3顎のチャック | 4方法用具のポスト |
| 安定した残り（3000mm標準≥ <3000mm-option> | |
| 残り（3000mm標準≥に続きなさい <3000mm-option> | |
| 標準的なツールキット | |
| 任意構成 | ||
| 4顎のチャック | チャックの監視 | |
| 用具のポストの監視 | 後部しぶき監視 | |
| 紡錘穴のØ130Diameter | 15kW紡錘モーター | |
| 心押し台の中心 | 面板 | 糸のダイヤル |
| ドライブ版 | 先を細くすること回転付属品 | DRO |
| アンカー・ボルト | 紡錘の中心および中心の袖 | |
| 調節可能なパッド | フット ブレーキ（利用できる1000mm~3000mm） | |
製品構成
| プロダクト モデル | 単位 | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| 指定 | ||||||||
| 最高。ベッド上の振動直径 | mm | Ø630 | Ø800 | Ø1000 | ||||
| 十字のスライド上のMax.swingの直径 | mm | Ø350 | Ø480 | Ø710 | ||||
| ギャップのMax.swingの直径 | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| ギャップの長さ | mm | — | 350 | — | 350 | — | 350 | |
| 最高。工作物の長さ | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| 最高。切断長さ | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| 紡錘 | ||||||||
| 紡錘の鼻 | C11 *D11 | |||||||
| 紡錘穴 | mm | Ø100 （C11） （正当な棒直径≤Ø98） *Ø105 （D11） （正当な棒diameter≤Ø103） 選択しなさい:Ø130 （正当な棒diameter≤Ø128） |
||||||
| チャックのサイズ | mm | Ø315 | Ø400 | Ø400 | ||||
| 紡錘穴の先を細くすること | メートル120 （1:20） 選択しなさい:紡錘穴Ø130-メートル140 （1:20） |
|||||||
| Max.Spindleのトルク | Nm | 2400 | ||||||
| 紡錘の速度範囲 | rpm | 7.5-1000 （18の速度） | ||||||
| 紡錘の中心の高さ | mm | 315 | 400 | 515 | ||||
| 紡錘モーター力 | 11kw/1460rpm （50HZ）は選択する:15kw/1460rpm （50HZ） | |||||||
| 心押し台 | ||||||||
| 心押し台のクイルの直径 | mm | Ø100 | ||||||
| 心押し台のクイルの旅行 | mm | 250 | ||||||
| 心押し台のクイルの先を細くすること | No.6 MT | |||||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||||
| 縦方向の供給 | メートルねじ | mm/r | 64の速度1/1 0.1-1.52;16/1 1.6-24.3 | |||||
| インチねじ | in/r | 64速度*1/1 0.0019の〜 0.0612;*16/1 0.0305-0.98 | ||||||
| 十字の供給 | 縦方向の供給の1/2の時間 | |||||||
| メートル糸 | mm | 0.5の〜 240 （52種類） *1-256 （57種類） |
1-240 （50種類） *1-256 （57種類） |
0.5の〜 240 （52種類） *1-256 （57種類） |
||||
| モジュラー糸 | mm | 0.5の〜 120の（53種類） *0.5 〜 128 （57種類） | ||||||
| インチの糸 | TPI | 28-1 （34種類） *32〜 1/16 （67種類） |
14-1 （26種類） *32-1/16 （67種類） |
28-1 （34種類） *32-1/16 （67種類） |
||||
| 直径ピッチの糸 | DP | 28-1 （24種類） *32〜 1/8 （57種類） | ||||||
| 用具のポスト | ||||||||
| Max.toolのすねのサイズ | mm | 30X30 | ||||||
| 上のスライドの旅行 | mm | 200 | ||||||
| 上のスライドの旋回装置の角度 | ±90° | |||||||
| 機械次元 （L*W*H） |
mm | 3180X1340X 1830(1000) 3630X1340X1830 （1500の） 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 （2000年の） 5130X1380X1830 （3000） 6040X1470X1830 （4000） 7120X1470X1830 （5000） 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 （1500の） 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 （4000） 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| 機械重量 | CW61xxx | kg | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
製品のハイライト
高精度の頑丈な旋盤機械価格トルノCW6163E/CW6263E プロダクト提示 CW-Eシリーズ横の旋盤は回転表面と内部および外の円柱表面、円錐表面および他の部品を回すためのさまざまな回転仕事を、主に引き受けることができる。端の表面の回転、さまざまで一般的なメートル、インチ、係数および直径の糸の溝を作ること、切断、あくこと、および回転。この工作機械は小さいバッチ工程の研修会のために特に適しておよび機械修理研修会、鋼鉄を処理する、鋳鉄および非鉄金属および他の材料できる。横の旋盤とサドルの旋盤間の主な違いは、直径の処理の範囲をサドルの旋盤が取り外し可能なサドルが付いているベッドを備えていること拡大...
