トルノの横の頑丈な回転機械旋盤CW61100M CW62100M
製品詳細
| 製品名: | CW61100M/CW62100Mの横の旋盤機械 | 最高。ベッド上の振動直径: | Ø1000mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø630mm | ギャップのMax.swingの直径: | —/Ø1400mm |
| 最高。工作物の長さ: | 1500/2000/3000/4000/5000/6000/の（8000 CW61xxxM） mm | 最高。切断長さ: | 1300/1800/2800/3800/4800/5800/の（7800 CW61xxxM） mm |
| 紡錘穴: | Ø130が（棒直径≤Ø128を通る） | 紡錘の速度範囲: | 3.15-315* （21Speeds） （逆転4.5の〜 390 12の速度） |
| 紡錘モーター力: | 22選択しなさい:30 | 心押し台のクイルの直径: | Ø160 （最高。工作物の重量6T）;選択しなさい:Ø200 （最高。工作物の重量8T） Ø240 （最高。工作物の重量10T） |
| ハイライト |
トルノの頑丈な回転機械,CW61100Mの頑丈な回転機械,トルノの横の回転旋盤 |
||
製品説明

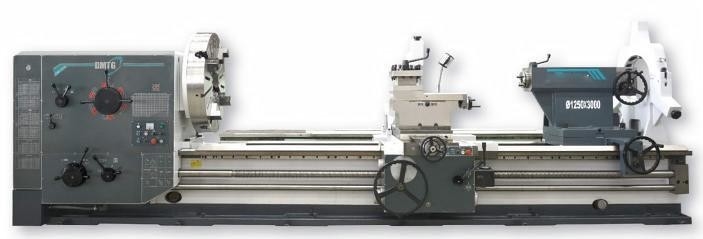

CW61100M/CW62100Mの工作機械の頑丈なトルノの回転旋盤機械
プロダクト提示
CW-Mシリーズ横の旋盤は成長した構造、高い発電、強い剛性率および広い紡錘の速度範囲を備えている。それは強力なか高速切断のために適している。それはさまざまなシャフトおよびディスク部品の内部および外の円柱表面、円錐表面および端の表面を完了できる。、溝を作ること、溝を彫ること、あくことおよび叩き他のプロセスは、および（特別な糸は相談しなければなり）メートル糸、インチの糸、係数の糸、直径ピッチの糸および先を細くすることの糸を処理でき、大きく、複雑な部品の優越性の処理を示す。
| 標準的な構成 | |
| 4顎のチャック | 4方法用具のポスト |
| 安定した残り（3000mm標準≥ <3000mm-option> | |
| 残り（3000mm標準≥に続きなさい <3000mm-option> | |
| 中心 | |
| 紡錘の中心の袖 | |
| 標準的なツールキット | |
| 任意構成 | ||
| チャックの監視 | 用具のポストの監視 | 後部しぶき監視 |
| 先を細くすること回転付属品 | 30kW紡錘モーター | DRO |
| 糸のダイヤル | 大型の安定した残り | |
| ローラー装置 | 陶酔するような義務の心押し台 | |
| 電気心押し台 | ||
製品構成
| プロダクト モデル | 単位 | CW61100M | CW62100M | CW61125M | CW62125M | |
| 指定 | ||||||
| 最高。ベッド上の振動直径 | mm | Ø1000 | Ø1250 | |||
| 十字のスライド上のMax.swingの直径 | mm | Ø630 | Ø880 | |||
| ギャップのMax.swingの直径 | mm | — | Ø1400 | — | Ø1650 | |
| ギャップの長さ | mm | — | 772 | — | 772 | |
| 最高。工作物の長さ | mm | 1500/2000/3000/4000/5000/6000/（8000 CW61xxxM） | ||||
| 最高。切断長さ | 1300/1800/2800/3800/4800/5800/（7800 CW61xxxM） | |||||
| 最高。工作物の重量 | kg | 6000 （選択しなさい:8000 10000） | ||||
| ベッドの案内面の幅 | mm | 755 | ||||
| 紡錘 | ||||||
| 紡錘の鼻 | A2-15 | |||||
| 紡錘穴 | mm | Ø130が（棒直径≤Ø128を通る） | ||||
| チャックのサイズ | mm | Ø1000 | Ø1000 | |||
| 紡錘穴の先を細くすること | メートル140 （1:20） （袖を減らしていてNo.6MTが140mm、） |
|||||
| Max.Spindleのトルク | kNm | 10.5は（22kW）選択する:12.5 （30のkW） | ||||
| 紡錘の速度範囲 | rpm | 3.15-315* （21Speeds） （逆転4.5の〜 390 12の速度） | ||||
| 紡錘の中心の高さ | mm | 500 | 625 | |||
| 紡錘モーター力 | kW | 22選択しなさい:30 | ||||
| 心押し台 | ||||||
| 心押し台のクイルの直径 | mm | Ø160 （最高。工作物の重量6T）; 選択しなさい:Ø200 （最高。工作物の重量8T） Ø240 （最高。工作物の重量10T） |
||||
| 心押し台のクイルの旅行 | mm | 300 | ||||
| 心押し台のクイルの先を細くすること | mm | メートル80 （袖を減らしていてN0.6MTが80mm、）;（Ø200 X Ø240 NO 6 MT） | ||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||
| 縦方向の供給 | 0.1-12 mm/rpm （56種類）;*0.0032 | 0.40 in/rpm （56種類） | |||||
| 十字の供給 | 0.05-6 mm/rpm 56の種類;*0.0016 〜 0.20 in/rpm （56種類） | |||||
| メートル糸 | mm | 1-120 （52種類）;*1-120 （52種類） | ||||
| モジュラー糸 | mm | 0.5-60 （46種類）;*0.5〜 60 （46種類） | ||||
| インチの糸 | TPI | 1/4-30 （43種類）;*1/4 〜 30 （43種類） | ||||
| 直径ピッチの糸 | DP | 1/2-60 （49種類）;*1/2-60 （49種類） | ||||
| 用具のポスト | ||||||
| 用具のすねのサイズ | mm | 45X45 | ||||
| 上のスライドの旅行 | mm | 300 | ||||
| 機械次元 （L*W*H） |
mm | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| 機械重量 | kg | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
注:チャックの限界は、最高の紡錘の制限速度Ø1250mmのØ1600mmのチャックが取付けられている場合Ø1000mmのチャックが取付けられている、最高の紡錘の制限速度はØ200r/minである場合Ø315r/minであり
