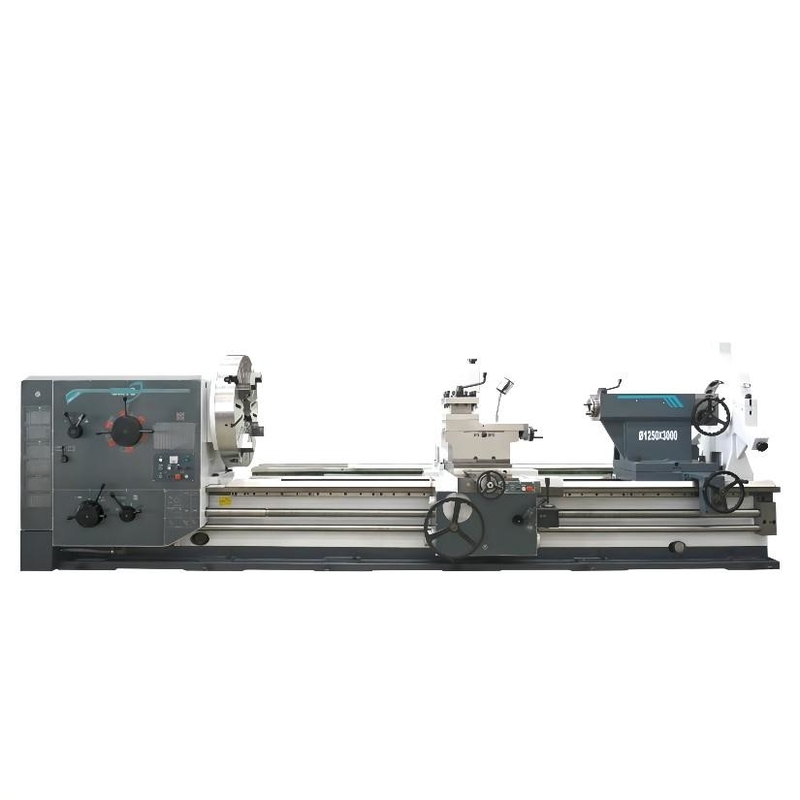

横の慣習的な旋盤機械CW61125M CW62125M手動中心の旋盤
製品詳細
| 製品名: | CW61125M/CW62125Mの横の旋盤機械 | 最高。ベッド上の振動直径: | Ø1250mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø880mm | ギャップのMax.swingの直径: | —/Ø1650mm |
| 最高。工作物の長さ: | 1500/2000/3000/4000/5000/6000/の（8000 CW61xxxM） mm | 最高。切断長さ: | 1300/1800/2800/3800/4800/5800/の（7800 CW61xxxM） mm |
| 紡錘の鼻: | A2-15 | 紡錘穴: | Ø130が（棒直径≤Ø128を通る） |
| 紡錘の速度範囲: | 3.15-315* （21Speeds） （逆転4.5の〜 390 12の速度） | 心押し台のクイルの直径: | Ø160 （最高。工作物の重量6T）;選択しなさい:Ø200 （最高。工作物の重量8T） Ø240 （最高。工作物の重量10T） |
| ハイライト |
CW61125Mの慣習的な旋盤機械,CW62125Mの慣習的な旋盤機械,CW62125Mの横の手動中心の旋盤 |
||
製品説明
CW61125M/CW62125Mの販売のための慣習的な旋盤の中国機械手動中心の旋盤
製品構成
| プロダクト モデル | 単位 | CW61100M | CW62100M | CW61125M | CW62125M | |
| 指定 | ||||||
| 最高。ベッド上の振動直径 | mm | Ø1000 | Ø1250 | |||
| 十字のスライド上のMax.swingの直径 | mm | Ø630 | Ø880 | |||
| ギャップのMax.swingの直径 | mm | — | Ø1400 | — | Ø1650 | |
| ギャップの長さ | mm | — | 772 | — | 772 | |
| 最高。工作物の長さ | mm | 1500/2000/3000/4000/5000/6000/（8000 CW61xxxM） | ||||
| 最高。切断長さ | 1300/1800/2800/3800/4800/5800/（7800 CW61xxxM） | |||||
| 最高。工作物の重量 | kg | 6000 （選択しなさい:8000 10000） | ||||
| ベッドの案内面の幅 | mm | 755 | ||||
| 紡錘 | ||||||
| 紡錘の鼻 | A2-15 | |||||
| 紡錘穴 | mm | Ø130が（棒直径≤Ø128を通る） | ||||
| チャックのサイズ | mm | Ø1000 | Ø1000 | |||
| 紡錘穴の先を細くすること | メートル140 （1:20） （袖を減らしていてNo.6MTが140mm、） |
|||||
| Max.Spindleのトルク | kNm | 10.5は（22kW）選択する:12.5 （30のkW） | ||||
| 紡錘の速度範囲 | rpm | 3.15-315* （21Speeds） （逆転4.5の〜 390 12の速度） | ||||
| 紡錘の中心の高さ | mm | 500 | 625 | |||
| 紡錘モーター力 | kW | 22選択しなさい:30 | ||||
| 心押し台 | ||||||
| 心押し台のクイルの直径 | mm | Ø160 （最高。工作物の重量6T）; 選択しなさい:Ø200 （最高。工作物の重量8T） Ø240 （最高。工作物の重量10T） |
||||
| 心押し台のクイルの旅行 | mm | 300 | ||||
| 心押し台のクイルの先を細くすること | mm | メートル80 （袖を減らしていてN0.6MTが80mm、）;（Ø200 X Ø240 NO 6 MT） | ||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||
| 縦方向の供給 | 0.1-12 mm/rpm （56種類）;*0.0032 | 0.40 in/rpm （56種類） | |||||
| 十字の供給 | 0.05-6 mm/rpm 56の種類;*0.0016 〜 0.20 in/rpm （56種類） | |||||
| メートル糸 | mm | 1-120 （52種類）;*1-120 （52種類） | ||||
| モジュラー糸 | mm | 0.5-60 （46種類）;*0.5〜 60 （46種類） | ||||
| インチの糸 | TPI | 1/4-30 （43種類）;*1/4 〜 30 （43種類） | ||||
| 直径ピッチの糸 | DP | 1/2-60 （49種類）;*1/2-60 （49種類） | ||||
| 用具のポスト | ||||||
| 用具のすねのサイズ | mm | 45X45 | ||||
| 上のスライドの旅行 | mm | 300 | ||||
| 機械次元 （L*W*H） |
mm | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| 機械重量 | kg | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
注:チャックの限界は、最高の紡錘の制限速度Ø1250mmのØ1600mmのチャックが取付けられている場合Ø1000mmのチャックが取付けられている、最高の紡錘の制限速度はØ200r/minである場合Ø315r/minであり
標準的な構成
4顎のチャック
心押し台のLive&fixedの中心
用具のポストの監視
アンカー・ボルト
安定したrest&Followの残り
（≥3000標準的な<3000mm-option>
4方法用具のポスト
紡錘の中心および中心の袖
チャックの監視
標準的なツールキット及びオイル銃
任意
糸のダイヤル
30kw紡錘モーター
大型の安定した残り
陶酔するような義務の心押し台
反ibration/調節可能なパッド
クイック チェンジ用具のポスト
DRO
Electicalの心押し台
ローラー装置
（CWM）

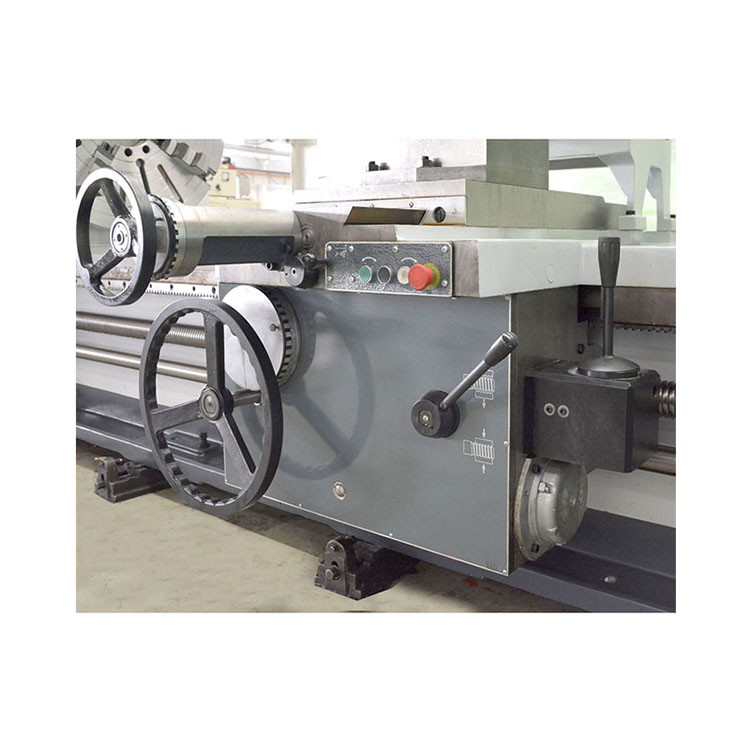

プロダクト提示
