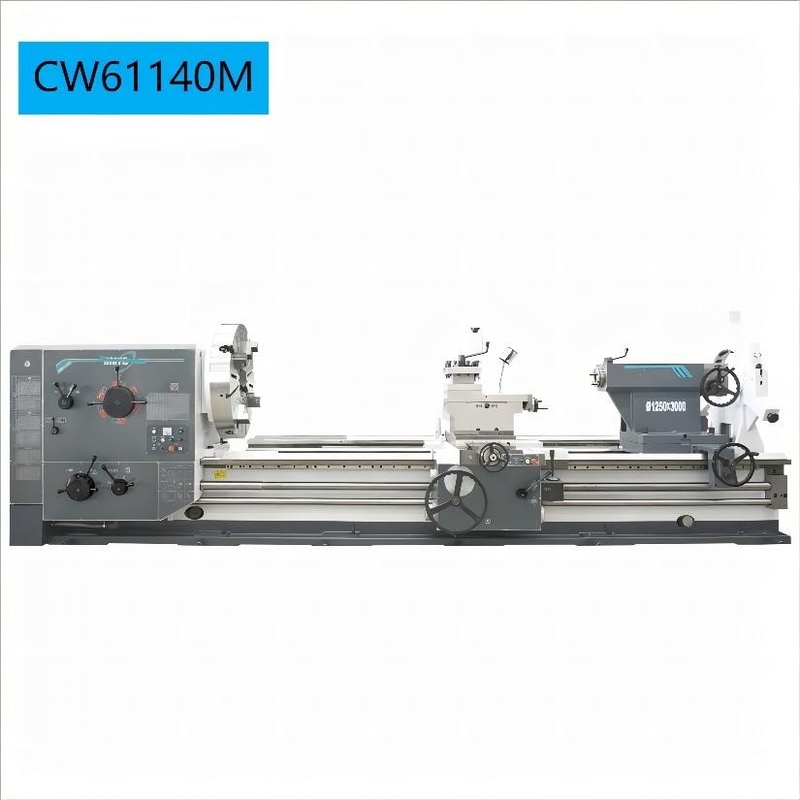

頑丈な金属の仕事の旋盤機械横の手動CW61140M CW62140M
製品詳細
| 製品名: | CW61140M/CW62140Mの大きく、複雑な部品を処理するための横の旋盤機械 | 最高。ベッド上の振動直径: | Ø1400mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø1030mm | ギャップのMax.swingの直径: | —/Ø1800mm |
| 最高。工作物の長さ: | 1500/2000/3000/4000/5000/6000/の（8000 CW61xxxM） mm | 最高。切断長さ: | 1300/1800/2800/3800/4800/5800/の（7800 CW61xxxM） mm |
| 紡錘穴: | Ø130が（棒直径≤Ø128を通る） | 紡錘の速度範囲: | 3.15-315* （21Speeds） （逆転4.5の〜 390 12の速度） |
| 紡錘モーター力: | 22選択しなさい:30 | 心押し台のクイルの直径: | Ø160 （最高。工作物の重量6T）;選択しなさい:Ø200 （最高。工作物の重量8T） Ø240 （最高。工作物の重量10T） |
| ハイライト |
頑丈な金属の仕事の旋盤機械,CW61140Mの金属の仕事の旋盤機械 |
||
製品説明
CW61140M/CW62140Mシャフト/頑丈な横の手動旋盤を働かせるディスク金属
プロダクト提示
CW-Mシリーズ通常の旋盤に足を搭載する普及した直角の平らな形が広く前後ある。ベッドはG50の癒やす硬度と、癒やし、ひく高周波表面を経た。headboxギヤは歯の高周波癒やし、精密粉砕を経、ギヤ正確さは水平に7.に達することができる。この機械で処理される部品の次元の正確さはIT7に水平に達し表面の粗さは1.6レベルに達することができる。
| 標準的な構成 | |

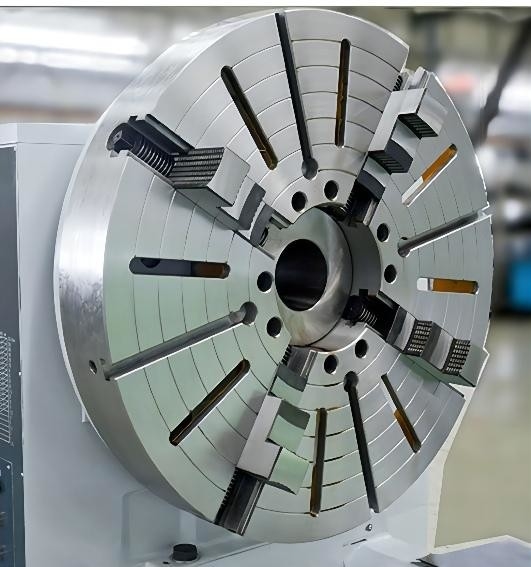

| 4顎のチャック | 4方法用具のポスト |
| 安定した残り（3000mm標準≥ <3000mm-option> | |
| 残り（3000mm標準≥に続きなさい <3000mm-option> | |
| 中心 | |
| 紡錘の中心の袖 | |
| 標準的なツールキット | |
| 任意構成 | ||
| チャックの監視 | 用具のポストの監視 | 後部しぶき監視 |
| 先を細くすること回転付属品 | 30kW紡錘モーター | DRO |
| 糸のダイヤル | 大型の安定した残り | |
| ローラー装置 | 陶酔するような義務の心押し台 | |
| 電気心押し台 | ||
製品構成
| プロダクト モデル | 単位 | CW61140M | CW62140M | CW61160M | CW62160M | |
| 指定 | ||||||
| 最高。ベッド上の振動直径 | mm | Ø1400 | Ø1600 | |||
| 十字のスライド上のMax.swingの直径 | mm | Ø1030 | Ø1230 | |||
| ギャップのMax.swingの直径 | mm | — | Ø1800 | — | Ø2000 | |
| ギャップの長さ | mm | — | 772 | — | 772 | |
| 最高。工作物の長さ | mm | 1500/2000/3000/4000/5000/6000/（8000 CW61xxxM） | ||||
| 最高。切断長さ | 1300/1800/2800/3800/4800/5800/（7800 CW61xxxM） | |||||
| 最高。工作物の重量 | kg | 6000 （選択しなさい:8000 10000） | ||||
| ベッドの案内面の幅 | mm | 755 | ||||
| 紡錘 | ||||||
| 紡錘の鼻 | A2-15 | |||||
| 紡錘穴 | mm | Ø130が（棒直径≤Ø128を通る） | ||||
| チャックのサイズ | mm | Ø1250 | Ø1600 | |||
| 紡錘穴の先を細くすること | メートル140 （1:20） （袖を減らしていてNo.6MTが140mm、） |
|||||
| Max.Spindleのトルク | kNm | 10.5は（22kW）選択する:12.5 （30のkW） | ||||
| 紡錘の速度範囲 | rpm | 3.15-315* （21Speeds） （逆転4.5の〜 390 12の速度） | ||||
| 紡錘の中心の高さ | mm | 700 | 800 | |||
| 紡錘モーター力 | kW | 22選択しなさい:30 | ||||
| 心押し台 | ||||||
| 心押し台のクイルの直径 | mm | Ø160 （最高。工作物の重量6T）; 選択しなさい:Ø200 （最高。工作物の重量8T） Ø240 （最高。工作物の重量10T） |
||||
| 心押し台のクイルの旅行 | mm | 300 | ||||
| 心押し台のクイルの先を細くすること | mm | メートル80 （袖を減らしていてN0.6MTが80mm、）;（Ø200 X Ø240 NO 6 MT） | ||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||
| 縦方向の供給 | 0.1-12 mm/rpm （56種類）;*0.0032 | 0.40 in/rpm （56種類） | |||||
| 十字の供給 | 0.05-6 mm/rpm 56の種類;*0.0016 〜 0.20 in/rpm （56種類） | |||||
| メートル糸 | mm | 1-120 （52種類）;*1-120 （52種類） | ||||
| モジュラー糸 | mm | 0.5-60 （46種類）;*0.5〜 60 （46種類） | ||||
| インチの糸 | TPI | 1/4-30 （43種類）;*1/4 〜 30 （43種類） | ||||
| 直径ピッチの糸 | DP | 1/2-60 （49種類）;*1/2-60 （49種類） | ||||
| 用具のポスト | ||||||
| 用具のすねのサイズ | mm | 45X45 | ||||
| 上のスライドの旅行 | mm | 300 | ||||
| 機械次元 （L*W*H） |
mm | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| 機械重量 | kg | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
注:チャックの限界は、最高の紡錘の制限速度Ø1250mmのØ1600mmのチャックが取付けられている場合Ø1000mmのチャックが取付けられている、最高の紡錘の制限速度はØ200r/minである場合Ø315r/minであり
