CDS6150B CDS6250Bの慣習的な旋盤機械手動エンジンの回転旋盤
製品詳細
| 製品名: | CDS6150B/CDS6250Bの横の旋盤機械 | 最高。ベッド上の振動直径: | Ø500mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø290mm | ギャップのMax.swingの直径: | —/Ø760mm |
| 最高。工作物の長さ: | 750/1000/1500/2000/3000mm | 最高。切断長さ: | 700/950/1450/1950/2950mm |
| 紡錘穴: | Ø82 （正当な棒diameter≤Ø80） mm | 紡錘の速度範囲: | 26-2000の（16の速度） rpm |
| 紡錘モーター力: | 7.5の（10 HP） kW | 心押し台のクイルの直径: | Ø75mm |
| ハイライト |
CDS6150Bの慣習的な旋盤機械,CDS6250Bの慣習的な旋盤機械,手動エンジンの回転旋盤 |
||
製品説明

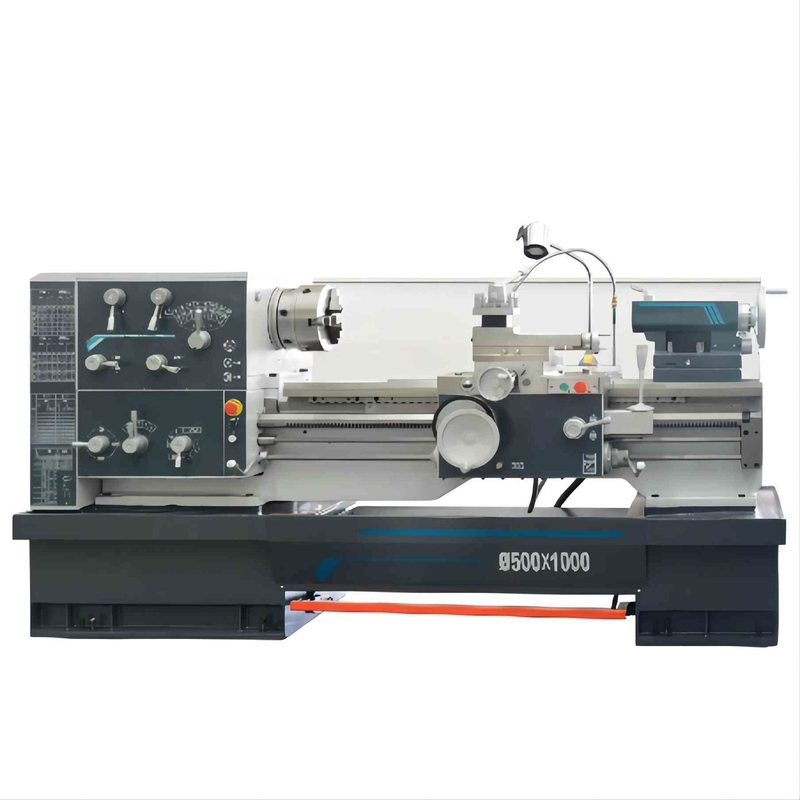

CDS6150B/CDS6250B中国機械慣習的な旋盤エンジンの旋盤手動機械金属の旋盤
主な特長

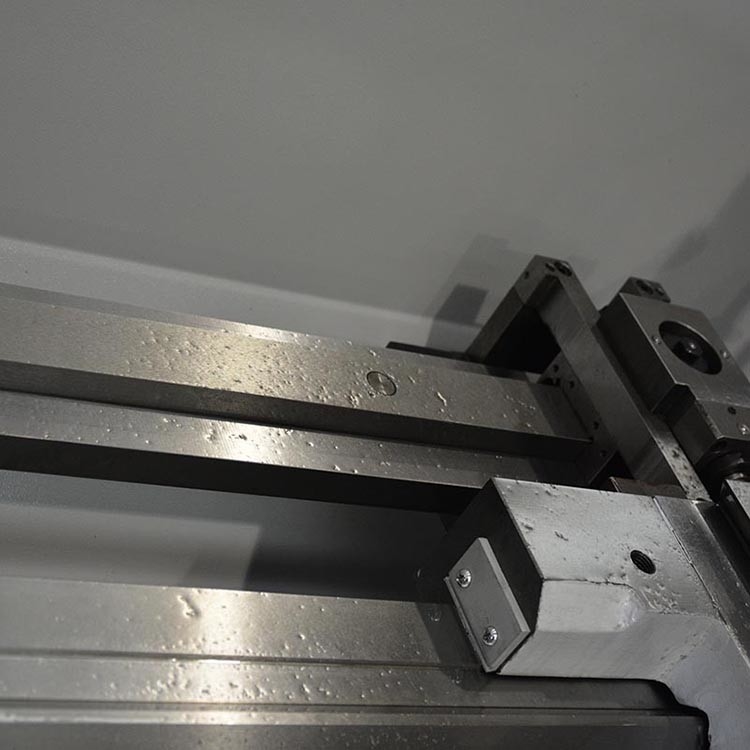

1. 本体は高力鋳鉄とcasted、機械ベッドのガイド・レールは山型および平らなガイド・レールのレイアウトを採用する。
従って大きいload-bearingセクションに高精度の切断を保障できる衝撃吸収性ある、およびよい剛性率が。
2。機械摩擦円板クラッチは工作機械の主要なシャフト箱で使用される:コントロール・レバーを通して、モーターの速度を変える必要性がない
そしてモーターを紡錘の速度の変更、停止、逆転、および紡錘箱が油を差すために強制されることを実現できる停止しなさい。

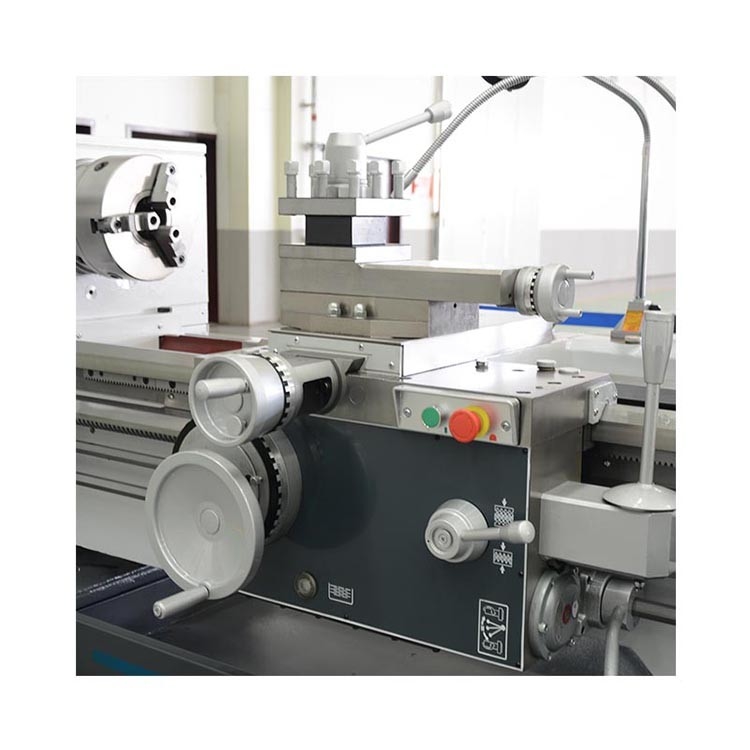

3. 高剛性率の高い信頼性の機械バイト ホルダー。
製品構成
| プロダクト モデル | 単位 | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| 指定 | ||||||||
| 最高。ベッド上の振動直径 | mm | Ø500 | Ø560 | Ø660 | ||||
| 十字のスライド上のMax.swingの直径 | mm | Ø290 | Ø350 | Ø440 | ||||
| ギャップのMax.swingの直径 | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| ギャップの長さ | mm | — | 280 | — | 280 | — | 280 | |
| 最高。工作物の長さ | mm | 750/1000/1500/2000/3000 | ||||||
| 最高。切断長さ | mm | 700/950/1450/1950/2950 | ||||||
| 紡錘 | ||||||||
| 紡錘の鼻 | D8 | |||||||
| 紡錘穴 | mm | Ø82 （正当な棒直径≤Ø80） | ||||||
| チャックのサイズ | mm | Ø250 | Ø315 | |||||
| 紡錘穴の先を細くすること | 90 mm/1:20 | |||||||
| Max.Spindleのトルク | Nm | 1100 | ||||||
| 紡錘の速度範囲 | rpm | 26-2000 （16の速度） | ||||||
| 紡錘の中心の高さ | mm | 250 | 280 | 325 | ||||
| 紡錘モーター力 | kW | 7.5 （10 HP） | ||||||
| 心押し台 | ||||||||
| 心押し台のクイルの直径 | mm | Ø75 | ||||||
| 心押し台のクイルの旅行 | mm | 150 | ||||||
| 心押し台のクイルの先を細くすること | No.5 MT | |||||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||||
| 縦方向の供給 | 0.044-1.48 mm/rpm （45種類）の*0.044〜 0.148 in/rpm （45種類） | |||||||
| 十字の供給 | 0.022~0.74mm/rpm （45種類） *0.031-0.092 in/rpm （45種類） | |||||||
| メートル糸 | mm | 0.5-80 （73の種類*53の種類） | ||||||
| モジュラー糸 | mm | 0.5-40 （45の種類*66の種類） | ||||||
| インチの糸 | TPI | 7/16-80 （47の種類*47の種類） | ||||||
| 直径ピッチの糸 | DP | 7/8~160 （47の種類*48の種類） | ||||||
| 用具のポスト | ||||||||
| Max.toolのすねのサイズ | mm | 25X25 | ||||||
| 上のスライドの旅行 | mm | 150 | ||||||
| 機械次元 （L*W*H） |
mm | 2680X1223X1295 （750） 2930X1223X1295 （1000の） 3430X1223X1295 （1500の） 3930X1223X1295 （2000年の） 4930X1223X1295 （3000） | 2680X1223X1325 （750） 2930X1223X1325 （1000） 3430X1223X1325 （1500の） 3930X1223X1325 （2000年の） 4930X1223X1325 （3000） |
2680X1223X1370 （750） 2930X1223X1370 （1000の） 3430X1223X1370 （1500の） 3930X1223X1370 （2000年の） 4930X1223X1370 （3000） |
||||
| 機械重量 | kg | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
標準的な構成
3顎のチャック
心押し台の固定中心
フット ブレーキ
安定した残り（利用できる≥1500mm）
従節の残り（利用できる≥1500mm）
鉛ねじカバー
4方法用具のポスト
標準的なツールキット
任意構成
4顎のチャック
チャックの監視
後部しぶき監視
面板
ドライブ版
DRO
調節可能なパッド
紡錘の中心および中心の袖
安定したrest&Followの残り（利用できる≤1000mm）
クイック チェンジ用具のポスト
用具のポストの監視
心押し台の生きている中心
糸のダイヤル
先を細くすること回転付属品
キャリッジ停止
アンカー・ボルト
製品のハイライト
CDS6150B/CDS6250B中国機械慣習的な旋盤エンジンの旋盤手動機械金属の旋盤 主な特長 1. 本体は高力鋳鉄とcasted、機械ベッドのガイド・レールは山型および平らなガイド・レールのレイアウトを採用する。従って大きいload-bearingセクションに高精度の切断を保障できる衝撃吸収性ある、およびよい剛性率が。2。機械摩擦円板クラッチは工作機械の主要なシャフト箱で使用される:コントロール・レバーを通して、モーターの速度を変える必要性がないそしてモーターを紡錘の速度の変更、停止、逆転、および紡錘箱が油を差すために強制されることを実現できる停止しなさい。 3. 高剛性率の高い信頼性の機...
