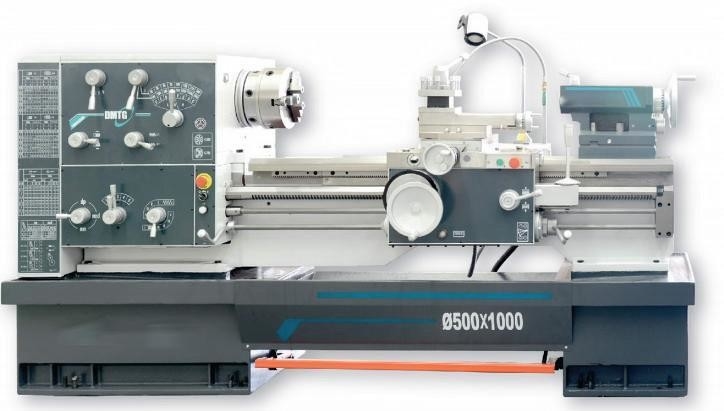

CDS-Bの横の回転旋盤機械7.5KW CDS6156B CDS6256B
製品詳細
| 製品名: | CDS6156B/CDS6256Bの横の旋盤機械 | 最高。ベッド上の振動直径: | Ø560mm |
|---|---|---|---|
| 十字のスライド上のMax.swingの直径: | Ø350mm | ギャップのMax.swingの直径: | —/Ø800mm |
| 最高。工作物の長さ: | 750/1000/1500/2000/3000mm | 最高。切断長さ: | 700/950/1450/1950/2950mm |
| 紡錘穴: | Ø82 （正当な棒diameter≤Ø80） mm | 紡錘の速度範囲: | 26-2000の（16の速度） rpm |
| 紡錘モーター力: | 7.5KW （10 HP） | 心押し台のクイルの直径: | Ø75mm |
| ハイライト |
CDS-Bの横の回転旋盤,7.5KW横の回転旋盤,CDS6256Bの横の回転旋盤 |
||
製品説明
CDS-Bシリーズさまざまな回転プロセスに使用する横の旋盤機械
プロダクト提示
CDS-Bシリーズ通常の旋盤はさまざまな回転プロセスに、のような使用することができる:内部および外シリンダー、端の表面および円錐形の表面の回転部分;サドルが付いている旋盤が大口径か変形させた部品を回すのに使用することができる。顧客の要求に従ってメートル、インチ、係数および直径ピッチの糸の回転を完了するために、私達はメートルまたはインチねじ工作機械提供する。タンクをあけ、あけ、そして引っ張ることの仕事を完了しなさい。
主な特長
1. 本体は高力鋳鉄とcasted、機械ベッドのガイド・レールは山型および平らなガイド・レールのレイアウトを採用する。
従って大きいload-bearingセクションに高精度の切断を保障できる衝撃吸収性ある、およびよい剛性率が。
2。機械摩擦円板クラッチは工作機械の主要なシャフト箱で使用される:コントロール・レバーを通して、モーターの速度を変える必要性がない
そしてモーターを紡錘の速度の変更、停止、逆転、および紡錘箱が油を差すために強制されることを実現できる停止しなさい。
3. Bのタイプは82mmのCのタイプである105mmの紡錘穴である。
4.高剛性率の高い信頼性の機械バイト ホルダー。
5。工作機械の外箱は外箱のための動きが速い装置そして大きい手車輪の安全解放メカニズムが装備されている。を使って
滑らかな棒および鉛ねじの連結の保護機能は供給システムの正常な、トラブル・フリー操作を保障する。
6。糸のタイプは工作機械の供給箱のハンドルの位置の変更によって変えることができる。
7。工作機械の外箱は動きが速い装置および積み過ぎの安全防御装置が装備されている;縦および横の十字操作
縦のハンドル、開始および閉鎖のナットのハンドル。
8.いろいろな安全および保護付属品はユーザーがから選ぶことができるように利用できる。
標準的な構成:鉛ねじカバー、フット ブレーキ、ベルト カバーおよび電気キャビネットの入り口および電源異常および他の機能付属品。
特別注文:用具のポストの監視、チャックの監視、キャリッジ停止、等。
| 標準的な構成 | |
| 3顎のチャック | 鉛ねじカバー |
| 心押し台の固定中心 | 4方法用具のポスト |
| フット ブレーキ | 標準的なツールキット |
| 安定した残り（利用できる≥1500mm） | |
| 従節の残り（利用できる≥1500mm） | |
| 任意構成 | ||
| 4顎のチャック | クイック チェンジ用具のポスト | |
| チャックの監視 | 用具のポストの監視 | |
| 後部しぶき監視 | 心押し台の生きている中心 | |
| 面板 | 糸のダイヤル | |
| ドライブ版 | 先を細くすること回転付属品 | |
| DRO | キャリッジ停止 | |
| 調節可能なパッド | アンカー・ボルト |
|
| 紡錘の中心および中心の袖 | ||
| 安定したrest&Followの残り（利用できる≤1000mm） | ||
製品構成
| プロダクト モデル | 単位 | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| 指定 | ||||||||
| 最高。ベッド上の振動直径 | mm | Ø500 | Ø560 | Ø660 | ||||
| 十字のスライド上のMax.swingの直径 | mm | Ø290 | Ø350 | Ø440 | ||||
| ギャップのMax.swingの直径 | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| ギャップの長さ | mm | — | 280 | — | 280 | — | 280 | |
| 最高。工作物の長さ | mm | 750/1000/1500/2000/3000 | ||||||
| 最高。切断長さ | mm | 700/950/1450/1950/2950 | ||||||
| 紡錘 | ||||||||
| 紡錘の鼻 | D8 | |||||||
| 紡錘穴 | mm | Ø82 （正当な棒直径≤Ø80） | ||||||
| チャックのサイズ | mm | Ø250 | Ø315 | |||||
| 紡錘穴の先を細くすること | 90 mm/1:20 | |||||||
| Max.Spindleのトルク | Nm | 1100 | ||||||
| 紡錘の速度範囲 | rpm | 26-2000 （16の速度） | ||||||
| 紡錘の中心の高さ | mm | 250 | 280 | 325 | ||||
| 紡錘モーター力 | kW | 7.5 （10 HP） | ||||||
| 心押し台 | ||||||||
| 心押し台のクイルの直径 | mm | Ø75 | ||||||
| 心押し台のクイルの旅行 | mm | 150 | ||||||
| 心押し台のクイルの先を細くすること | No.5 MT | |||||||
| Feeds&Threads （メートルねじ*inchねじ） | ||||||||
| 縦方向の供給 | 0.044-1.48 mm/rpm （45種類）の*0.044〜 0.148 in/rpm （45種類） | |||||||
| 十字の供給 | 0.022~0.74mm/rpm （45種類） *0.031-0.092 in/rpm （45種類） | |||||||
| メートル糸 | mm | 0.5-80 （73の種類*53の種類） | ||||||
| モジュラー糸 | mm | 0.5-40 （45の種類*66の種類） | ||||||
| インチの糸 | TPI | 7/16-80 （47の種類*47の種類） | ||||||
| 直径ピッチの糸 | DP | 7/8~160 （47の種類*48の種類） | ||||||
| 用具のポスト | ||||||||
| Max.toolのすねのサイズ | mm | 25X25 | ||||||
| 上のスライドの旅行 | mm | 150 | ||||||
| 機械次元 （L*W*H） |
mm | 2680X1223X1295 （750） 2930X1223X1295 （1000の） 3430X1223X1295 （1500の） 3930X1223X1295 （2000年の） 4930X1223X1295 （3000） | 2680X1223X1325 （750） 2930X1223X1325 （1000） 3430X1223X1325 （1500の） 3930X1223X1325 （2000年の） 4930X1223X1325 （3000） |
2680X1223X1370 （750） 2930X1223X1370 （1000の） 3430X1223X1370 （1500の） 3930X1223X1370 （2000年の） 4930X1223X1370 （3000） |
||||
| 機械重量 | kg | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
