起源の場所:
中国
ブランド名:
HD M&E
証明:
ISO certification
モデル番号:
XK5046

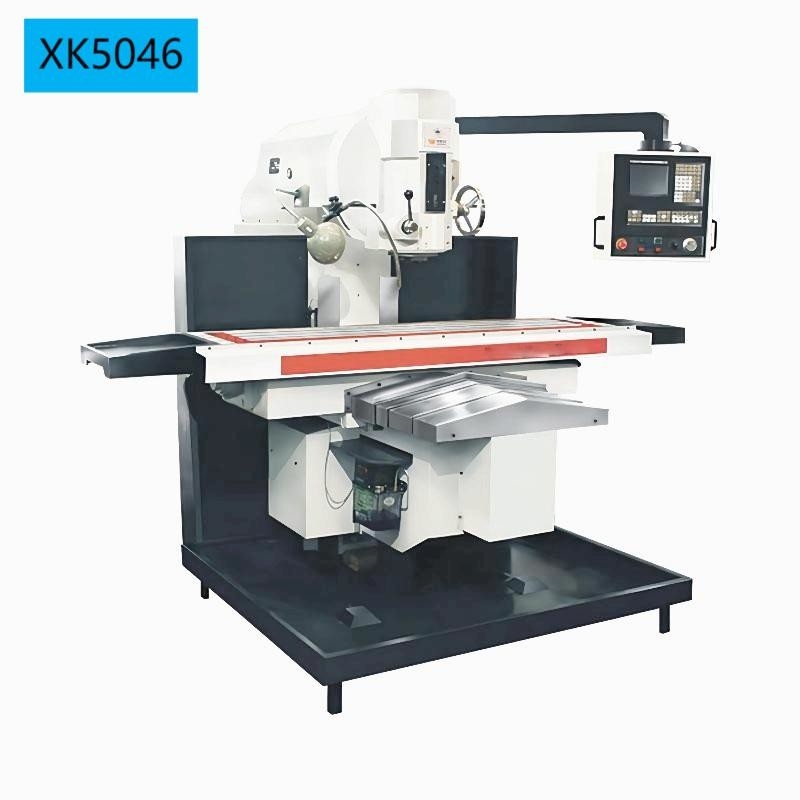

膝タイプのフライス盤XK5046 CNCのフライス盤
プロダクト提示
XK5046は高い剛性率および正確さのCNCの縦の膝のタイプ フライス盤、である。X、YのZ軸は連結処理をすることができる。
製品構成
| 項目 | 単位 | XK5046 | XK5042 |
| 仕事台のサイズ | mm | 460×2000 | 420×1800 |
| Tスロット（N×W×D） | mm | 3×18×100 | 3×18×100 |
| 最高。仕事台の負荷軸受け | Kg | 750 | 750 |
| 仕事台（Ｘ軸）のLongitudianl旅行 | mm | 1400 | 1100 |
| 仕事台の十字旅行 （Ｙ軸） |
mm | 400 | 400 |
| 仕事台の縦旅行 （Z軸） |
mm | 375 | 375 |
| 紡錘の穴の先を細くすること | 7:24 No.50 | 7:24 No.50 | |
| アーバーの直径 | mm | ||
| 最高。紡錘のクイル旅行 | mm | 85 | 85 |
| 紡錘の端からの仕事台の表面への間隔 | mm | 125~500 | 125 | 500 |
| 中心を細長くする縦の案内面からの間隔 | mm | 520 | 520 |
| 縦の案内面からのworktalbeの中心への間隔 | mm | 320 | 720 | 350 | 750 |
| 紡錘からの間隔 武装するべき中心 |
mm | / | / |
| 紡錘の速度のステップ | strps | 18 | 18 |
| 紡錘の速度範囲 | r/min | 30 | 1500 | 30 | 1500 |
| 主要なモーター力 | Kw | 11 | 11 |
| 主要なモーター回転速度 | r/min | 960 | 960 |
| 送り速度の範囲: 縦方向X/Y/Z |
mm/min | 5 | 2000年 | 5 | 2000年 |
| mm/min | 5 | 2000年 | 5 | 2000年 | |
| mm/min | 5 | 1000 | 5 | 1000 | |
| 急速な送り速度の範囲:縦方向X | mm/min | 4000 | 4000 |
| 十字Y | mm/min | 3000 | 3000 |
| 縦Z | mm/min | 2000年 | 2000年 |
| 正確さの位置 | mm | 0.025/300 | 0.025/300 |
| 正確さの位置を変えること | mm | 0.015 | 0.015 |
| 機械次元 | mm | 2250×2260×2300 | 2500×2600×2300 |
| 機械重量 | Kg | 5500 | 5100 |
