Xk5042縦の製粉CNC機械高精度な3つの軸線CNCの膝の製造所
製品詳細
| 製品名: | XK5042 CNCのフライス盤 | 仕事台のサイズ: | 420×1800 mm |
|---|---|---|---|
| Tスロット（N×W×D）: | 3×18×100 mm | 最高。仕事台の負荷軸受け: | 750のkg |
| 仕事台（Ｘ軸）のLongitudianl旅行: | 1100のmm | 仕事台（Ｙ軸）の十字旅行: | 400のmm |
| 仕事台（Z軸）の縦旅行: | 375のmm | 主要なモーター力: | 11のKw |
| 機械次元: | 2500×2600×2300 mm | 機械重量: | 5100のkg |
| ハイライト |
高精度な縦の製粉CNC機械,Xk5042縦の製粉CNC機械,高精度な3つの軸線CNCの膝の製造所 |
||
製品説明

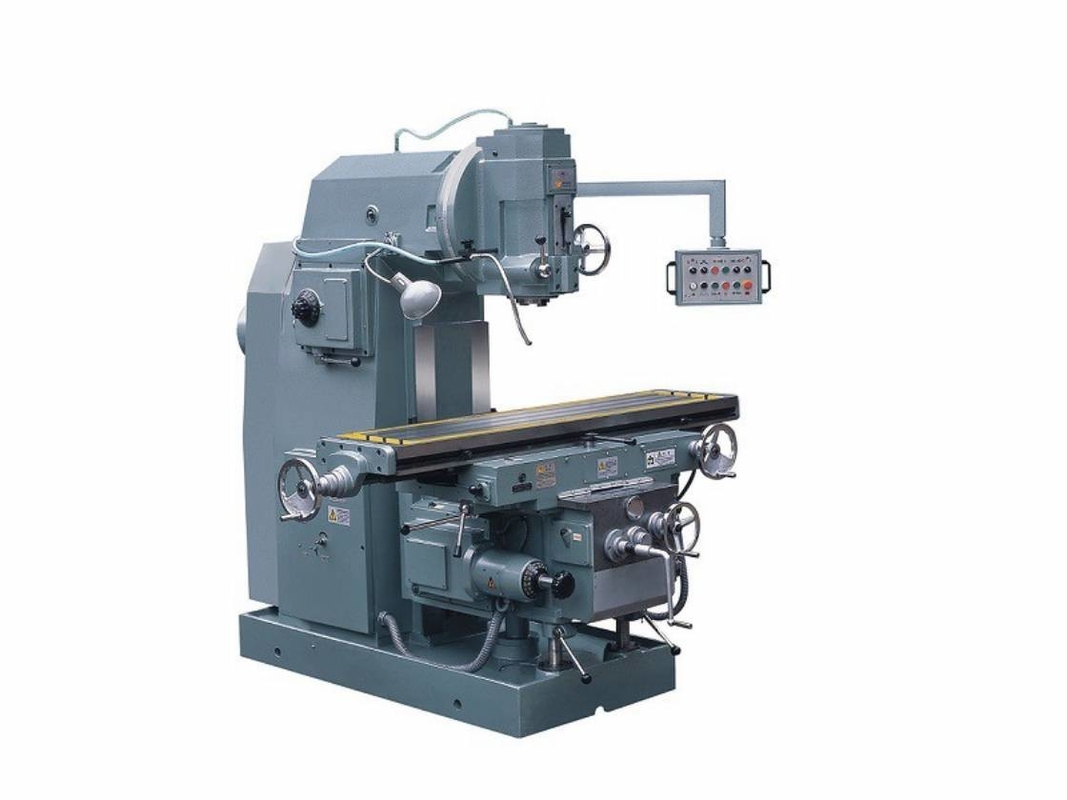

高精度な膝タイプのフライス盤XK5042 CNCのフライス盤
プロダクト提示
高い構造剛性率および正確な安定性のXK5042 CNCの縦のフライス盤。高性能CNCシステムと装備されていて、X、YのZ座標連結供給を実現できる。機械にオートメーションの完全な機能、高度、容易な操作および信頼できる性能がある。この工作機械はいろいろ複雑な形を処理するために適して、単一の部分の高精度、バッチ生産は、CAMのような、サンプル、溝、等死んだり、弧光を発する…機械化の企業で広く利用された。
製品構成
| 項目 | 単位 | XK5046 | XK5042 |
| 仕事台のサイズ | mm | 460×2000 | 420×1800 |
| Tスロット（N×W×D） | mm | 3×18×100 | 3×18×100 |
| 最高。仕事台の負荷軸受け | Kg | 750 | 750 |
| 仕事台（Ｘ軸）のLongitudianl旅行 | mm | 1400 | 1100 |
| 仕事台の十字旅行 （Ｙ軸） |
mm | 400 | 400 |
| 仕事台の縦旅行 （Z軸） |
mm | 375 | 375 |
| 紡錘の穴の先を細くすること | 7:24 No.50 | 7:24 No.50 | |
| アーバーの直径 | mm | ||
| 最高。紡錘のクイル旅行 | mm | 85 | 85 |
| 紡錘の端からの仕事台の表面への間隔 | mm | 125~500 | 125 | 500 |
| 中心を細長くする縦の案内面からの間隔 | mm | 520 | 520 |
| 縦の案内面からのworktalbeの中心への間隔 | mm | 320 | 720 | 350 | 750 |
| 紡錘からの間隔 武装するべき中心 |
mm | / | / |
| 紡錘の速度のステップ | strps | 18 | 18 |
| 紡錘の速度範囲 | r/min | 30 | 1500 | 30 | 1500 |
| 主要なモーター力 | Kw | 11 | 11 |
| 主要なモーター回転速度 | r/min | 960 | 960 |
| 送り速度の範囲: 縦方向X/Y/Z |
mm/min | 5 | 2000年 | 5 | 2000年 |
| mm/min | 5 | 2000年 | 5 | 2000年 | |
| mm/min | 5 | 1000 | 5 | 1000 | |
| 急速な送り速度の範囲:縦方向X | mm/min | 4000 | 4000 |
| 十字Y | mm/min | 3000 | 3000 |
| 縦Z | mm/min | 2000年 | 2000年 |
| 正確さの位置 | mm | 0.025/300 | 0.025/300 |
| 正確さの位置を変えること | mm | 0.015 | 0.015 |
| 機械次元 | mm | 2250×2260×2300 | 2500×2600×2300 |
| 機械重量 | Kg | 5500 | 5100 |
製品のハイライト
高精度な膝タイプのフライス盤XK5042 CNCのフライス盤 プロダクト提示 高い構造剛性率および正確な安定性のXK5042 CNCの縦のフライス盤。高性能CNCシステムと装備されていて、X、YのZ座標連結供給を実現できる。機械にオートメーションの完全な機能、高度、容易な操作および信頼できる性能がある。この工作機械はいろいろ複雑な形を処理するために適して、単一の部分の高精度、バッチ生産は、CAMのような、サンプル、溝、等死んだり、弧光を発する…機械化の企業で広く利用された。 製品構成 項目 単位 XK5046 XK5042 仕事台のサイズ mm 460×2000 420×1800 Tスロット...
