起源の場所:
中国
ブランド名:
HD M&E
証明:
ISO certification
モデル番号:
XK6042

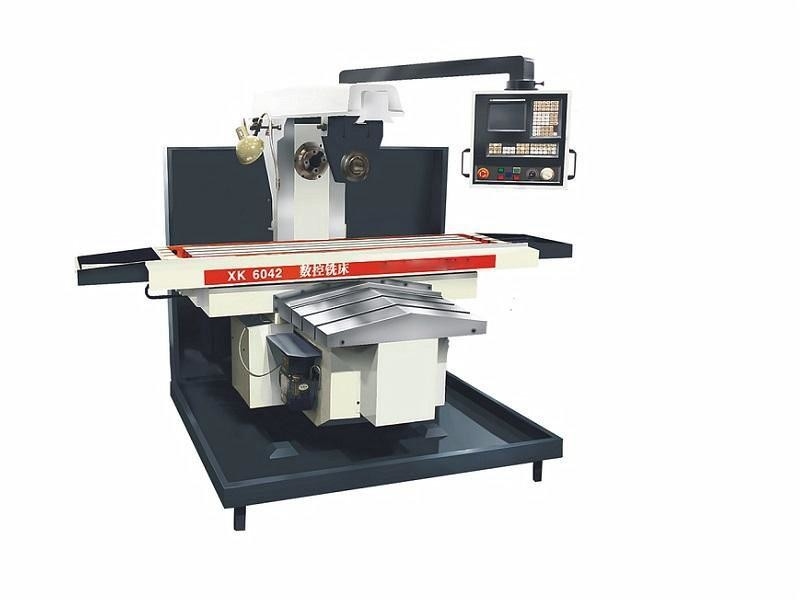

高精度の膝タイプのフライス盤XK6042 CNCのフライス盤
プロダクト提示
この機械は高い構造剛性率および精密な安定性のCNCの横の膝タイプのフライス盤である。高性能CNCシステムと装備されていて、それはX、YおよびZ座標の調整された供給を実現できる。工作機械にオートメーションの完全な機能、高度、簡単な操作および信頼できる性能がある。
この工作機械はカム、プロトタイプ、側面図を描くこと、arc-shaped溝、等のような複雑な形そして高精度の条件のさまざまな部分の単一部分そして大量生産のために適している。それは機械化のさまざまな企業で広く利用されている。
製品構成
| 項目 | 単位 | XK6045 | XK6042 |
| 仕事台のサイズ | mm | 450×1800 | 420×1800 |
| Tスロット（N×W×D） | mm | 5×18×80 | 3×18×100 |
| 最高。仕事台の負荷軸受け | Kg | 750 | 750 |
| 仕事台（Ｘ軸）のLongitudianl旅行 | mm | 1100 | 1100 |
| 仕事台の十字旅行 （Ｙ軸） |
mm | 350 | 400 |
| 仕事台の縦旅行 （Z軸） |
mm | 375 | 375 |
| 紡錘の穴の先を細くすること | 7:24 No.50 | 7:24 No.50 | |
| アーバーの直径 | mm | Φ50 | Φ50 |
| 最高。紡錘のクイル旅行 | mm | / | / |
| 紡錘の端からの仕事台の表面への間隔 | mm | 95 | 465 | 125 | 500 |
| （紡錘の中心） | （紡錘の中心） | ||
| 中心を細長くする縦の案内面からの間隔 | mm | / | / |
| 縦の案内面からのworktalbeの中心への間隔 | mm | 304 | 654 | 350 | 750 |
| 紡錘からの間隔 武装するべき中心 |
mm | 182 | 200 |
| 紡錘の速度のステップ | strps | 20 | 18 |
| 紡錘の速度範囲 | r/min | 18 | 1400 | 30 | 1500 |
| 主要なモーター力 | Kw | 11 | 11 |
| 主要なモーター回転速度 | r/min | 1460 | 960 |
| 送り速度の範囲: 縦方向X/Y/Z |
mm/min | 5 | 2000年 | 5 | 2000年 |
| mm/min | 5 | 2000年 | 5 | 2000年 | |
| mm/min | 5 | 1000 | 5 | 1000 | |
| 急速な送り速度の範囲:縦方向X | mm/min | 4000 | 4000 |
| 十字Y | mm/min | 3000 | 3000 |
| 縦Z | mm/min | 2000年 | 2000年 |
| 正確さの位置 | mm | 0.025/300 | 0.025/300 |
| 正確さの位置を変えること | mm | 0.015 | 0.015 |
| 機械次元 | mm | 2250×2260×2047 | 2500×2600×2047 |
| 機械重量 | Kg | 5500 | 5100 |
