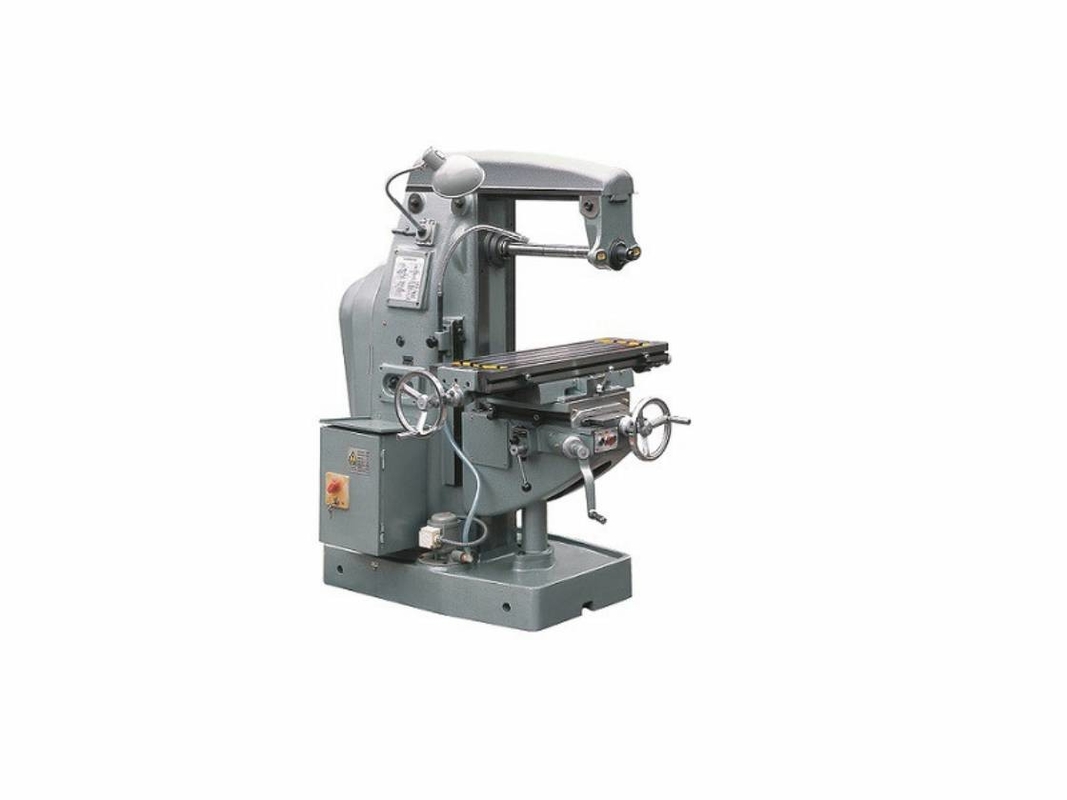

ユニバーサル ツール フリース 機械 2.4Kw 膝型 金属切断 機械
製品詳細
| 製品名: | 57-3D ユニバーサル 膝型フレーシング 機械 | 作業台のサイズ: | 250×900 mm |
|---|---|---|---|
| Tスロット (N×W×D): | 3×14×54mm | 作業台の最大負荷容量: | 200kg |
| 縦走 (手動/パワー) X: | 480のmm | 横向移動 (手動/パワー) Y: | 165のmm |
| 垂直移動 (手動/パワー) Z: | 300mm | メインモーターパワー: | 2/2.4Kw |
| 機械の寸法: | 1400×1330×1478ミリ | 機械の重量: | 1100キロ |
| ハイライト |
ユニバーサルツールフレーシングマシン,膝型ユニバーサルツールフレーシングマシン,2.4Kw メタル切断機 |
||
製品説明
一般的な金属切断機
製品紹介
57-3Dユニバーサル膝型フレーシングマシンは,幅広い範囲で使用できる汎用マシンです. 顔,円筒形,側面,斜面および形状フレーシング切手でマウントされています.機械は平面加工に適しています垂直フレーシングヘッドと分割ヘッドなどのオプションアクセサリーで装備され,機械は汎用加工に使用できます..高度な硬さ,精度,効率を備えています. 機械加工プロセス,保守,機器,模具のための理想的な機械ツールです.
作業台は, ± 45° 回転し,自動・高速調節が可能である.
硬化された滑り方や地面滑り方により 高精度が確保されます
高モーターパワーと幅広い速度で,硬合金切断機を使用する際に高速切断に適応します.
完全な冷却液と潤滑システム
DRO装備はオプションです
製品構成
| ポイント | ユニット | 57-3D | X6130C | X6132B |
| 作業台のサイズ | mm | 250×900 | 300×1250 | 320×1320 |
| T スロット (N×W×D) | mm | 3×14×54 | 3×14×63 | 3×18×80 |
| 作業台の最大負荷容量 | キロ | 200 | 250 | 500 |
| 縦走 (手動/パワー) X | mm | 480 | 800 | 800/780 |
| 横向移動 (手動/パワー) Y | mm | 165 | 235 | 300/280 |
| 垂直移動 (手動/パワー) Z | mm | 300 | 440 | 410/400 |
| 作業台の回転角度最大 | ±45° | ±45° | ±45° | |
| 横横直径 | mm | Φ22 Ø27 | Φ22 Ø27 | Φ22 Φ27 Φ32 |
| スピンドルの中心から腕までの距離 | mm | 160 | 162 | 155 |
| テーブルの中心から垂直ガイドへの距離 | mm | 205-370 年 | 190〜420 | 235~535 |
| スピンドルの中心から作業台表面までの距離 | mm | 60~360 | 30~470 | 40から440 |
| スピンドルホールのコーナー | オーケストラ | 724時間じゃない40 | 724時間じゃない50 | |
| スピンドル速度ステップ | ステップ | 12 | 12 | 18 |
| スピンドル速度範囲 | r/min | 32~1250 | 35~1600年 | 30〜1500 |
| フード速度ステップ | ステップ | 12 | 12 | 18 |
| フード速度範囲 (X/Y/Z) | mm/min | 5.6 ¥ 181 11.3 ¥ 366 4.5 ¥1462 |
15 ¥ 800 15 ¥ 800 6 ¥ 270 |
15 ¥ 750 15 ¥ 750 5.7 ¥ 280 |
| スピード範囲 (X/Y/Z) | mm/min | / | 2100/2100/880 | 2250/2250/844 年 |
| メインモーター電源 | クワット | 2/2. 2/2. 2/2. 2/2.4 | 4 | 7.5 |
| フードモーターパワー | クワット | / | 0.75 | 1.5 |
| 機械の寸法 | mm | 1400/1330/1478 年 | 1650/1540/1720 年 | 2327/1792/1720 |
| パッケージの寸法 | mm | 1330/1430/1930 | 1650/1570/2160 | 2200/1780/2120 |
| 機械の重量 | 体重 | 1100 | 1750 | 2850 |
| 電圧/周波数 | V/Hz | 380/50 | 380/50 | 380/50 |
製品のハイライト
一般的な金属切断機 製品紹介 57-3Dユニバーサル膝型フレーシングマシンは,幅広い範囲で使用できる汎用マシンです. 顔,円筒形,側面,斜面および形状フレーシング切手でマウントされています.機械は平面加工に適しています垂直フレーシングヘッドと分割ヘッドなどのオプションアクセサリーで装備され,機械は汎用加工に使用できます..高度な硬さ,精度,効率を備えています. 機械加工プロセス,保守,機器,模具のための理想的な機械ツールです. 作業台は, ± 45° 回転し,自動・高速調節が可能である. 硬化された滑り方や地面滑り方により 高精度が確保されます 高モーターパワーと幅広い速度で,硬合金切断機を使...
