X5042縦の膝のタイプ フライス盤11Kw 420x1800mm
製品詳細
| 製品名: | X5042縦の膝のタイプ フライス盤 | 仕事台のサイズ: | 420x1800mm |
|---|---|---|---|
| Tスロット（N×W×D）: | 3×18×90 mm | 最高。仕事台の負荷軸受け: | 800のkg |
| 縦方向旅行（マニュアル/力） X: | 1200/1180のmm | 十字旅行（マニュアル/力） Y: | 360/350のmm |
| 縦旅行（マニュアル/力） Z: | 470/450のmm | 主要なモーター力: | 11Kw |
| 機械次元: | 2522×2265×2432mm | 機械重量: | 4450kg |
| ハイライト |
420x1800mmの膝のタイプ フライス盤,X5042膝のタイプ フライス盤,11Kw縦の膝の製造所 |
||
製品説明

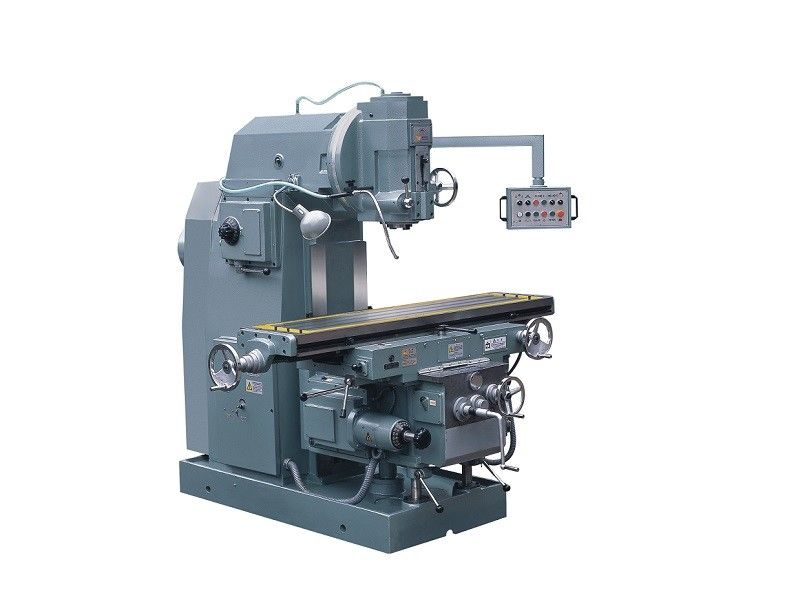

X5042縦の膝のタイプ フライス盤
プロダクト提示
棒、ウエファー、角度、形成および端のフライス、平面、斜面、角度、溝および端の処理のために適したX5042縦のフライス盤。この工作機械の分割ヘッド付属品を、それ取付けた後できまたギヤのような工作物を製粉する、リーマー、螺線形の溝、CAMおよびドラム機械化の企業で広く利用されている車輪、等は。身に着け易い工作機械の部品は整理の調節装置が工作機械の正確さそして働く安定性を保障するために装備されている。機械はよい安全装置、手送りおよびモーター供給の連結のメカニズムを備えている。各打撃は限界装置がオペレータおよび工作機械の安全を保障するために装備されている。
主な特長:
1. 仕事台はオート・フィード及び急速な供給3方向またできる±45°を回すことができる。
2. 縦の製粉の頭部は右側のハンドルの車輪によって袖を縦に動くことができる細長くする個々の部品である。
3. 紡錘の速度は20のステップの単一のハンドルバーによって制御される。
4. 供給の変速機は背部のフィード モーターを搭載する仕事台の基盤の左で、15のステップ速度を得るために取付けられている。
5. 送り速度操作箱は供給の変速機に対称であるの右側で仕事台の仕事台、それ作る別の動きを掛かる。
6. 機械の主要な案内面は高精度保つ耐久力のある手段の長方形のタイプである。
7. 高い紡錘力及び広い速度範囲を使うと、機械は堅い合金用具を使うと製粉する高速をすることができる。
8. 機械はよい剛性率との頑丈な機械化をすることができる。
9. 完全な冷却及び潤滑システムと取付けられている。
製品構成
| 主要なspecifictions | 単位 | X5030C | X5036 | X5042 |
| 仕事台のサイズ | mm | 300×1250 | 360×1600 | 420×1800 |
| Tスロット（N×W×D） | mm | 3×14×63 | 3×18×80 | 3×18×90 |
| 最高。仕事台の負荷軸受け | Kg | 250 | 500 | 800 |
| 縦方向旅行（マニュアル/力） X | mm | 800 | 1020/1000 | 1200/1180 |
| 十字旅行（マニュアル/力） Y | mm | 265 | 300/280 | 360/350 |
| 縦旅行（マニュアル/力） Z | mm | 410 | 410/400 | 470/450 |
| 縦の製粉の頭部のMax.rotaryの角度 | ±45° | ±45° | ±45° | |
| アーバーの直径 | mm | Ф22、Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| 紡錘の中心からの縦ガイドの方法への間隔 | mm | 290 | 380 | 450 |
| 仕事台の中心からの縦ガイドの方法への間隔 | mm | 152 | 417 | 235 | 535 | 275 | 655 |
| 紡錘の鼻からの仕事台の表面への間隔 | mm | 60 | 470 | 60 | 460 | 40 | 510 |
| 紡錘の穴の先を細くすること | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| 紡錘のクイル旅行 | mm | 70 | 75 | 85 |
| 紡錘の速度のステップ | ステップ | 12 | 18 | 18 |
| 紡錘の速度範囲 | r/min | 35 | 1600 | 30 | 1500 | 30 | 1500 |
| 送り速度のステップ | ステップ | 12 | 18 | 18 |
|
送り速度の範囲（X/Y/Z） |
mm/ 分 |
15 | 800 15 | 800 6 | 270 |
15 | 750 15 | 750 5.7 | 280 |
22 | 1100 22 | 1100 8.3 | 410 |
| 急速な送り速度の範囲（X/Y/Z） |
mm/ 分 |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| 主要なモーター力 | Kw | 4 | 7.5 | 11 |
| フィード モーター力 | Kw | 0.75 | 1.5 | 3 |
| 機械次元 | mm | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| パッケージ次元 | mm | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| 機械重量 | Kg | 1800 | 3370 | 4450 |
| 電圧頻度 | V/Hz | 380/50 | 380/50 | 380/50 |
製品のハイライト
X5042縦の膝のタイプ フライス盤 プロダクト提示 棒、ウエファー、角度、形成および端のフライス、平面、斜面、角度、溝および端の処理のために適したX5042縦のフライス盤。この工作機械の分割ヘッド付属品を、それ取付けた後できまたギヤのような工作物を製粉する、リーマー、螺線形の溝、CAMおよびドラム機械化の企業で広く利用されている車輪、等は。身に着け易い工作機械の部品は整理の調節装置が工作機械の正確さそして働く安定性を保障するために装備されている。機械はよい安全装置、手送りおよびモーター供給の連結のメカニズムを備えている。各打撃は限界装置がオペレータおよび工作機械の安全を保障するために装備され...
