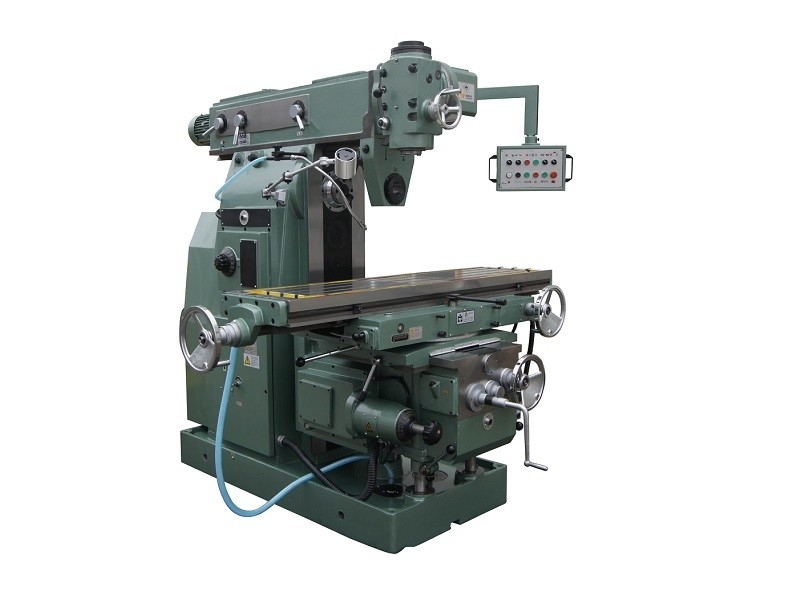

回転式ヘッド膝のタイプ フライス盤普遍的なX6232Bの高い剛性率
製品詳細
| 製品名: | X6232Bの普遍的な回転式頭部の膝タイプのフライス盤 | 仕事台のサイズ: | 320x1320mm |
|---|---|---|---|
| Tスロット（N×W×D）: | 3×18×80 mm | 最高。仕事台の負荷軸受け: | 500のkg |
| 縦方向旅行（マニュアル/力） X: | 800/780のmm | 十字旅行（マニュアル/力） Y: | 300/280のmm |
| 縦旅行（マニュアル/力） Z: | 410/400のmm | 主要なモーター力: | 7.5 Kw |
| 縦の製粉のヘッド モーター力: | 3Kw | 機械次元: | 2327×1792×2000mm |
| ハイライト |
X6232Bの膝のタイプ フライス盤,回転式ヘッド膝のタイプ フライス盤,普遍的な回転式頭部のフライス盤 |
||
製品説明
高い剛性率X6232Bの普遍的な回転式頭部の膝タイプのフライス盤
プロダクト提示
X6232Bの普遍的な回転式頭部の膝タイプのフライス盤はoverarmギヤ ボックスの付加とのX6142に基づき、別のモーターによって機械の性能を改善するためにdrived。フライス盤およびそれの基本的な機能の普遍的なフライス盤として縦のフライス盤として働くために普遍的な回転式製粉はoverarmにによって頭部取付けることができる。紡錘の袖は仕事台の動きおよびまたあくことに協力するにことができ、及び降ろし、ドリルの傾向がある穴を退屈させることを終わる叩く。2つの紡錘は及び内側のロックされた別にdrived。
、円柱表面と取付けられて、側面の、斜めの及び形作られたフライス、穴あけ機、退屈なカッターは、この普遍的な回転式頭部のフライス盤雑多な工作物の別の平面、inclinded表面スロット、穴及びギヤを処理して適している。、分割頭部および回転式テーブルのような任意付属品によって装備されていて、機械は多目的な処理に適当である場合もある。高い剛性率によって、正確さ及び効率、X6242Bは機械化、維持及びtoolmakingのための考えの工作機械である。
製品構成
| 主要なspecifictions |
単位 |
X6232B | X6242 |
| 仕事台のサイズ | mm | 320×1320 | 420×1800 |
| Tスロット（N×W×D） | mm | 3×18×80 | 3×18×90 |
| 最高。仕事台の負荷軸受け | Kg | 500 | 800 |
|
縦方向旅行 （マニュアル/力） X |
mm | 800/780 | 1200/1180 |
| 十字旅行（手動力） Y | mm | 300/280 | 360/350 |
|
縦旅行 （マニュアル/力） Z |
mm | 410/400 | 470/450 |
| 仕事台のMax.rotaryの角度 | ±45° | ±45° | |
|
横の製粉 紡錘の先を細くすること |
7:24:00/ISO50# | 7:24:00/ISO50# | |
|
横の製粉 紡錘の穴径 |
mm | Φ29 | Ø29 |
| 横の製粉の紡錘の表面からの仕事台への間隔 |
mm |
30 | 440 |
30 | 500 |
| 武装するべき横の製粉の紡錘の中心からの間隔 |
mm |
155 |
201 |
| 直径に耐える横の製粉の紡錘 |
mm |
Ф100 |
Ф100 |
|
縦の製粉 紡錘の穴径 |
7:24 /ISO40# | 7:24 /ISO40# | |
|
縦の製粉 紡錘の先を細くすること |
mm | Ф20 | Ф20 |
| 縦の紡錘の表面からの横の紡錘の中心への間隔 |
mm |
15 | 95 |
60 | 140 |
| 縦の紡錘軸受け直径 | mm | Ф95 | Ф95 |
| 縦の紡錘の動きの間隔 | mm | 80 | 80 |
| 普遍的な製粉の頭部の回転式角度 | 360° | 360° |
| 横の紡錘の速度のステップ | ステップ | 18 | 18 |
| 横の紡錘の速度範囲 | rpm | 30 | 1500 | 30 | 1500 |
| 縦の紡錘の速度のステップ | ステップ | 12 | 12 |
|
縦の紡錘の速度 範囲 |
rpm | 52 | 1400 | 52 | 1400 |
| 送り速度のステップ | ステップ | 18 | 18 |
| 送り速度の範囲:縦方向X | mm/min | 15 | 750 | 22 | 1100 |
| 十字Y | mm/min | 15 | 750 | 22 | 1100 |
| 縦Z | mm/min | 5.7 | 280 | 8.3 | 410 |
| 急速な送り速度の範囲:縦方向X | mm/min | 2250 | 2400 |
| 十字Y | mm/min | 2250 | 2400 |
| 縦Z | mm/min | 844 | 900 |
| 主要なモーター力 | Kw | 7.5 | 11 |
| 主要なモーター回転速度 | rpm | 960 | 960 |
| フィード モーター力 | Kw | 1.5 | 3 |
|
フィード モーターの回転 速度 |
rpm | 960 | 1420 |
| 冷却剤ポンプ力 | Kw | 0.12 | 0.12 |
|
冷却剤ポンプ回転 速度 |
L /min | 2760 | 2760 |
| 縦の製粉のヘッド モーター力 | Kw | 3 | 3 |
| 縦の製粉の頭部の回転速度 | rpm | 1420 | 1420 |
| 機械次元 | mm |
2327×1792 ×2000 |
2522×2262 ×2210 |
| 機械重量 | Kg | 3500 | 5300 |
FAQ
Q1:期間をどの位保証しなさいか提供するか。
A1:機械の後の12か月の保証船上に。
Q2:どんなサービスが保証期間の間に利用できるか。
A2:技術的な質問のために保証Period.quickの行為および応答を越えて利用できる部品をいつでも取り替える保証のPeriod.cost価値で利用できる自由な取り替える部品。
Q3:操作CNC機械に訓練を提供できるか。
A3:はい、私達の工場の自由な訓練か顧客の要求（顧客がとして耐える相対的な費用利用できるエンジニアの海外サービス。
Q4:カスタマイズされた機械か特殊機械を提供できるか。
A4:はい、私達は顧客に異なった条件を満たすために解決を処理する異なった種類を、提供する。
Q5:私達は順序の前にあなたの工場を訪問してもいいか。
A5:本当に、私達は私達の工場をいつでも訪問するために暖い歓迎。もっと私達を知っていれば、もっと私達を信頼する!従って私達の良質品および私達の最もよいサービスで安心できる。
