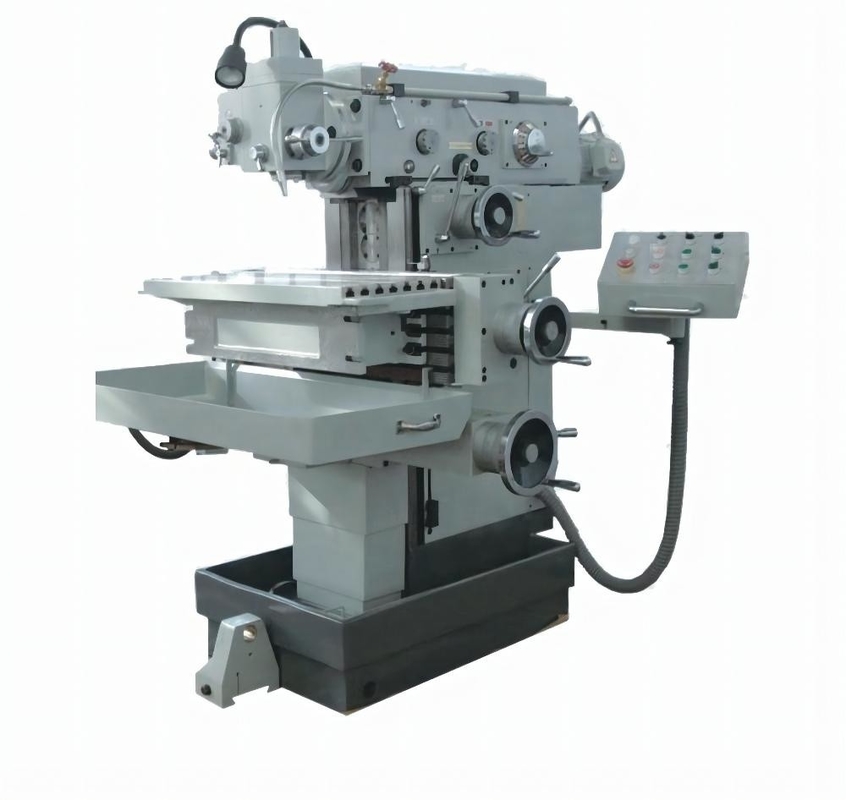

回転式ヘッドRamの回り、フライス盤の膝のタイプ普遍的なX6242
製品詳細
| 製品名: | X6242普遍的な回転式頭部の膝タイプのフライス盤 | 仕事台のサイズ: | 420x1800mm |
|---|---|---|---|
| Tスロット（N×W×D）: | 3×18×90 mm | 最高。仕事台の負荷軸受け: | 800のkg |
| 縦方向旅行（マニュアル/力） X: | 1200/1180のmm | 十字旅行（マニュアル/力） Y: | 360/350のmm |
| 縦旅行（マニュアル/力） Z: | 470/450のmm | 主要なモーター力: | 11のKw |
| 縦の製粉のヘッド モーター力: | 3Kw | 機械次元: | 2522×2262×2210mm |
| ハイライト |
回転式頭部の回り、フライス盤,普遍的な回り、フライス盤,X6242 Ramのフライス盤 |
||
製品説明
販売のためのX6242普遍的な回転式頭部の膝タイプのラムの回り、フライス盤
プロダクト提示
X6242普遍的な回転式頭部の膝タイプのフライス盤はoverarmギヤ ボックスの付加とのX6142に基づき、別のモーターによって機械の性能を改善するためにdrived。フライス盤およびそれの基本的な機能の普遍的なフライス盤として縦のフライス盤として働くために普遍的な回転式製粉はoverarmにによって頭部取付けることができる。紡錘の袖は仕事台の動きおよびまたあくことに協力するにことができ、及び降ろし、ドリルの傾向がある穴を退屈させることを終わる叩く。2つの紡錘は及び内側のロックされた別にdrived。
製品構成
| 主要なspecifictions |
単位 |
X6232B | X6242 |
| 仕事台のサイズ | mm | 320×1320 | 420×1800 |
| Tスロット（N×W×D） | mm | 3×18×80 | 3×18×90 |
| 最高。仕事台の負荷軸受け | Kg | 500 | 800 |
|
縦方向旅行 （マニュアル/力） X |
mm | 800/780 | 1200/1180 |
| 十字旅行（手動力） Y | mm | 300/280 | 360/350 |
|
縦旅行 （マニュアル/力） Z |
mm | 410/400 | 470/450 |
| 仕事台のMax.rotaryの角度 | ±45° | ±45° | |
|
横の製粉 紡錘の先を細くすること |
7:24:00/ISO50# | 7:24:00/ISO50# | |
|
横の製粉 紡錘の穴径 |
mm | Φ29 | Ø29 |
| 横の製粉の紡錘の表面からの仕事台への間隔 |
mm |
30 | 440 |
30 | 500 |
| 武装するべき横の製粉の紡錘の中心からの間隔 |
mm |
155 |
201 |
| 直径に耐える横の製粉の紡錘 |
mm |
Ф100 |
Ф100 |
|
縦の製粉 紡錘の穴径 |
7:24 /ISO40# | 7:24 /ISO40# | |
|
縦の製粉 紡錘の先を細くすること |
mm | Ф20 | Ф20 |
| 縦の紡錘の表面からの横の紡錘の中心への間隔 |
mm |
15 | 95 |
60 | 140 |
| 縦の紡錘軸受け直径 | mm | Ф95 | Ф95 |
| 縦の紡錘の動きの間隔 | mm | 80 | 80 |
| 普遍的な製粉の頭部の回転式角度 | 360° | 360° |
| 横の紡錘の速度のステップ | ステップ | 18 | 18 |
| 横の紡錘の速度範囲 | rpm | 30 | 1500 | 30 | 1500 |
| 縦の紡錘の速度のステップ | ステップ | 12 | 12 |
|
縦の紡錘の速度 範囲 |
rpm | 52 | 1400 | 52 | 1400 |
| 送り速度のステップ | ステップ | 18 | 18 |
| 送り速度の範囲:縦方向X | mm/min | 15 | 750 | 22 | 1100 |
| 十字Y | mm/min | 15 | 750 | 22 | 1100 |
| 縦Z | mm/min | 5.7 | 280 | 8.3 | 410 |
| 急速な送り速度の範囲:縦方向X | mm/min | 2250 | 2400 |
| 十字Y | mm/min | 2250 | 2400 |
| 縦Z | mm/min | 844 | 900 |
| 主要なモーター力 | Kw | 7.5 | 11 |
| 主要なモーター回転速度 | rpm | 960 | 960 |
| フィード モーター力 | Kw | 1.5 | 3 |
|
フィード モーターの回転 速度 |
rpm | 960 | 1420 |
| 冷却剤ポンプ力 | Kw | 0.12 | 0.12 |
|
冷却剤ポンプ回転 速度 |
L /min | 2760 | 2760 |
| 縦の製粉のヘッド モーター力 | Kw | 3 | 3 |
| 縦の製粉の頭部の回転速度 | rpm | 1420 | 1420 |
| 機械次元 | mm |
2327×1792 ×2000 |
2522×2262 ×2210 |
| 機械重量 | Kg | 3500 | 5300 |
プロダクト包装
製品のハイライト
販売のためのX6242普遍的な回転式頭部の膝タイプのラムの回り、フライス盤 プロダクト提示 X6242普遍的な回転式頭部の膝タイプのフライス盤はoverarmギヤ ボックスの付加とのX6142に基づき、別のモーターによって機械の性能を改善するためにdrived。フライス盤およびそれの基本的な機能の普遍的なフライス盤として縦のフライス盤として働くために普遍的な回転式製粉はoverarmにによって頭部取付けることができる。紡錘の袖は仕事台の動きおよびまたあくことに協力するにことができ、及び降ろし、ドリルの傾向がある穴を退屈させることを終わる叩く。2つの紡錘は及び内側のロックされた別にdrived。 ...
