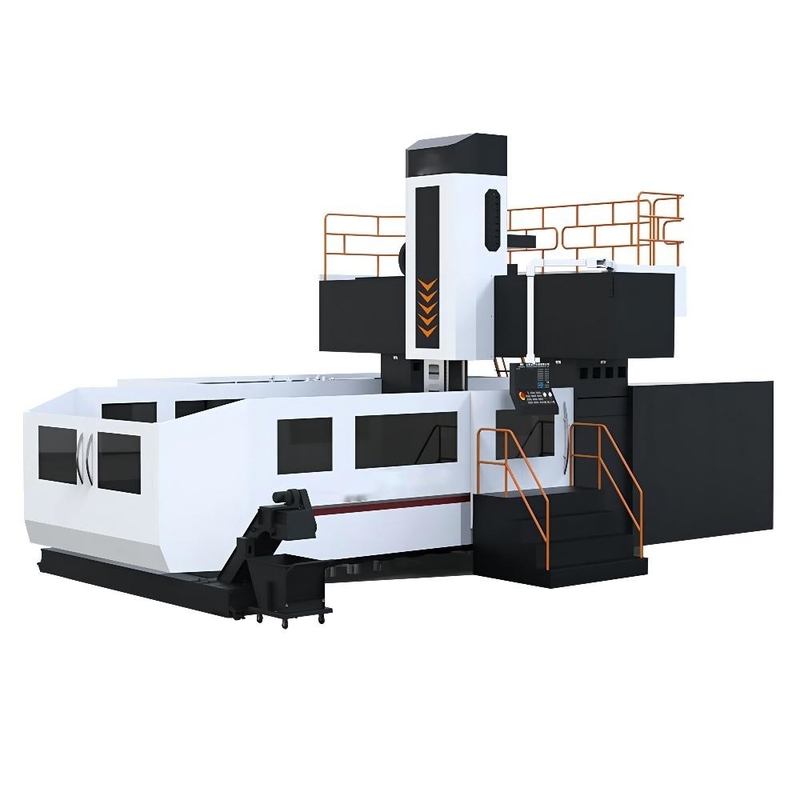

SP2260Fのガントリー タイプ縦のマシニング センターの重い切断DCMC
製品詳細
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| ハイライト |
DCMCのガントリー タイプ縦のマシニング センター,重い切断ガントリー タイプ縦のマシニング センター |
||
製品説明
SP2260F ゲントリー加工センターは,強い硬さ,対称構造と伝統的なゲントリー機械ツールのベースフレームの強い安定性の利点を受け継いでいます.移動部品の設計を最適化するために,先進的な動的硬い設計コンセプトを導入機械は高いトルクと良い迅速な応答特性があり,自動車,模具,航空宇宙,ハードウェアおよび他の機械加工分野に適しています.
ゲントリー加工センターSP2260Fは,スピンドル軸と作業台を垂直とする加工センターを指します.ゲントリーは2つの柱,梁,シールおよびその他の部品ゲントリーによると,固定梁型,移動梁型,移動柱型に分けることができます. ロングメン加工センター.
SP2260F ガントリー加工センター 固定ビームの全体的なレイアウト 固定列のガントリーフレーム構造,主にベッド,ワークベンチ,柱,ビーム,セール,ラム,水力システムから構成されています潤滑システム,冷却・フィルタリングシステム,チップ除去装置,コンチレバー操作パネル,電子制御システムの部品.メインモーターは,高硬度カップリングを通じてメインシャフトに接続されています主軸は,高品質の合金鋼,炭素と窒素の冷却で作られています. 主軸のベアリング組は,輸入された高精度スピンルベアリングを選択します.固定温度冷却システムで装備されている.
- 2つのスクリュー型チップコンベア,1つのチェーン型チップコンベア
- スピンドルオイルクーラー ディスクオイルスキマー 10年無料 メインランス減量器
- フットブレーキ,梯子
| ポイント | ユニット | SP2260F | SP2540F |
|---|---|---|---|
| X軸移動 | mm | 6200 | 4200 |
| Y軸移動 | mm | 2250 | 2900 |
| Z軸移動 | mm | 1000 | 1000 |
| テーブル表面から スピンドル鼻 | mm | 250〜1250 | 250〜1250 |
| テーブル表面から 地面 | mm | 795 | 855 |
| 2つの列間の距離 | mm | 2400 | 3000 |
| 作業台の長さ | mm | 6000 | 4000 |
| 作業台幅 | mm | 2000 | 2500 |
| テーブルの最大負荷軸承 | 体重 | 14000 | 16000 |
| T スロットサイズ | mm | 11*22*160 | 11*28*200 |
| スクウェア・ラムサイズ | mm | 400×400 | 400×400 |
| メインモーター電源 | kw | 30/37 | 30/37 |
| スピンドル速度 | rpm | 6000 | 6000 |
| スピンドルトルク | Nm | 1000 | 1000 |
| スピンドル・コーナー | # | 50 | 50 |
| 道具を絞る力 | kgf | 1800±10% | 1800±10% |
| スピードアップ速度 (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| 機械の重さ | T | 40 | 38 |
製品のハイライト
重量切断SP2260F 双列加工センター 製品表示 SP2260F ゲントリー加工センターは,強い硬さ,対称構造と伝統的なゲントリー機械ツールのベースフレームの強い安定性の利点を受け継いでいます.移動部品の設計を最適化するために,先進的な動的硬い設計コンセプトを導入機械は高いトルクと良い迅速な応答特性があり,自動車,模具,航空宇宙,ハードウェアおよび他の機械加工分野に適しています. ゲントリー加工センターSP2260Fは,スピンドル軸と作業台を垂直とする加工センターを指します.ゲントリーは2つの柱,梁,シールおよびその他の部品ゲントリーによると,固定梁型,移動梁型,移動柱型に分けることができま...
