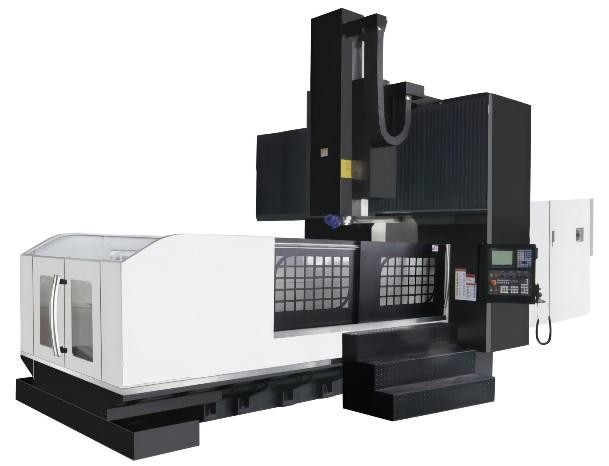

金属のためのDCMCのガントリー タイプを機械で造るSP2560Fの倍のコラム
製品詳細
| 製品名: | 金属の機械化のためのSP2560Fのdcmcの二重コラムのマシニング センター | 仕事台のサイズ: | 6000x2500mm |
|---|---|---|---|
| 縦方向旅行Ｘ軸: | 6200mm | 十字旅行Ｙ軸: | 2900mm |
| 縦旅行Z軸: | 1000mm | 仕事台のMax.Loadの忍耐: | 20000kg |
| Max.Spindleの速度: | 6000rpm | 2つのコラム間の間隔: | 3000mm |
| 鼻を細長くするテーブルの表面からの間隔: | 250-1250mm | Tスロット サイズ: | 11*28*200mm |
| ハイライト |
SP2560Fの倍のコラムの機械化,ガントリー二重コラムの機械化 |
||
製品説明
金属の機械化のためのSP2560Fのdcmcの二重コラムのマシニング センター
プロダクト表示
SP2560Fのガントリー マシニング センターは従来のガントリー工作機械の基礎フレームの強い剛性率、対称の構造、強い安定性の利点を等受継ぎ、可動部分の設計を最大限に活用するために高度の動的堅い設計思想をもたらす。機械に自動車、型、大気および宇宙空間、ハードウェアおよび他の機械処理分野のために適した高いトルクおよびよく速い応答特性がある。
ガントリー マシニング センターSP2560Fは通常のマシニング センターのC-typeの開いた構造より安定し、堅い傍聴禁止の構造を採用する。仕事台は高力鋳鉄から成り、ベッド、ビーム、スライド、ラムおよび他の主構造部品はすべて鋼鉄溶接された部品から成っている。有限な要素分析は分析し、計算し質および剛さの比率、優秀で静的な、動的パフォーマンスを保障するために使用される。熱性能は容易にさまざまな据え付け品および工作物を見つけ、取付けることができる標準的なTスロットが、鋳鉄の仕事台装備されている。
主にベッドで、テーブル、コラム、ビーム、サドル、ラム、油圧装置、潤滑システム、冷却およびろ過システム、破片の取り外し装置、片持梁作動のパネルおよび電子制御のシステム コンポーネント構成される固定ビーム固定コラムのガントリー フレームの構造のためのSP2560Fのガントリー マシニング センターの工作機械の全面的なレイアウト。ベッドおよび仕事台は高力鋳鉄および樹脂の砂から成っている。Ｘ軸ガイドは頑丈なガイド サポート構造、位置を採用し、高軸受けスライドのブロックの数は機械主義に従って各ローラー線形ガイドで適度に工作機械が高い剛性率および長期安定した正確さを得ることができるように、整理される。
標準的な付属品
二重ネジ式 チップ輸送装置、1つのチェーン タイプ チップ輸送装置
紡錘オイル クーラー、ディスク オイルのスキマー、10years自由なmainlenanceの減力剤
フット ブレーキ、梯子
主要な技術的な変数
| 項目 | 単位 | SP2560F |
| Ｘ軸旅行 | mm | 6200 |
| Ｙ軸旅行 | mm | 2900 |
| Z軸旅行 | mm | 1000 |
| テーブルの表面からの間隔への 紡錘の鼻 |
mm | 250-1250 |
| テーブルの表面からの間隔への 地面 |
mm | 855 |
| 2つのコラム間の間隔 | mm | 3000 |
| 仕事台の長さ | mm | 6000 |
| 仕事台の幅 | mm | 2500 |
| 最高。テーブルの負荷軸受け | kg | 20000 |
| Tスロット サイズ | mm | 11*28*200 |
| 正方形のラムのサイズ | mm | 400x400 |
| 主要なモーター力 | kw | 30/37 |
| 紡錘の速度 | rpm | 6000 |
| 紡錘のトルク | Nm | 1000 |
| 紡錘の先を細くすること | # | 50 |
| 力を締め金で止めることに用具を使いなさい | kgf | 1800±10% |
| 急速な送り速度（X/Y/Z） | m/min | 10/10/10 |
| 機械重量 | T | 43 |
製品のハイライト
金属の機械化のためのSP2560Fのdcmcの二重コラムのマシニング センター プロダクト表示 SP2560Fのガントリー マシニング センターは従来のガントリー工作機械の基礎フレームの強い剛性率、対称の構造、強い安定性の利点を等受継ぎ、可動部分の設計を最大限に活用するために高度の動的堅い設計思想をもたらす。機械に自動車、型、大気および宇宙空間、ハードウェアおよび他の機械処理分野のために適した高いトルクおよびよく速い応答特性がある。 ガントリー マシニング センターSP2560Fは通常のマシニング センターのC-typeの開いた構造より安定し、堅い傍聴禁止の構造を採用する。仕事台は高力鋳鉄から...
