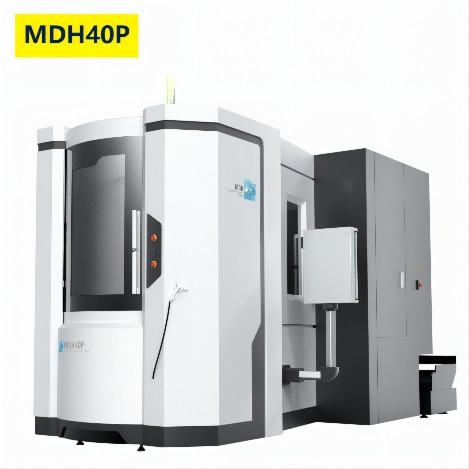

400X400mmの横のマシニング センターMDH40P CNCの高速マシニング センター
製品詳細
| 製品名: | MDH40Pの倍パレット横のマシニング センター | 仕事台のサイズ: | 400×400 mm |
|---|---|---|---|
| パレットのNO: | 2 | Max.tableの負荷: | 400kg |
| 中心を細長くするテーブルの表面からの間隔: | 80-700mm | 台に置くべき紡錘の鼻からの間隔: | 150~860mm |
| X/Y/Z旅行: | 630/620/710のmm | L×W×H: | 5952*2522*2771mm |
| ハイライト |
400X400mmの横のマシニング センター,MDH40Pの横のマシニング センター,横のCNCの高速マシニング センター |
||
製品説明
MDH40Pの倍パレット横のマシニング センターの中国高速CNCのマシニング センター
プロダクト提示
旋盤は軍の企業、大気および宇宙空間、自動車、型、機械類の製造業および他の企業で広く利用されている。4つの側面の製粉し、退屈することは部品の1番の締め金で止めることで自動的に完了することができる。あき、広がり、広がり、そして叩くこと。それにオートメーション、強い信頼性、簡単な操作、便利でおよび気持が良く、美しく全面的な形の機械および電気統合の高度の高度の利点がある。
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH40P | MDH50PS |
| 仕事台のサイズ（L*W） | mm | 400X400 | 500X500 |
| No.ofパレット | 2 | ||
| テーブルのタイプ | ITは選択する:明るい | ||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
||
| 時間を指示するテーブル | S | 1.9 （90°） | |
| パレット変更の時間 | S | 5 | |
| 最高。テーブルの負荷 | Kg | 400 | |
| X/Y/Z軸線旅行 | mm | 630/620/710 | |
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | ||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-700 | |
| 台に置くべき紡錘の鼻からの間隔 | mm | 150-860 | |
| X/Y/のZ軸の急速な横断 | m/min | 60 | |
| 送り速度の切断 | 1-40000 | ||
| 紡錘の先を細くすること | No.40 （7:24） | ||
| 最高の紡錘の速度 | rpm | 10000 （直接ドライブ） 選択しなさい:12000 （直接ドライブ） |
|
| 紡錘モーター力 （Continueous/30分） |
kw | 10000rpm:7.5/11 12000rpm:7.5/11 |
|
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） |
|
| 用具のすねのタイプ | BT40 | ||
| 最高。用具の長さ | mm | 350 | |
| 最高。用具の重量 | Kg | 8 | |
| 最高。用具の直径（w/oadjacenttools） | mm | Ø82 （Ø150） | |
| 用具を使いなさい変更の時間（TT）に | 1.2 | ||
| 正確さを置くX/Y/のZ軸 | 0.008 | ||
| X/Y/のZ軸の反復性の正確さ | 0.005 | ||
| CNCのコントローラー | FANUC 3li | ||
| 機械次元（LXWXH） | mm | 5952X2522X2771 | 5952X2522X2771 |
| 機械重量 | Kg | 8000 | 8000 |
Packing&Shipping
製品のハイライト
MDH40Pの倍パレット横のマシニング センターの中国高速CNCのマシニング センター プロダクト提示 旋盤は軍の企業、大気および宇宙空間、自動車、型、機械類の製造業および他の企業で広く利用されている。4つの側面の製粉し、退屈することは部品の1番の締め金で止めることで自動的に完了することができる。あき、広がり、広がり、そして叩くこと。それにオートメーション、強い信頼性、簡単な操作、便利でおよび気持が良く、美しく全面的な形の機械および電気統合の高度の高度の利点がある。 標準的な構成 任意構成 •二段変速式内部伝達紡錘 •明るいCNCの回転盤 •ねじ空の冷却装置 •冷却に吹きかけなさい •自動用具...
