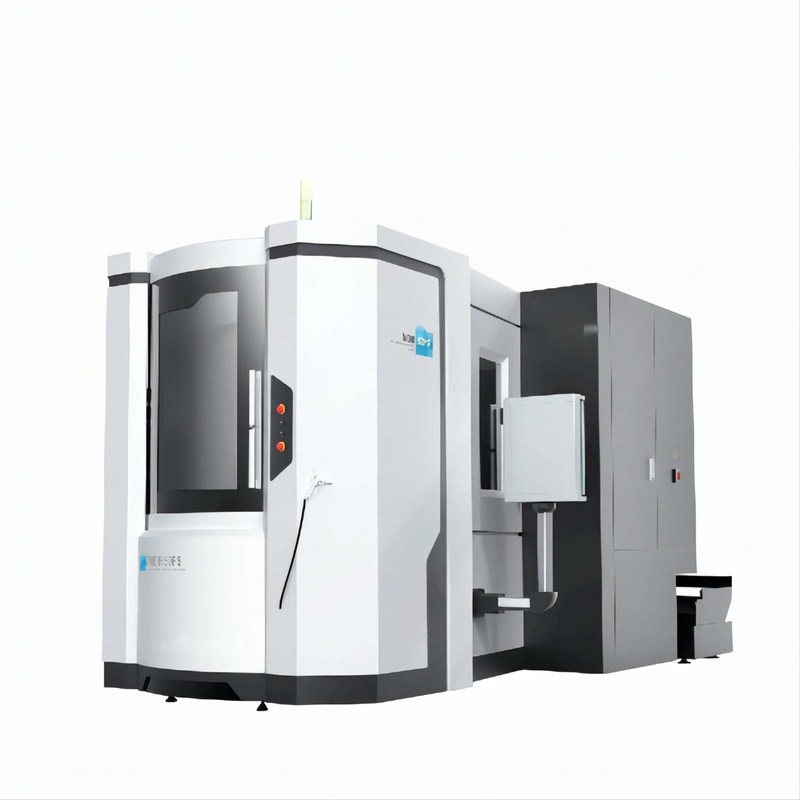

CNCの横のマシニング センター頑丈なMDH 50PSの倍パレット
製品詳細
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| ハイライト |
CNCの横のマシニング センター,MDHの横のマシニング センター,二重パレット横のCNC機械 |
||
製品説明
高速 中国 MDH50PS ダブルパレット水平加工センター 重荷
製品の特徴
- MDHシリーズは,自動車,造船,エンジンおよび一般製造産業における箱形および特殊形状のワークピースの生産のための理想的なCNC水平加工センターです.
- この機械は高性能,高信頼性,高精度な製品で,コンパクトな構造と迅速な応答を特徴としています.
- スピンドルの設計により,特に高性能切削に適しており,優れたボールスクロールとスピンドルの冷却システムは柔軟な製造のための優れた機能を提供します.
- 高速および高性能のスピンドル
- コンパクトな構成と比類のない硬さ
- 高速航空管制
- 高速 APC;
- CE証明書を持っていること.
- 国内で検査を受けない製品
構成
| 標準構成 | 選択可能な構成 |
|---|---|
| • 2 速度の内部トランスミッション スピンドル | •BRT CNC ターンテーブル |
| • スクロールホールの冷却システム | • スプレー冷却 |
| •自動ツール交換システム | •高圧冷却装置 |
| • スクロールチップ輸送機 (両側) | • スピンドル 冷却装置 |
| •自動潤滑システム (スピンドル) | 電気キャビネット 温度調節装置 |
| • 硬い テープ | • 持ち運び 切片 輸送機 |
| •電気キャビネット熱交換器 | • 格子 の 支配 |
| • スピンドル 冷却装置 | M30 自動オフ装置 |
| •閉ざされた保護カバー | |
| • RS-232 データ送信システム |
主な技術パラメータ
| 製品モデル | ユニット | MDH40P | MDH50PS |
|---|---|---|---|
| 作業台の大きさ (L*W) | mm | 400×400 | 500×500 |
| パレット番号 | 2 | ||
| テーブルタイプ | IT オプト:BRT | ||
| 表のインデックス | IT (1° X360°) BRT (0.001° X360°) | ||
| 表のインデックス化時間 | S | 1.9 (90°) | |
| パレット交換時間 | S | 5 | |
| テーブル負荷最大 | キロ | 400 | |
| X/Y/Z軸の移動 | mm | 630/620/710 | |
| X/Y/Z 軸の導路タイプ | 線形ロールガイドウェイ | ||
| テーブルの表面からスピンドルの中心までの距離 | mm | 80-700 | |
| スピンドルの鼻からテーブルまでの距離 | mm | 150〜860 | |
| X/Y/Z 軸の速行 | m/min | 60 | |
| フード速度をカットする | 1〜40000 | ||
| スピンドル・コーナー | 第40号 (7:24) | ||
| 最大スピンドル速度 | rpm | 10000 (直接運転) オプト:12000 (Direct-Drive) | |
| スピンドルモーターパワー (連続/30分) | kw | 10000回転/分:75月11日 12000回転/分75月11日 | |
| ツールマガジン容量 | T | 40 (Opt:60/80/120) | |
| ツールの棒の種類 | BT2 医療 | ||
| 最大 ツール 長さ | mm | 350 | |
| ツール最大重量 | キロ | 8 | |
| 最大ツール直径 (w/隣接するツール) | mm | Ø82(Ø150) | |
| ツール交換時間 (T-T) | 1.2 | ||
| X/Y/Z軸の位置位置の精度 | 0.008 | ||
| X/Y/Z軸の繰り返しの精度 | 0.005 | ||
| CNCコントローラ | FANUC 3li | ||
| 機械の寸法 (LXWXH) | mm | 5952X2522X2771 | 5952X2522X2771 |
| 機械の重さ | キロ | 8000 | 8000 |
よくある質問
1パーツの材料は?
アルミ 鋼 ステンレス 鋳鉄 超合金 硬い材料など
2処理は?
私の会社のCNC機械ツールの製品は,異なるモデルには異なる特性があります. 詳細な情報を得るために私に連絡してください.
3機材をどのように選べますか?
マシン・ツール・コンフィギュレーションの特別な要求があり,予算が限られている場合,私たちはまた,あなたの必要に応じて設定を変更することができます.
したがって,あなたの機械図を私たちに提供してください,私たちは非常に喜んであなたのために特定のプロセスソリューションを設計し,適切なCNCマシンモデルを推奨します.
4.あなたの会社はカスタマイズされたオファーを受け入れますか?我々は特別な必要を持っています.
当社は,モジュール式CNC機械の研究と製造に焦点を当てています. 私たちは非常に豊富な経験と強力な機械ツール研究開発能力を持っています.特定の量の必要性がある限り,非常に効率的な機器をカスタマイズして提供します.
5購入確認
FOB CFRまたはCIF,LCLまたはFCL輸送
支払い条件:T/TまたはLCまたは他の方法で私たちと連絡してください.
パッケージ:複合板ケース
配送時間: 預金後30~45営業日以内. (実際の配送時間は実際の注文に依存します.
6チップなど
保証期間: 1年
外包の損傷,漏れ,商品が損傷した場合
梱包リスト,製品文献,保証カードの整合性を確認する.
梱包リストの内容,製品数量,そしてアクセサリーをチェックします.
機械の詳細は,正常である場合, 交換と保守の痕跡がある場合, 他の影響がある場合,
上記に該当する場合は 写真を撮影し,すぐに連絡してください
