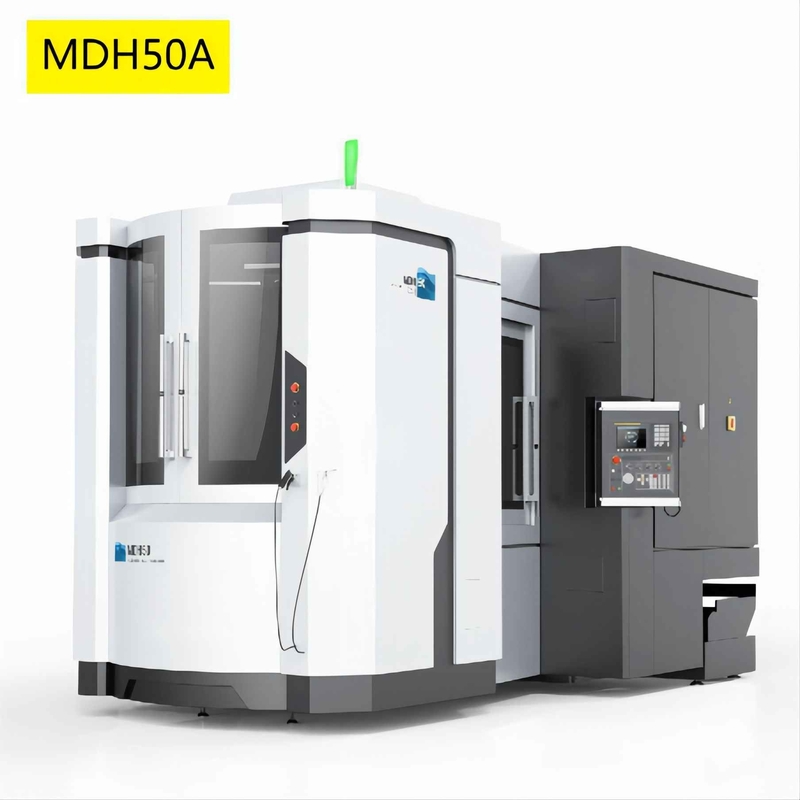

MDH50Aの横のマシニング センター800kgの単一のテーブル自動CNC機械
製品詳細
| 製品名: | MDH50Aの単一のテーブルの横のマシニング センター | 仕事台のサイズ: | 500×500 mm |
|---|---|---|---|
| パレットのNO: | 単一のテーブル | Max.tableの負荷: | 800kg |
| 中心を細長くするテーブルの表面からの間隔: | 80-830mm | 台に置くべき紡錘の鼻からの間隔: | 150~950mm |
| X/Y/Z旅行: | 780/750/800のmm | L×W×H: | 4190*3200*3125mm |
| ハイライト |
MDH50Aの横のマシニング センター,800kg横のマシニング センター,単一のテーブル自動CNC機械 |
||
製品説明
MDH50Aの単一のテーブルの横のマシニング センターの中国機械は自動マシニング センターを製造する
プロダクト提示
MDHの一連の横のマシニング センターは私達の会社が開発し、作り出す横のマシニング センターの1つである。機械は機械類の製造業および他の企業の箱の部品、貝の部品、ディスク部品および特別型の部分を処理するために広く利用されている。部品は1つで行く締め金で止められる。それは自動的に4つの側面で製粉し、退屈し、あき、広がり、広がり、そして叩くことを完了できる。
製品の機能
（1）高精度--高度の空の冷却の技術は処理する工作機械の間に効果的に熱変形を制御し、工作機械の機械精度を改善する工作機械のX、YおよびZ座標のためにねじ採用される。さらに、機械に温度修正の機能がある。温度検出器は工作機械のメイン ポジションに取付けられ、工作機械の精密はCNCシステムの等位の位置を分析し、償うことによって実現される。
（2）高速--機械紡錘は電気紡錘の構造を採用する、最高速度は12000rpmであり、内部二段変速式変更は低速切断および高速機械化の条件を満たすことができる;X、YのZの3座標ガイドは60m/min.に動きが速いの高く堅い線形転がりガイドを、スピードをあげる採用する。機械は連結用具の変更のメカニズム（用具の変更の時間を採用する:2秒）。上記の変数は国内一流のレベルおよび国際的な高度のレベルにある。
（3）高い剛性率-機械の主体は樹脂の砂によって投げられ、ベッドはコラム、スライドのテーブルおよび仕事台移動必要な鋳造である。配電盤およびナイフの貯蔵のマニピュレーターはベッドで工作機械の全面的な剛性率を保障するために固定される。さらに、工作機械の構造をより適度にさせる有限な要素分析による設計過程で。
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH50 | MDH50A | MDH65S |
| 仕事台のサイズ（L*W） | mm | 500X500 | 500X500 | 630X630 |
| No.ofパレット | 2 | 単一のテーブル | 2 | |
| テーブルのタイプ | ITは選択する:明るい | |||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
|||
| 時間を指示するテーブル | S | 1.7 （90°） | ||
| パレット変更の時間 | S | 6 | - | 6 |
| 最高。テーブルの負荷 | Kg | 800 | ||
| X/Y/Z軸線旅行 | mm | 780/750/800 | ||
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | |||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-830 | ||
| 台に置くべき紡錘の鼻からの間隔 | mm | 150-950 | ||
| X/Y/のZ軸の急速な横断 | m/min | 54 | ||
| 送り速度の切断 | 1-20000 | |||
| 紡錘の先を細くすること | No.50 （7:24） | |||
| 最高の紡錘の速度 | rpm | 8000 （モーター紡錘） 選択しなさい:12000 （モーター紡錘） 選択しなさい:6000 （ギヤ ボックス） |
||
| 紡錘モーター力 （Continueous/30分） |
kw | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） | ||
| 用具のすねのタイプ | BT50 | |||
| 最高。用具の長さ | mm | 500 | ||
| 最高。用具の重量 | Kg | 25 | ||
| 最高。用具の直径（w/oadjacenttools） | mm | Ø115 （Ø270） | ||
| 用具を使いなさい変更の時間（TT）に | 2 | |||
| 正確さを置くX/Y/のZ軸 | 0.008 | |||
| X/Y/のZ軸の反復性の正確さ | 0.005 | |||
| CNCのコントローラー | FANUC 3li | |||
| 機械次元（LXWXH） | mm | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| 機械重量 | Kg | 15000 | 14000 | 15000 |
工作物のサンプル
