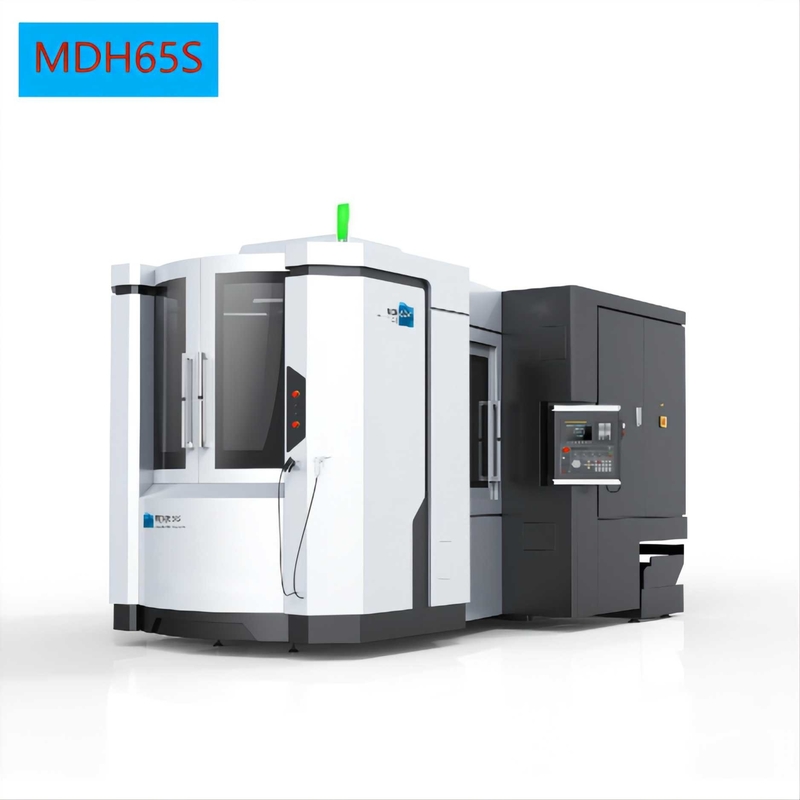

FANUCの横のマシニング センター高速二重パレットMDH65S
製品詳細
| 製品名: | MDH65Sの倍パレット横のマシニング センター | 仕事台のサイズ: | 630×630 mm |
|---|---|---|---|
| パレットのNO: | 2 | Max.tableの負荷: | 800kg |
| 中心を細長くするテーブルの表面からの間隔: | 80-830mm | 台に置くべき紡錘の鼻からの間隔: | 150~950mm |
| X/Y/Z旅行: | 780/750/800のmm | L×W×H: | 4891*3200*3125mm |
| ハイライト |
MDH65Sの横のマシニング センター,FANUCの横のマシニング センター,二重パレット高速機械中心 |
||
製品説明
MDH65S中国の倍パレット横のマシニング センターの高速FANUC機械
詳しいイメージ
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH50 | MDH50A | MDH65S |
| 仕事台のサイズ（L*W） | mm | 500X500 | 500X500 | 630X630 |
| No.ofパレット | 2 | 単一のテーブル | 2 | |
| テーブルのタイプ | ITは選択する:明るい | |||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
|||
| 時間を指示するテーブル | S | 1.7 （90°） | ||
| パレット変更の時間 | S | 6 | - | 6 |
| 最高。テーブルの負荷 | Kg | 800 | ||
| X/Y/Z軸線旅行 | mm | 780/750/800 | ||
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | |||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-830 | ||
| 台に置くべき紡錘の鼻からの間隔 | mm | 150-950 | ||
| X/Y/のZ軸の急速な横断 | m/min | 54 | ||
| 送り速度の切断 | 1-20000 | |||
| 紡錘の先を細くすること | No.50 （7:24） | |||
| 最高の紡錘の速度 | rpm | 8000 （モーター紡錘） 選択しなさい:12000 （モーター紡錘） 選択しなさい:6000 （ギヤ ボックス） |
||
| 紡錘モーター力 （Continueous/30分） |
kw | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） | ||
| 用具のすねのタイプ | BT50 | |||
| 最高。用具の長さ | mm | 500 | ||
| 最高。用具の重量 | Kg | 25 | ||
| 最高。用具の直径（w/oadjacenttools） | mm | Ø115 （Ø270） | ||
| 用具を使いなさい変更の時間（TT）に | 2 | |||
| 正確さを置くX/Y/のZ軸 | 0.008 | |||
| X/Y/のZ軸の反復性の正確さ | 0.005 | |||
| CNCのコントローラー | FANUC 3li | |||
| 機械次元（LXWXH） | mm | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| 機械重量 | Kg | 15000 | 14000 | 15000 |
Packing&Shipping
