起源の場所:
中国
証明:
ISO certification
モデル番号:
MDH65

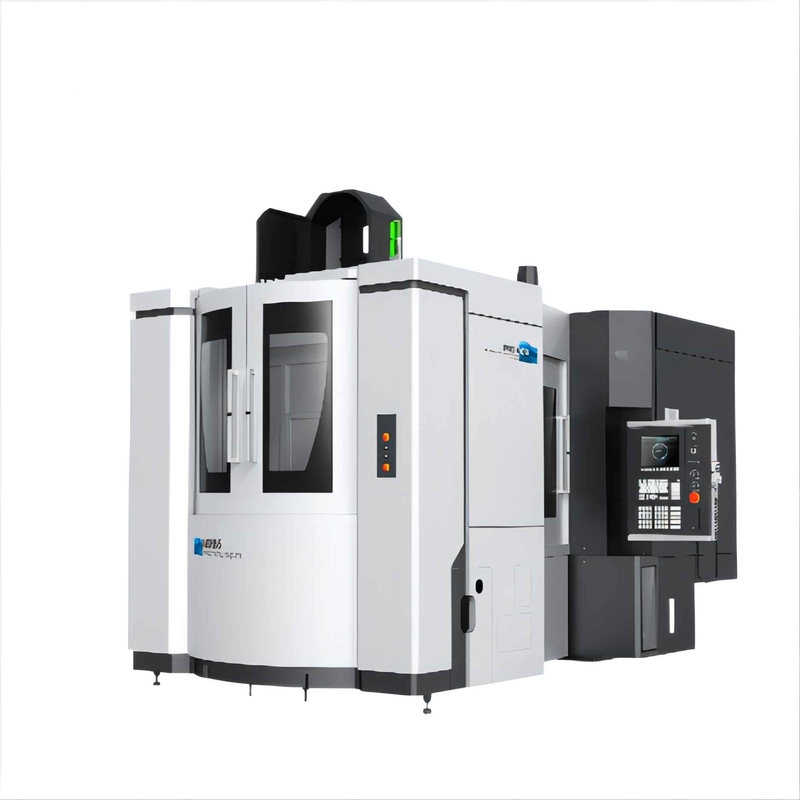

MDH65中国機械頑丈な二重パレット横のマシニング センター
製品の機能

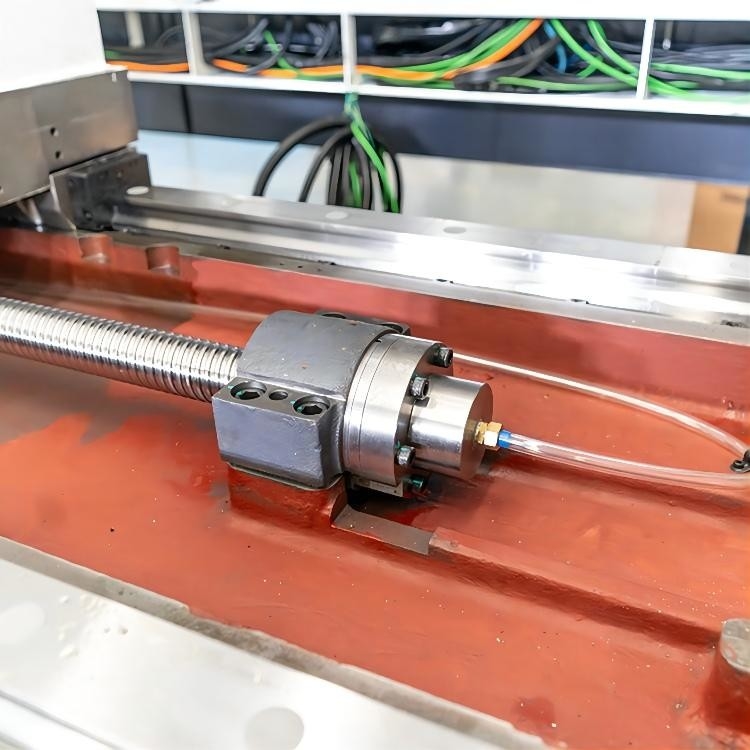

（1）高精度--工作機械のX、YおよびZ座標ねじは完全に処理する工作機械の過程において効果的に熱変形を制御し、工作機械の機械精度を改善する高度の空の冷却の技術を採用する。さらに、工作機械に温度修正の機能がある。温度検出器は本体のメイン ポジションに取付けられ、工作機械の精密はCNCシステムの等位の位置を分析し、償うことによって実現される。

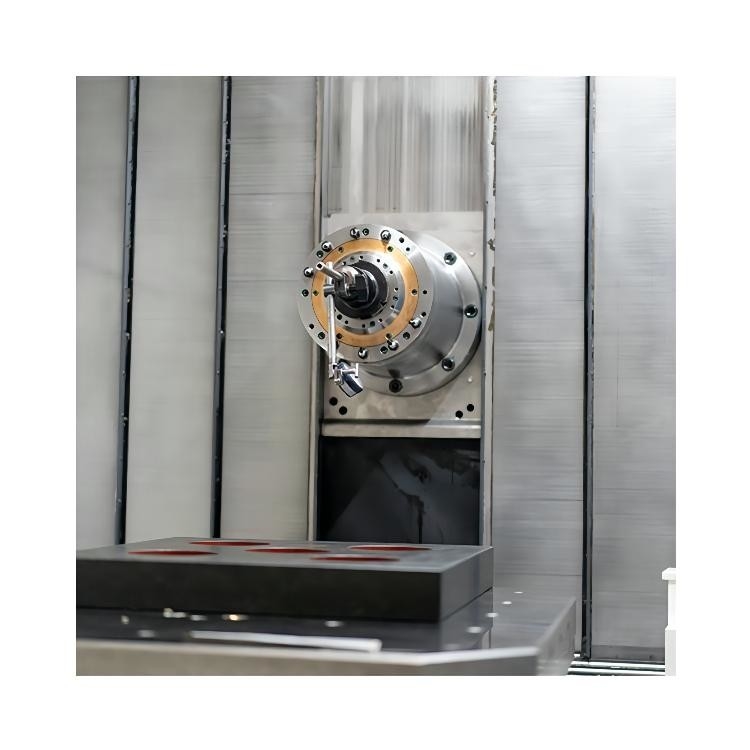

（2）高速--機械紡錘は低速切断および高速機械化の条件を満たすことができる内部二段変速式変更採用する、および12000rpmの最高速度のモーターを備えられた紡錘の構造を、;X、YのZ 3等位ガイドの使用高く堅い線形転がりガイドは60m/minに、動きが速いスピードをあげる;機械は連結用具の変更のメカニズム（用具の変更の時間を採用する:2秒）。上記の変数は国内一流のレベルおよび国際的な高度のレベルにある。
（3）高い剛性率-工作機械の主要な部品は樹脂から完全に砂型で作る成っているベッド ボディはそれの必要な鋳造およびコラム、スライドのテーブルおよび仕事台移動である。交換テーブルおよびナイフの貯蔵のマニピュレーターはベッド ボディで工作機械の全面的な剛性率を保障するために固定される。さらに、工作機械の構造は設計過程のより適度な直通の有限な要素分析である。
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH65 | MDH65A | MDH80S |
| 仕事台のサイズ（L*W） | mm | 630X630 | 630X630 | 800X800 |
| No.ofパレット | 2 | 単一のテーブル | 2 | |
| テーブルのタイプ | ITは選択する:明るい | |||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
|||
| 時間を指示するテーブル | S | 1.7 （90°） | ||
| パレット変更の時間 | S | 12 | — | 12 |
| 最高。テーブルの負荷 | Kg | 1300 | ||
| X/Y/Z軸線旅行 | mm | 1050/900/900 | 1050/900/800 | |
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | |||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-980 | ||
| 台に置くべき紡錘の鼻からの間隔 | mm | 200-1100 | 300-1100 | |
| X/Y/のZ軸の急速な横断 | m/min | 54 | ||
| 送り速度の切断 | 1-20000 | |||
| 紡錘の先を細くすること | No.50 （7:24） | |||
| 最高の紡錘の速度 | rpm | 8000 （モーター紡錘） 選択しなさい:12000 （モーター紡錘） 選択しなさい:6000 （ギヤ ボックス） |
||
| 紡錘モーター力 （Continueous/30分） |
kw | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） | ||
| 用具のすねのタイプ | BT50 | |||
| 最高。用具の長さ | mm | 500 | ||
| 最高。用具の重量 | Kg | 25 | ||
| 最高。用具の直径（w/oadjacenttools） | mm | Ø115 （Ø270） | ||
| 用具を使いなさい変更の時間（TT）に | 2 | |||
| 正確さを置くX/Y/のZ軸 | 0.01 | |||
| X/Y/のZ軸の反復性の正確さ | 0.006 | |||
| CNCのコントローラー | FANUC 3li | |||
| 機械次元（LXWXH） | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| 機械重量 | Kg | 18000 | 16500 | 18000 |
工作物のサンプル
