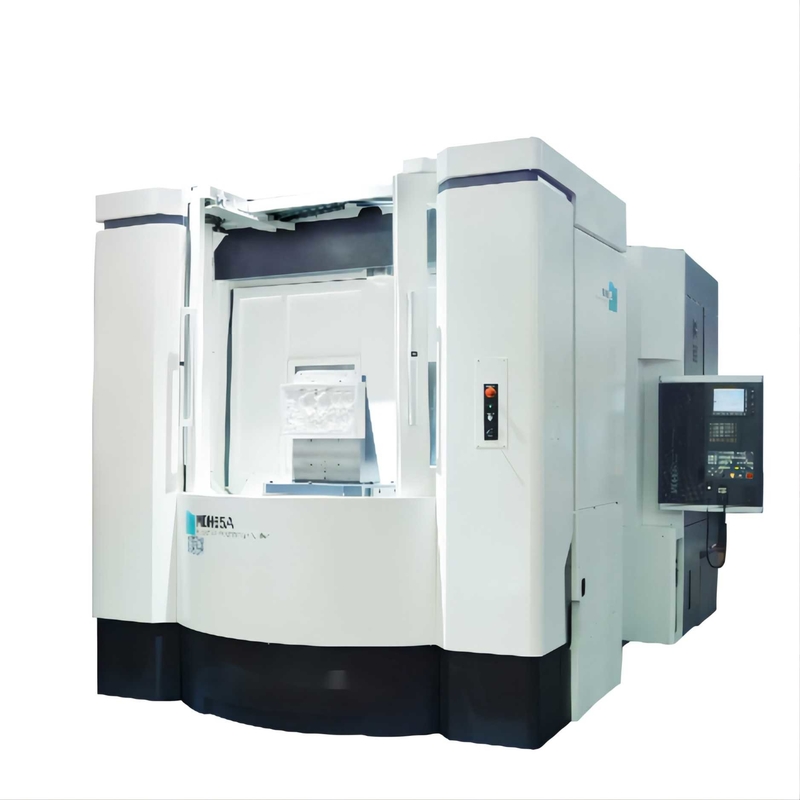

高速横のマシニング センター630 x 630mm MDH65Aの単一のテーブル
製品詳細
| 製品名: | MDH65Aの単一のテーブルの横のマシニング センター | 仕事台のサイズ: | 630×630 mm |
|---|---|---|---|
| パレットのNO: | 単一のテーブル | Max.tableの負荷: | 1300kg |
| 中心を細長くするテーブルの表面からの間隔: | 80-980mm | 台に置くべき紡錘の鼻からの間隔: | 200~1100mm |
| X/Y/Z旅行: | 1050/900/900のmm | L×W×H: | 5100*3342*3350mm |
| ハイライト |
MDH65Aの横のマシニング センター,630 x 630mmの横のマシニング センター,MDH65Aの高速マシニング センター |
||
製品説明
MDH65Aの高精度の高速単一のテーブルの横のマシニング センター
製品の機能
高精度
高速
高い剛性率
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH65 | MDH65A | MDH80S |
| 仕事台のサイズ（L*W） | mm | 630X630 | 630X630 | 800X800 |
| No.ofパレット | 2 | 単一のテーブル | 2 | |
| テーブルのタイプ | ITは選択する:明るい | |||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
|||
| 時間を指示するテーブル | S | 1.7 （90°） | ||
| パレット変更の時間 | S | 12 | — | 12 |
| 最高。テーブルの負荷 | Kg | 1300 | ||
| X/Y/Z軸線旅行 | mm | 1050/900/900 | 1050/900/800 | |
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | |||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-980 | ||
| 台に置くべき紡錘の鼻からの間隔 | mm | 200-1100 | 300-1100 | |
| X/Y/のZ軸の急速な横断 | m/min | 54 | ||
| 送り速度の切断 | 1-20000 | |||
| 紡錘の先を細くすること | No.50 （7:24） | |||
| 最高の紡錘の速度 | rpm | 8000 （モーター紡錘） 選択しなさい:12000 （モーター紡錘） 選択しなさい:6000 （ギヤ ボックス） |
||
| 紡錘モーター力 （Continueous/30分） |
kw | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） | ||
| 用具のすねのタイプ | BT50 | |||
| 最高。用具の長さ | mm | 500 | ||
| 最高。用具の重量 | Kg | 25 | ||
| 最高。用具の直径（w/oadjacenttools） | mm | Ø115 （Ø270） | ||
| 用具を使いなさい変更の時間（TT）に | 2 | |||
| 正確さを置くX/Y/のZ軸 | 0.01 | |||
| X/Y/のZ軸の反復性の正確さ | 0.006 | |||
| CNCのコントローラー | FANUC 3li | |||
| 機械次元（LXWXH） | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| 機械重量 | Kg | 18000 | 16500 | 18000 |
工作物のサンプル
製品のハイライト
MDH65Aの高精度の高速単一のテーブルの横のマシニング センター 製品の機能 高精度 工作機械のX、YおよびZ座標ねじはすべて工作機械の機械化の動きの間に効果的に熱および変形問題を制御する、採用し工作機械の機械精度を改善する高度の空の冷却の技術を。さらに工作機械の高精度を実現するために、工作機械に本体のメイン ポジションの温度の感知要素が数値制御システムによって座標の位置を分析し、償うことによって温度修正機能が装備されているある。 高速 工作機械の紡錘は低速切断の条件を満たしている間高速機械化の条件を満たすことができる内部二段変速式伝達採用する、および12000rpmの最高速度の電気紡錘の構...
