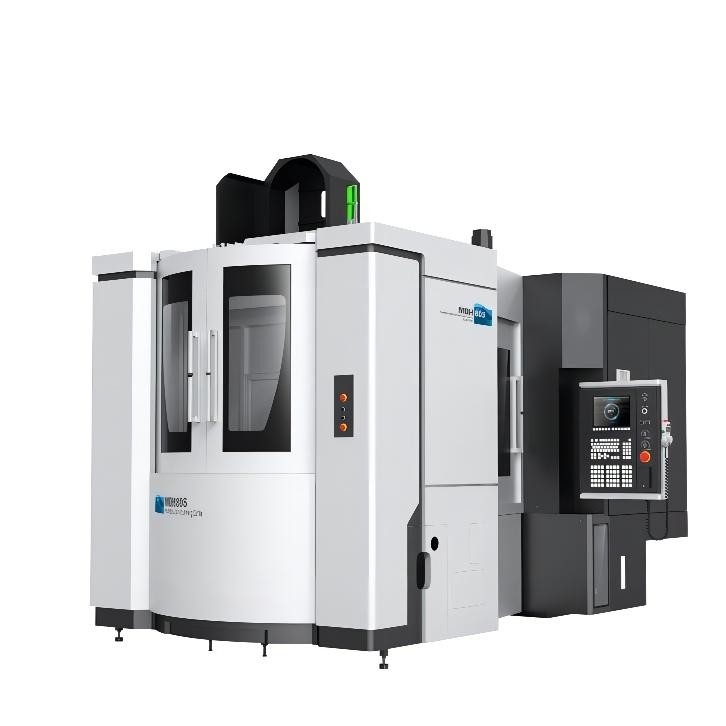

二重パレット横のマシニング センターMDH80Sの自動高速
製品詳細
| 製品名: | MDH80Sの倍パレット横のマシニング センター | 仕事台のサイズ: | 800×800 mm |
|---|---|---|---|
| パレットのNO: | 2 | Max.tableの負荷: | 1300kg |
| 中心を細長くするテーブルの表面からの間隔: | 80-980mm | 台に置くべき紡錘の鼻からの間隔: | 300~1100mm |
| X/Y/Z旅行: | 1050/900/800のmm | L×W×H: | 5145*3342*3350mm |
| ハイライト |
MDH80Sの横のマシニング センター,二重パレット横のマシニング センター |
||
製品説明
MDH80Sの自動マシニング センター高速二重パレット横のマシニング センター
プロダクト提示
MDHシリーズ横のマシニング センターは私達の会社が開発し、作り出す高性能および精密横のマシニング センターである。それは一部、身体部分、貝の部品、処理する特別型の部品には広く利用されて部品は自動的に締め金で止められた完全four-sided製粉し、退屈し、あき、拡大し、広がり、そして叩くである場合もあるマルチステップ プロセス。
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH65 | MDH65A | MDH80S |
| 仕事台のサイズ（L*W） | mm | 630X630 | 630X630 | 800X800 |
| No.ofパレット | 2 | 単一のテーブル | 2 | |
| テーブルのタイプ | ITは選択する:明るい | |||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
|||
| 時間を指示するテーブル | S | 1.7 （90°） | ||
| パレット変更の時間 | S | 12 | — | 12 |
| 最高。テーブルの負荷 | Kg | 1300 | ||
| X/Y/Z軸線旅行 | mm | 1050/900/900 | 1050/900/800 | |
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | |||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-980 | ||
| 台に置くべき紡錘の鼻からの間隔 | mm | 200-1100 | 300-1100 | |
| X/Y/のZ軸の急速な横断 | m/min | 54 | ||
| 送り速度の切断 | 1-20000 | |||
| 紡錘の先を細くすること | No.50 （7:24） | |||
| 最高の紡錘の速度 | rpm | 8000 （モーター紡錘） 選択しなさい:12000 （モーター紡錘） 選択しなさい:6000 （ギヤ ボックス） |
||
| 紡錘モーター力 （Continueous/30分） |
kw | 8000rpm:18.5/22 12000rpm:25/30 6000rpm:22/26 |
||
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） | ||
| 用具のすねのタイプ | BT50 | |||
| 最高。用具の長さ | mm | 500 | ||
| 最高。用具の重量 | Kg | 25 | ||
| 最高。用具の直径（w/oadjacenttools） | mm | Ø115 （Ø270） | ||
| 用具を使いなさい変更の時間（TT）に | 2 | |||
| 正確さを置くX/Y/のZ軸 | 0.01 | |||
| X/Y/のZ軸の反復性の正確さ | 0.006 | |||
| CNCのコントローラー | FANUC 3li | |||
| 機械次元（LXWXH） | mm | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| 機械重量 | Kg | 18000 | 16500 | 18000 |
製品の機能
（1）高精度--工作機械のX、YおよびZ座標ねじは完全に処理する工作機械の過程において効果的に熱変形を制御し、工作機械の機械精度を改善する高度の空の冷却の技術を採用する。さらに、工作機械に温度修正の機能がある。温度検出器は本体のメイン ポジションに取付けられ、工作機械の精密はCNCシステムの等位の位置を分析し、償うことによって実現される。
（2）高速--機械紡錘は低速切断および高速機械化の条件を満たすことができる内部二段変速式変更採用する、および12000rpmの最高速度のモーターを備えられた紡錘の構造を、;X、YのZ 3等位ガイドの使用高く堅い線形転がりガイドは60m/minに、動きが速いスピードをあげる;機械は連結用具の変更のメカニズム（用具の変更の時間を採用する:2秒）。上記の変数は国内一流のレベルおよび国際的な高度のレベルにある。
（3）高い剛性率-工作機械の主要な部品は樹脂から完全に砂型で作る成っているベッド ボディはそれの必要な鋳造およびコラム、スライドのテーブルおよび仕事台移動である。交換テーブルおよびナイフの貯蔵のマニピュレーターはベッド ボディで工作機械の全面的な剛性率を保障するために固定される。さらに、工作機械の構造は設計過程のより適度な直通の有限な要素分析である。
展覧会
FAQ
1. 私達はL/Cまたは他支払ってもいいか。
はい、T/T、L/C等によって支払を作ることができる。
2. あなたの支払の言葉は何であるか。
契約の後の30%の頭金、および郵送物、Meanwhiteの前の70%の支払それはあなたの状態に従って論議することができる。
3. あなたの受渡し時間は何であるか。
配達は異なった構成の異なった機械によって決まる。それを確認するために私達にである標準的またはない連絡しなさい。
4. セリウムの証明書があるか。
はい、私達にセリウムの証明、機械質が保証されるある。
5. 保証期間は何であるか。
保証期間はB/Lの日付後に一般的なmonthes 12である。保証期間の間に、私達は損なわれる容易である自由な交換部品（EXW）を提供する。
6. 私達の会社にサービス エンジニアを差し向けることができるか。
機械が行先着くとき、時機を得ている私達はバイヤーのスケジュールに従って機械を取付けるためにサービス エンジニアをバイヤー耐えるすべての費用に送る。
