高性能頑丈な横のCNC機械単一のテーブルMDH80A
製品詳細
| 製品名: | MDH80Aの単一のテーブルの横のマシニング センター | 仕事台のサイズ: | 800×800 mm |
|---|---|---|---|
| パレットのNO: | 単一のテーブル | Max.tableの負荷: | 2000kg |
| 中心を細長くするテーブルの表面からの間隔: | 80-1180mm | 台に置くべき紡錘の鼻からの間隔: | 200~1250mm |
| X/Y/Z旅行: | 1400/1100/1050のmm | L×W×H: | 5393*3682*3827mm |
| ハイライト |
MDH80A横のCNC機械,頑丈な横のCNC機械,単一のテーブルの高性能CNC機械 |
||
製品説明

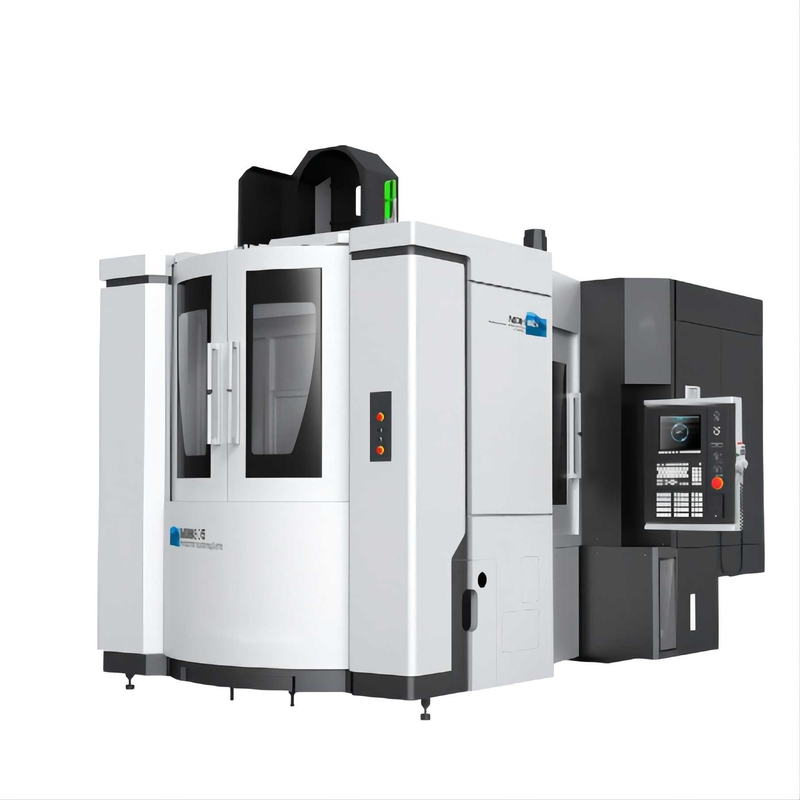

MDH80Aの単一のテーブルの頑丈な横のマシニング センターの高性能
プロダクト提示
横のマシニング センターは私達の会社が開発し、作り出す横のマシニング センターの1つである。この工作機械は機械類の製造業および他の企業の箱の部品、貝の部品、ディスク部品および特別型の部分の処理で広く利用されている。部品は1回に締め金で止められる。それは自動的に4つの表面の製粉し、退屈し、あき、拡大し、広がり、そして叩くことの複数のプロセス処理を完了できる。
| 標準的な構成 | 任意構成 |
| •二段変速式内部伝達紡錘 | •明るいCNCの回転盤 |
| •ねじ空の冷却装置 | •冷却に吹きかけなさい |
| •自動用具の変更システム | •高圧冷却部 |
| •ねじチップ輸送装置（両側） | •紡錘の冷却装置 |
| •自動潤滑システム（紡錘） | •電気キャビネットのサーモスタットの制御装置 |
| •堅い叩くこと | •持ち上がるチップ輸送装置 |
| •電気キャビネットの熱交換器 | •火格子を付ける定規 |
| •紡錘の冷却装置 | •M30自動パワー装置 |
| •閉鎖した保護カバー | |
| •RS-232データ伝送システム |
主要な技術的な変数
| プロダクト モデル | 単位 | MDH80 | MDH80A | MDH100S | MDH125 |
| 仕事台のサイズ（L*W） | mm | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| No.ofパレット | 2 | 単一のテーブル | 2 | 2 | |
| テーブルのタイプ | ITは選択する:明るい | ITは選択する:明るい | |||
| テーブル インデクシング | IT （1° X360°） 明るい（0.001° X360°） |
IT （1° X360°） 明るい（0.001° X360°） |
|||
| 時間を指示するテーブル | S | 4.5 （90°） | 5 （90°） | ||
| パレット変更の時間 | S | 12.5 | — | 12.5 | 35 |
| 最高。テーブルの負荷 | Kg | 2000年 | 3000 | ||
| X/Y/Z軸線旅行 | mm | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| X/Y/のZ軸ガイドの方法タイプ | 線形ローラーの案内面 | 線形ローラーの案内面 | |||
| 中心を細長くするテーブルの表面からの間隔 | mm | 80-1180 | 70-1470 | ||
| 台に置くべき紡錘の鼻からの間隔 | mm | 200-1250 | 250-1250 | 360-1600 | |
| X/Y/のZ軸の急速な横断 | m/min | 45 | 45 | ||
| 送り速度の切断 | 1-20000 | 1-20000 | |||
| 紡錘の先を細くすること | No.50 （7:24） | No.50 （7:24） | |||
| 最高の紡錘の速度 | rpm | 8000 （モーター紡錘） 選択しなさい:12000 （モーター紡錘） 選択しなさい:4000 （①ギヤ ボックス） 選択しなさい:4000 （②ギヤ ボックス） |
6000 （モーター紡錘） 選択しなさい:8000,12000 （モーター紡錘） 選択しなさい:6000 （ギヤ ボックス） |
||
| 紡錘モーター力 （Continueous/30分） |
kw | 8000rpm:25/30 12000rpm:25/30 ①4000rpm:22/26 ②4000rpm:30/37 |
6000rpm:37/45 8000rpm:25/30 12000rpm:25/30 6000rpm:22/26 |
||
| 用具の雑誌容量 | T | 40 （選択しなさい:60/80/120） | 40 （選択しなさい:60/80） | ||
| 用具のすねのタイプ | BT50 | BT50 | |||
| 最高。用具の長さ | mm | 500 | 500 | ||
| 最高。用具の重量 | Kg | 25 | 25 | ||
| 最高。用具の直径（w/oadjacenttools） | mm | Ø115 （Ø270） | Ø115 （Ø270） | ||
| 用具を使いなさい変更の時間（TT）に | 2.5 | 2.5 | |||
| 正確さを置くX/Y/のZ軸 | 0.01 | X:0.015 Y:0.012 Z:0.012 | |||
| X/Y/のZ軸の反復性の正確さ | 0.006 | X:0.007 Y:0.007 Z:0.007 | |||
| CNCのコントローラー | FANUC 3li | FANUC 3li | |||
| 機械次元（LXWXH） | mm | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| 機械重量 | Kg | 24000 | 21000 | 24500 | 32500 |
工作物のサンプル
