HDAL 63の横のマシニング センターのフライス盤の高精度
製品詳細
| 製品名: | HDAL-63横のマシニング センター | 仕事台のサイズ: | 630×630 mm |
|---|---|---|---|
| Tスロット（numbers*width*の中心間距離）: | 5x18x125 mm | Max.tableの負荷: | 1300kg |
| 中心を細長くするテーブルの表面からの間隔: | 50-850mm | 台に置くべき紡錘の鼻からの間隔: | 200~1000mm |
| X/Y/Z旅行: | 900/800/800のmm | L×W×H: | 3880*3675*3120mm |
| ハイライト |
横のマシニング センターのフライス盤,高精度のマシニング センターのフライス盤,HDAL 63の横の製粉の中心 |
||
製品説明
HDAL-63マシニング センターの低速は横の用具の変更のマシニング センターのフライス盤を要した
プロダクト提示

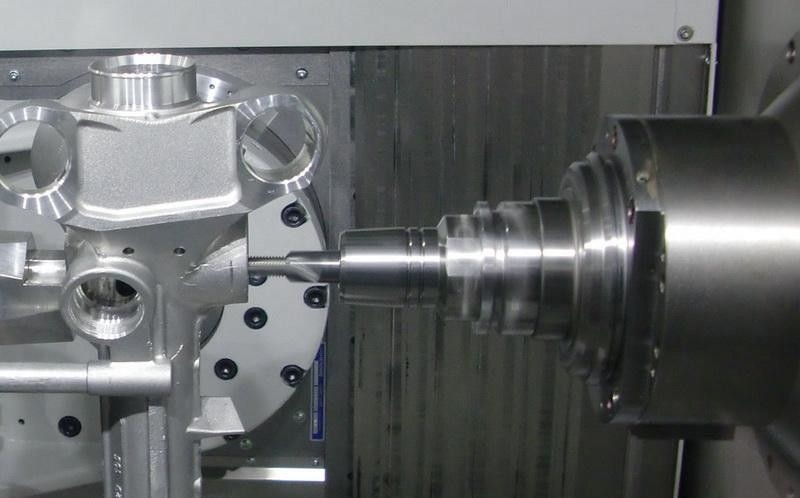

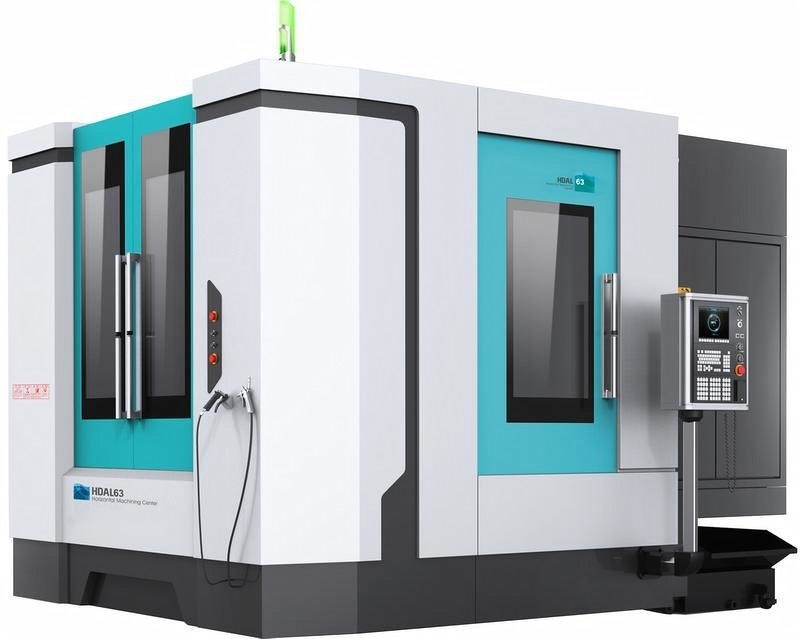

HDALシリーズ横のマシニング センターは国際的な高度のレベルが付いている横のマシニング センターである。その独特な高速線形転がりガイド・レールの組の設計は自動車、型および機械類の製造工業の箱の部品、貝の部品およびディスク部品の処理で広く利用されている。締め金で止めることの後の部分は鉄、鋼鉄、訓練、拡張、叩くヘアピンを完了でき、高精度と、高いオートメーション、高い信頼性、機械および電気統合、簡単な操作の高度を処理する他の複数の仕事順序は全面的な形美しく、等寛大である。機械は自動用具の交換システム（ATC）、必要な保護カバーが付いている自動潤滑システム、冷却装置および携帯用手操作装置（MPG）が装備されている。
製品の機能

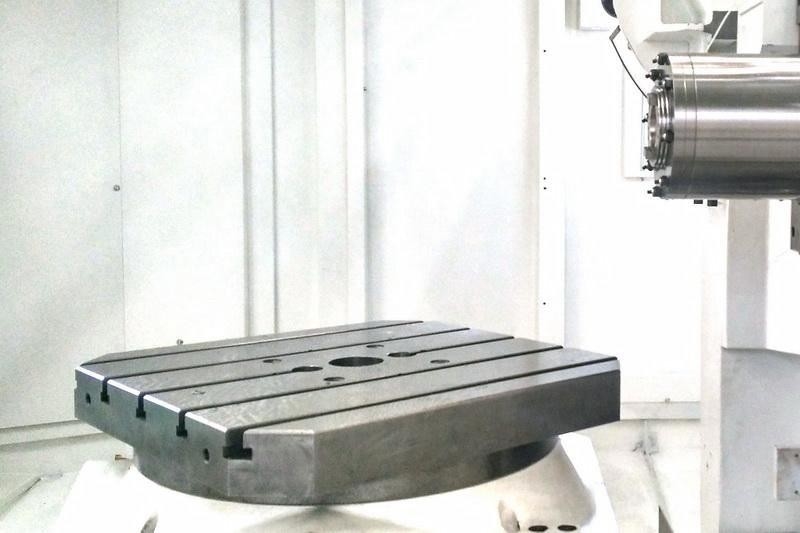

1.安定性が高い:機械基盤、コラム、紡錘箱、十字のスライドのテーブル、仕事台および他の基本的な部品は高力鋳鉄、安定した構成、永久的な品質保証から完全に成っている。工作機械の鋳造の構造は工作機械の原動力および有限な要素分析によって分析され、基礎部品の高い剛性率を保障するために補強剤の構造は合理的に一致する。広く、固体機械基盤、門脈のコラムは処理の間に、満載の支えられた十字のスライドのテーブル重負荷容量を保障できる。索引表は高精度のマウスの歯の位置を採用したものだ。スライド ガイドの柵は工作機械の高い剛性率を保障する。
2.大口径の高精度の球ねじ
温度の上昇の延長を減らすために（1）三軸の球ねじは前伸びる。前伸張の後で、球ねじは伝達剛さを非常に高め、こうして位置の正確さを保障している速い動きが、引き起こし、繰り返される熱変形の影響を除去し工作機械の正確さを置く。
（2）球ねじおよび直接適用範囲が広いカップリング、高性能、小さい背部ギャップによって接続されるサーボ モーター。

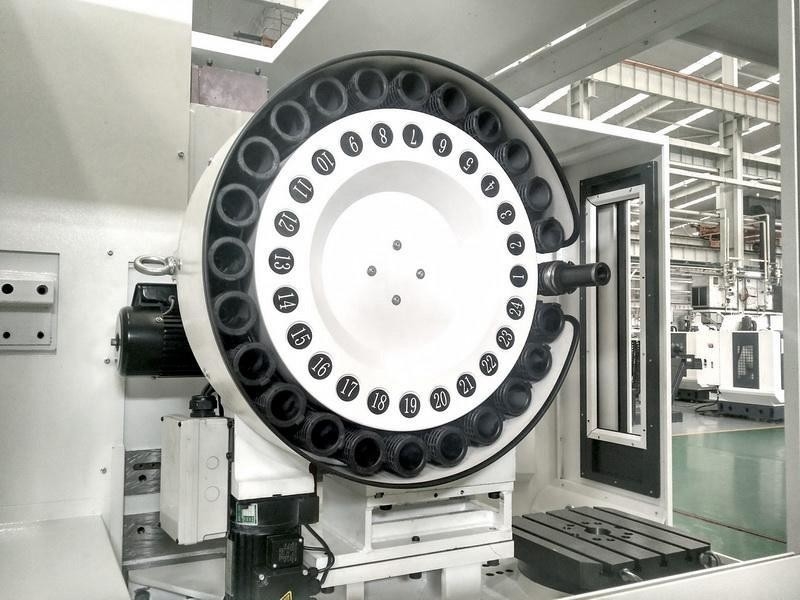

3. 高精度の紡錘/用具の図書館:高精度の設計、精密等級の斜角ボール ベアリング サポートを使用して、工作物の切断の高力そして安定性が高い保障するため。紡錘は高いトルク ギヤ ドライブを採用する。速い自動用具の変更の腕のタイプ用具の図書館

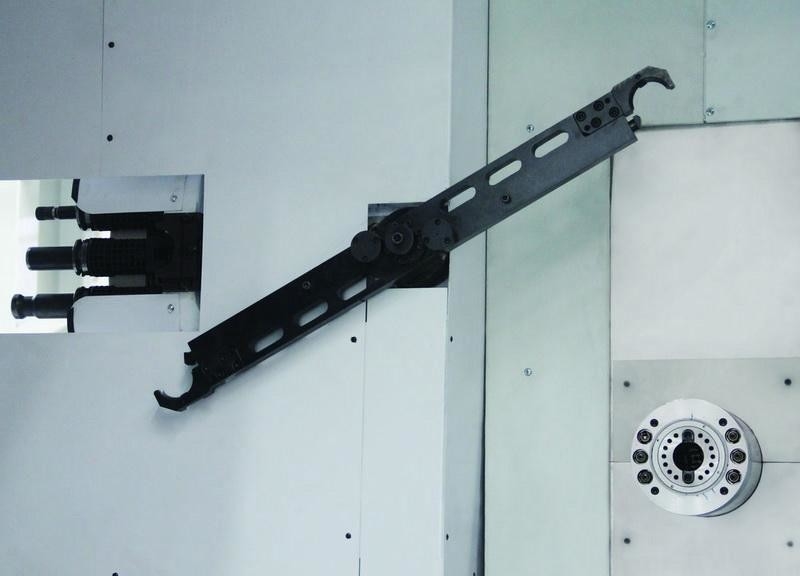

（1）二重腕自動用具の変更の腕およびCAM用具の変更機械、速く、安定した;
（2）ナイフの図書館はナイフを選ぶために速く、便利である二方向shortest pathを採用する。
4.数値制御システム:ソフトウェアに工作物/用具の測定インターフェイス、標準的なRS-232インターフェイスと豊富な機能、強い機能、数値制御システムが装備することができるある。機械はメカトロニクス、密集した構造、小さい職業区域、容易な取付け、ダバッギングおよび操作を実現した。
5.電気:電気箱の配線は制御システムが外的な干渉によって影響されないことを保障するセリウムの安全指定に従って動くときある。電気箱の熱気がすぐに排出したように、熱交換器の使用は箱で制御システムが長い間固定して稼動できるように、一定した温度を保つ
Package&Transportation
主要な技術的な変数
| 主要な技術仕様 | 単位 | HDAL-50 | HDAL-63 |
| 仕事台のサイズ（LXW） | mm | 500X500 | 630X630 |
| Tスロット（numbers*width*の中心間距離） | mm | 5X18X100 | 5X18X125 |
| テーブルのタイプ | ITの回転式テーブル | ITの回転式テーブル | |
| 最高。テーブルの負荷 | kg | 800 | 1300 |
| X/Y/Z軸線旅行 | mm | 700/650/650 | 900/800/800 |
| 中心を細長くするテーブルの表面からの間隔 | mm | 50-700 | 50-850 |
| 台に置くべき紡錘の鼻からの間隔 | mm | 120 -770 | 200 -1000 |
| X/Y/Zガイドの方法タイプ | 線形案内面 | 線形案内面 | |
| 供給を切るX/Y/Z | mm/min | 1 -10000 | 1 -10000 |
| X/Y/Z軸線の急速な横断 | m/min | 36/30/36 | 36/30/36 |
| 最高の紡錘の速度 | r/min | 6000 | 4000 |
| 紡錘の先を細くすること | No.40 （7:24） | No.50 （7:24） | |
| 紡錘モーター力 | kw | 11/15 | 15/18.5 |
| 用具の雑誌のcapacitv/すねのタイプ | 24 | 24 | |
| 用具のすねおよび保持のノブのタイプ | BT40-45° | BT50-45° | |
| 最高用具の重量 | kg | 8 | 18 |
| 最高用具の直径 | mm | Ø75/Ø150 （空けなさい隣接した） | Ø110/Ø220 （空けなさい隣接した） |
| 最高用具の長さ | mm | 300 | 400 |
| 用具を使いなさい変更の時間（TT）に | S | 4 | 5 |
| 正確さ（X/Y/Z）の位置 | mm | 0.014/0.014/0.014 | 0.018/0.014/0.014 |
| 反復性の正確さ（X/Y/Z） | mm | 0.006/0.006/0.006 | 0.007/0.006/0.006 |
| 機械次元（L*W*H） | mm | 3737X3642X3155 | 3880X3675X3120 |
| 機械重量 | kg | 8500 | 11500 |
FAQ
1:私はいかに最も適した機械を選んでもいいか。
:私にあなたの指定を言いなさい、私達はあなたのための最もよいモデルを選んでもいいまたは厳密なモデルを選ぶことができる。
また私達選ぶあなたのための最も適した機械を私達に引くプロダクトを送ることができる。
2:あなたの会社のあなたの主要なプロダクトは何であるか。
:私達はいろいろな種類の機械を、CNCの旋盤機械のような、CNCのフライス盤、縦のマシニング センター、旋盤機械、訓練機械、放射状の鋭い機械、鋸引き機械、形削り盤機械、ギヤ歯切り工具で切る機械等専門にした。
3. あなたの貿易言葉は何であるか。
:受諾可能なFOB、CFRおよびCIFすべて。
4:支払の言葉は何であるか。
:T/Tの30%の最初の支払場合の順序、郵送物の前の70%のバランスの支払;一覧で変更できないLC。
5:MOQは何であるか。
:1セット。（ある安価機械だけセット以上1ある）
