頑丈なCNCの大きいガントリー フライス盤の三軸の移動ビーム
製品詳細
| 製品名: | TXK20-2 TXK20-3 大型CNC移動ビームガントリーフライス盤 | ガイド・レールの中心間距離: | 700/800mm |
|---|---|---|---|
| 最高の機械化の長さ: | 3000~6000mm | 最高の機械化の幅: | 1600～2000mm |
| 最大加工高さ: | 1200/1500のmm | 仕事台の長さ: | 3000-6000のmm |
| 仕事台の幅: | 1400/1600mm | 工作物の最高重量: | 6/7/8/9/10t |
| 仕事台の動きの速度: | 30-4000 mm/minのstepless調節可能 | 主なモーターパワー: | 5.5/7.5/11kw |
| ハイライト |
移動ビーム大きいガントリー フライス盤,三軸のガントリー フライス盤,移動ビーム頑丈なCNCのフライス盤 |
||
製品説明

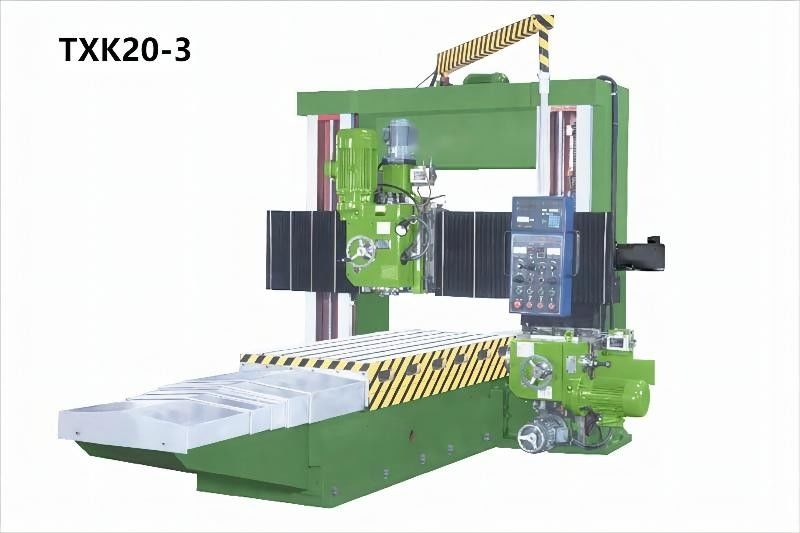

頑丈なTXK20-2 TXK20-3大きいCNCの移動ビーム ガントリー フライス盤
1. TXK20シリーズCNCのガントリー移動ビーム フライス盤は工作物の非金属材料加工の鉄の金属、非鉄金属および一部分の高速度鋼の炭化物用具のために適した精密CNCの機械化の工作機械の新しい世代である。製粉はプロセスの平面、高低の表面、傾向がある表面、側面、溝のクラス、ボーリング、訓練および他のプロセスを完了できる。

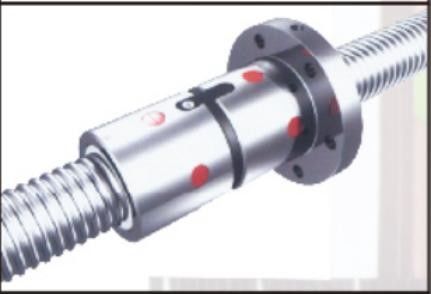

2. 仕事台の転送方式:働く速度および位置のstepless調節を達成し、正確さを置くことを繰り返すためにACサーボ・システムによって運転される仕事台の球ねじドライブ
3. ビーム錠:TXK20シリーズ ビームは機械的に自動的にロックされて、ビーム持ち上がることを用いるチェーン制御を実現する。
4. 終わり製粉の頭部の二軸の球ねじドライブはACサーボ・システム働く速度および位置のstepless調節を達成するためにおよび繰り返された位置の正確さによって運転される
5. 側面の製粉の頭部の製粉の供給の量はstepless調節可能である。
6. すべての工作機械は私達の会社によって、処理されて、集まっていて投げられる。投げる材料は熱の振動および二次時間の処置によってHT250質の鋳鉄、完全に、十分に鋳造の内部圧力を除去するためにである。ベッド ボディ、コラムおよびビーム ガイド・レールはずっと極度に可聴周波に癒やすことである。
主要な技術的な変数
| 機械指定 | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| ガイド・レールの中心間距離 | mm | 500 | 600 | 700 | 800 |
| 最高の機械化の長さ | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 最高の機械化の幅 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 最高の機械化の高さ | mm | 800 | 1000,1200 | 1200 | 1200 1500 |
| 仕事台の長さ | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 仕事台の幅 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 工作物の最高重量 | t | 3,4 | 5,6,8 | 6、7,9 | 7、8、10 |
| 仕事台の動きの速度 | mm/min | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 |
| 主要なモーター力 | kw | 3.7 | 5.5、7.5 | 5.5、7.5 | 5.5、7.5、11 |
| 紡錘力 | kw | 7.5 | 7.5 | 7.5 | 7.5 |
| 機械重量 | t | 13-16 | 15-25 | 20-32 | 23-36 |

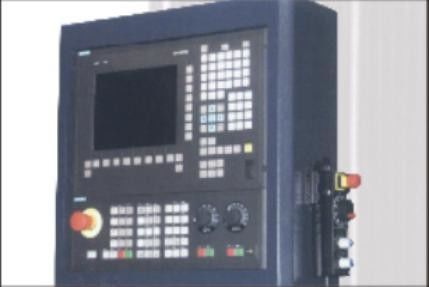

| CNCシステム |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| デジタル表示装置 | 任意 | 任意 | 任意 | 任意 | |
| 機械指定 | TXK20-4 | TXK20-5 | TXK20-6 | |
| ガイド・レールの中心間距離 | mm | 900 | 1000 | 1200 |
| 最高の機械化の長さ | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 最高の機械化の幅 | mm | 2000-2500年 | 2000-2500年 | 2000-2500年 |
| 最高の機械化の高さ | mm | 1500 | 1500 | 1500 1800 |
| 仕事台の長さ | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 仕事台の幅 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 工作物の最高重量 | t | 8,9 | 10,11 | 10,12 |
| 仕事台の動きの速度 | mm/min | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 | 30-4000 stepless調節可能 |
| 主要なモーター力 | kw | 13 | 15 | 18.5 |
| 紡錘力 | kw | 11 | 15 | 15 |
| 機械重量 | t | 29-36 | 35-43 | 41-53 |
| CNCシステム | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| デジタル表示装置 | 任意 | 任意 | 任意 | |
標準的な構成
1.One縦の製粉の頭部（三軸CNC）
2. 1つの側面の製粉の頭部（左右間で任意）
ベッド ボディの3.Steel版の盾
4.Bebarのコラム器官のタイプ盾
特別な付属品
1.90度の角度の製粉の頭部
2. 空気用具ロック
3.Microelectronic脈動用具の設定の手動ハンドル
FAQ
a:私はいかに最も適した機械を選んでもいいか。
:私にあなたの指定を言いなさい、私達はあなたのための最もよいモデルを選んでもいいまたは私達選ぶあなたのための最も適した機械をあなたがまた私達に引くプロダクトを送ることができる厳密なモデルを選ぶことができる。
b:あなたの会社のあなたの主要なプロダクトは何であるか。
:私達はいろいろな種類の機械を、CNCの旋盤機械のような、CNCのフライス盤、縦のマシニング センター、旋盤機械、訓練機械、放射状の鋭い機械、鋸引き機械、形削り盤機械等専門にした。
c. あなたの貿易言葉は何であるか。
:受諾可能なFOB、CFRおよびCIFすべて。
d:支払の言葉は何であるか。
:T/Tの30%の最初の支払場合の順序、郵送物の前の70%のバランスの支払;
e:MOQは何であるか。
:1セット。
私達は知りたいと思う:
a.Whatはあなたの産業電圧であるか。
b.Weは私達に私達が最も適したモデル推薦してもいいように私達に工作物のデッサンを送るためにサイズ、私達の評価のためのあなたの工作物の材料が、もし可能なら、よくすることを告げるために強く提案する!
c.IfはCIF価格を必要とする、親切に私達に行先の港を言いなさい。
