横の標準的なフライス盤51000N BXM20-3 BXM20-4の倍のコラムのプレーナー
製品詳細
| 製品名: | BXM20-3 BXM20-4の標準的な二重コラムのプレーナー製粉機械 | 機械ベッドの案内面の中心間距離: | 800/900のmm |
|---|---|---|---|
| ビーム案内面の幅: | 500/600のmm | 働くことの最大長: | 3000/4000/6000/8000/10000/12000/14000/16000のmm |
| 働くことの最高の幅: | 1600/1800/2000/2200のmm | 働くことの最高の高さ: | 1200/1500のmm |
| 仕事台の幅: | 1400/1600/1800のmm | 働くことの最高重量: | 14-29/16-31t |
| 仕事台の棚の力の引き: | 51000/88000N | 仕事台の移動速度: | 30-40000絶えず可変的な速度範囲（mm/min） |
| 縦の立案者の頭部の水平送り（旅行ごとに）: | 0.2-25の絶えず可変的な速度範囲（mm/pt） | 縦のより平らな頭部の垂直送り（旅行ごとに）: | 0.2-20-continuously可変的な速度範囲（mm/pt） |
| ハイライト |
BXM20-3標準的なフライス盤,51000N標準的なフライス盤,BXM20-4横のフライス盤 |
||
製品説明

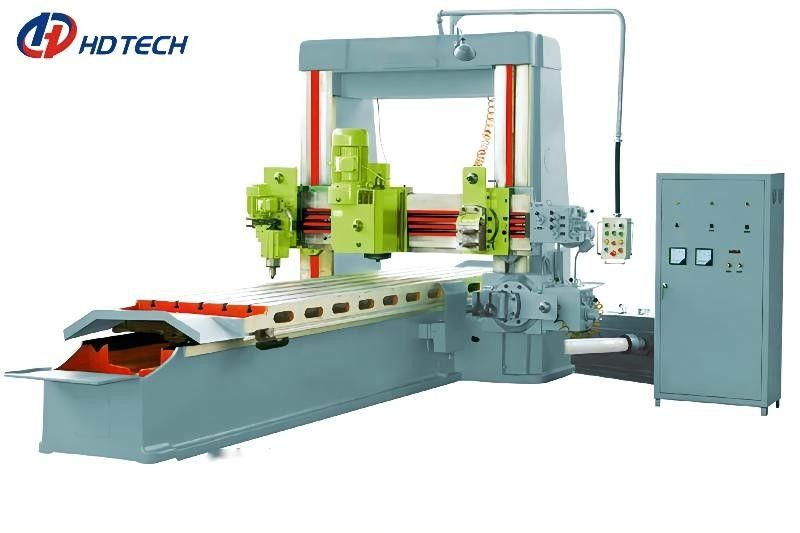

BXM20-3 BXM20-4の標準的な二重コラムのプレーナー製粉機械
機械紹介
1.The仕事台のtransmisson:仕事台の棚50度、螺旋形の歯、螺旋形シャフトの入力。メイン ギア箱は2ギヤ4速度、仕事台の速度である絶えず可変的である。
2.Beam錠:錠の機械自動錠のビーム持ち上がる連結。
縦のプレーナーの頭部および側面のより平らな頭部の3.The供給は絶えず可変的である。
工作機械の4.The基本的な部品は家ですべてcasted、処理され、そして組み立てられる。投げる材料は焼きなましプロセスおよび振動プロセスによって明らかに投げる圧力を完全に取除いた良質の鋳鉄HT250である。ベッドのすべての案内面はおよびコラムおよびビームずっと超音速頻度癒やしたである。
5.Accessoriesは顧客の要求に従って装備できる;機械コンフィギュレーションはカスタマイズすることができる。
主要な技術的な変数
| 機械モデル | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| 機械ベッドの案内面の中心間距離 | mm | 600 | 700 | 800 | 900 |
| 幅のotは案内面を発する | mm | 420 | 500 | 500 | 600 |
| 働くことの最大長 | mm | 3000、4000、 6000、8000、 10000,12000 |
3000、4000、 6000、8000、 10000,12000 |
3000、4000、 6000、8000、 10000,12000 |
3000、4000、 6000、8000、 10000,12000 14000,16000 |
| 働くことの最高の幅 | mm | 1300 1600 | 1600、1800,2000 | 1600 1800 2000年 | 2000年、2200 |
| 働くことの最高の高さ | mm | 1200 1500 | 1200 1500 | 1200 1500 | 1500 |
| 仕事台の幅 | mm | 1300 | 1400 1600 | 1400 1600 | 1600 1800 |
| 働くことの最高重量 | t | 10-18 | 12-27 | 14-29 | 16-31 |
| 別の指定およびモデルによって変えなさい | |||||
| 仕事台の棚の力の引き | N | 40000 | 51000 | 51000 | 88000 |
| 用具棒の最高のサイズ | mm | 40x40 | 50x50 | 50x50 | 60x60 |
| 仕事台の移動速度 | mm/min | 30-40000絶えず可変的な速度範囲 | |||
| 縦の立案者の頭部の水平送り （旅行ごとに） |
（mm/pt） | 0.2-25の絶えず可変的な速度範囲 | |||
| 縦のより平らな頭部の垂直送り （旅行ごとに） |
（mm/pt） | 0.2-20の絶えず可変的な速度範囲 | |||
| 側面の立案者のヘッド供給（旅行ごとに） | （mm/pt） | 0.2-6の絶えず可変的な速度範囲 | |||
| 標準的な構成 | 1つの縦のプレーナーの頭部、1の縦の製粉の頭部、2人の側面のプレーナーの頭部および1の縦の粉砕の頭部。（accessoriescan要求によって変わる） | ||||
| ビームの速度の上昇 | mm/min | 300 | |||
| 力か主要なモーター | kw | 15,22,30、37,45,55 別の指定およびタイプに従う別のモーター力との装備 |
|||
| 全体寸法（L*W*H） | （L） mm | 7400 | 7500 | 7500 | 7500 |
| （w） mm | 3000 | 3300 | 3400 | 4400 | |
| （H） mm | 3000 | 3100 | 3100 | 3500 | |
製品のハイライト
BXM20-3 BXM20-4の標準的な二重コラムのプレーナー製粉機械 機械紹介 1.The仕事台のtransmisson:仕事台の棚50度、螺旋形の歯、螺旋形シャフトの入力。メイン ギア箱は2ギヤ4速度、仕事台の速度である絶えず可変的である。 2.Beam錠:錠の機械自動錠のビーム持ち上がる連結。 縦のプレーナーの頭部および側面のより平らな頭部の3.The供給は絶えず可変的である。 工作機械の4.The基本的な部品は家ですべてcasted、処理され、そして組み立てられる。投げる材料は焼きなましプロセスおよび振動プロセスによって明らかに投げる圧力を完全に取除いた良質の鋳鉄HT250である。ベッ...
