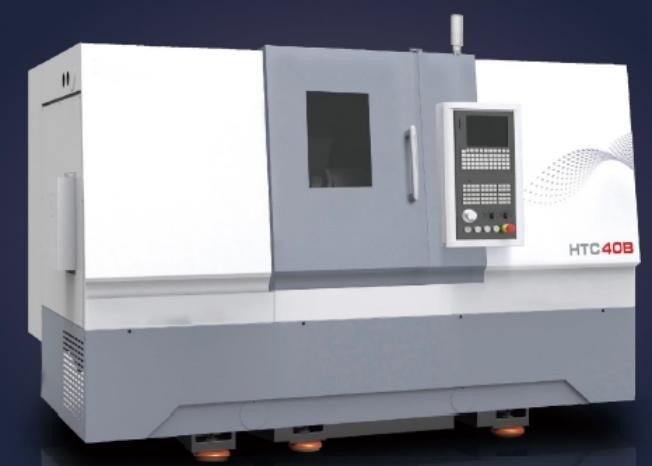

高精度CNCのタレット旋盤機械50 - 3000 r/min HTC40Bm/1000
製品詳細
| 製品名: | 高精度CNCの旋盤力のタレットHTC40Bm/1000 | 最高。ベッド上の振動: | 560mm |
|---|---|---|---|
| 最高。スライド上の振動: | 350のmm | 最高。直径の切断: | 360のmm |
| 最高。切断長さ: | 970のmm | 最高。Ｘ軸の旅行: | 200のmm |
| 最高。Z軸の旅行: | 1050のmm | タイプの紡錘の頭部: | A2-8 |
| 紡錘の腔線径・山径: | ø80 | 紡錘の速度範囲: | 50-3000 r/min |
| ハイライト |
高精度CNCのタレット旋盤機械、3000 R/Min CNCのタレット旋盤機械,3000 R/Min Cnc Turret Lathe Machine |
||
製品説明
高精度CNCの旋盤力のタレットHTC40Bm/1000
主要な技術的な変数
|
モデル 項目 |
HTC40Bm/1000 |
| 最高。ベッド上の振動 mm | Φ560 |
| 最高。スライド上の振動 mm | Φ350 |
| 最高。直径の切断 mm | Φ360 |
| 最高。切断長さ mm | 970 |
| 紡錘の腔線径・山径 mm | Φ80 |
| 紡錘の鼻の形態 | A2-8 |
| 主要なモーター力（30分/続く） kw | 16/12 |
| 紡錘の紡錘の速度Max.outputのトルク r/min/Nm | 50-3000/172 |
| 最高。Ｘ軸の旅行 mm | 200 |
| 最高。Z軸の旅行 mm | 1050 |
| 急速な速度（X/Z軸線） mm | 30/30 |
| 心押し台の袖のDia./旅行 mm | Φ100/710 |
| 心押し台の袖の先を細くすることの穴 モールス | 4# |
| 用具のすねのサイズ mm | 25x25 |
| 用具の穴の直径 mm | Φ40/Φ32/Φ25/Φ20 |
| 置く正確さ（X/Z/C軸線）を mm | 0.008/0.010/63" |
| 位置を変える正確さ（X/Z/C軸線）の mm | 0.004/0.004/25" |
| 荒さ µm | Ra1.25 um |
| 工作物の正確さ | IT6 |
| 工作物の円形 mm | 0.0025/¢75 |
| 工作物のCylindricity mm | 0.010/150 |
| 工作物のPlanness mm | 0.010mm/¢200 |
| 最高。ディスク工作物の重量 kg | 200 |
| 最高。シャフトの工作物の重量 kg | 500 |
| 機械の重量 kg | 4700 |
| 機械（LxWxH）の全体寸法 mm | 3570x1860x1850 （チップ輸送装置なしで） |
機械利点
私はVベルト ドライブ構造を狭くする
機械移動の電源切れを減らす滑車を通した紡錘の回転ディレクト・ドライブ速く、滑らかな開始。
IIサーボ タレット
それは最高の条件を満たすことができる、および高精度が高い信頼性あるインデクシングを運転するためにサーボ モーターを採用する
性能および速い用具の変更。
III統合された紡錘のエンコーダー
特別な紡錘のエンコーダーは効果的に故障率を減らす同期ベルト伝達メカニズムを、取り消す。
IV二軸の供給
Ｘ軸およびZ軸はサーボ モーターによって運転され、球ねじによって伸縮性があるカップリングを通して直接接続される。
転がりガイド・レールは両方の二軸のガイド・レールのために採用される。ガイド・レールは4方向同等の負荷タイプ、高精度および機械精度、動きが速い速度および生産の効率を非常に改善する大きい負荷とである。
適用分野
包装&TRANSPORTATION
