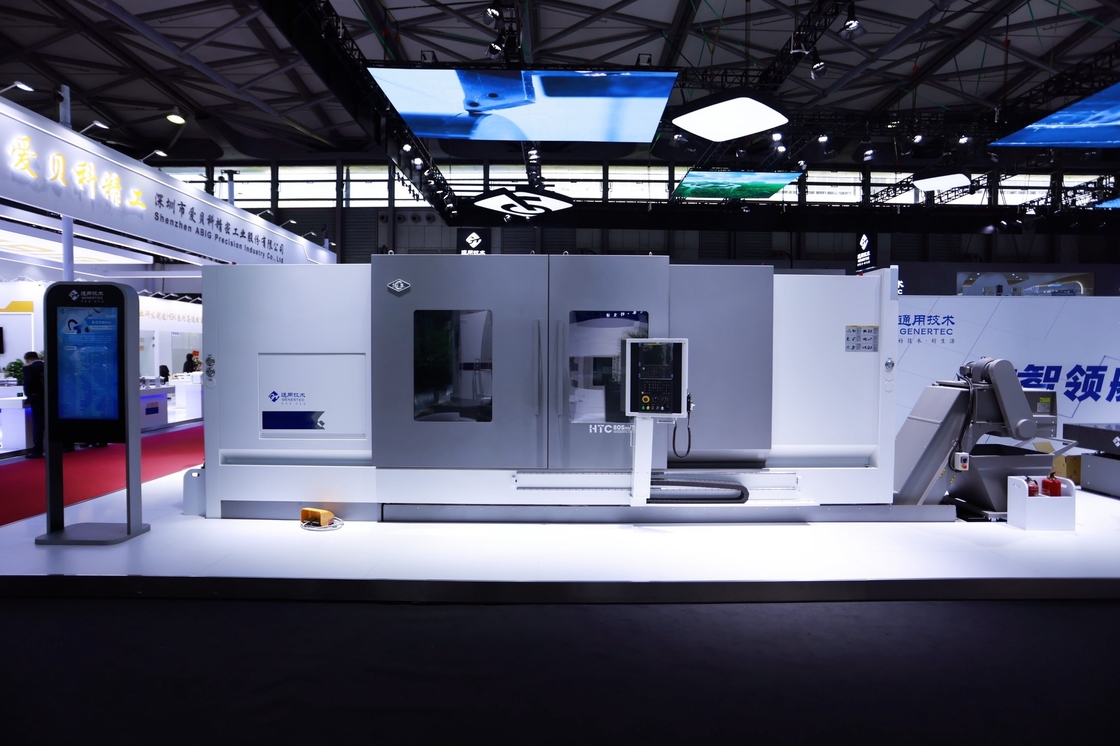

SMTCL 汎用性 CNC トーニング ターンマシン HTC63Qm マックス トーニング 直径 600mm CNC トーニング センター
製品詳細
| ブランド: | SMTCLL | 製品名: | HTC63Qm CNCターニングセンター |
|---|---|---|---|
| マックス・スウィング ベッド: | Φ700mm | 最大回転径: | Φ600mm |
| 最大回転長さ: | 1000/1500/2000/3000mm | 紡錘穴Dia: | Φ104mm |
| 移動 X/Z 軸: | 320/1100mm | スピンドルパワー: | 15/18.5kw |
| 主軸速度: | 30~2000回転/分 | ||
| ハイライト |
横軸のCNCターニングセンター,C軸 CNCターニングセンター,水平回転センター |
||
製品説明
製品説明:
HTC-mシリーズの水平ターニングセンターは,先進的な製造技術で組み立てられ,検証され,改良されています.彼らは良い切断性能を有し,様々な回転部品の加工ニーズを満たすことができる機械にはC軸,動力付きのツールホルダー等が搭載されており,ターニング,フレスリング,ドリリングなどの様々な加工方法を実現できます.
Qmシリーズターニングやフライディングなどの複数の加工機能を実現し,同時にエンジニアリング機械のニーズを満たすための大きな回転スペースと加工範囲を持っています.
製品の特徴:
◆ 高効率 の サーボ 動力 ツール 保持 器
◆ スプリット サーボ 尾根
◆ 2 軸 の 高速 運動 速度
◆ 多配列統合処理を実現するためのオプションY軸構成
◆ 誤り 補償 技術
◆ プロセス の 標準 を 定量化 する
◆ 厳格 な 検査 基準
◆ 大幅 な 幅 の スピンドル 装置
◆ 弓 の 形 の 抗 曲がり の седло
◆ 小型 スピンドル ストック
急速な移動速度: 30m/min
スプリット・サーボ・テールストック
二重固定式前張力構造
スクロール,それによって高精度と機械ツールの給餌安定性の高精度を達成
Y軸の配置
高精度ボールスクリュー
柔らかさ防止のセール
ベッドセールの本体も,重要な部品の全体的な硬さを確保するために弧形に設計されています.
効率的なサーボ駆動塔
|
プロジェクト
|
ユニット
|
HTC63Qm
|
|
マックス 切断する
|
mm
|
Φ600
|
|
最大切断長
|
mm
|
1000/1500/2000/3000
|
|
マックス 寝床の上に泳いで
|
mm
|
Φ700
|
|
マックス 泳ぐ 滑り台
|
mm
|
Φ600
|
|
スピンドル
|
|
|
|
スピンドルノースモデル
|
|
A2-11
|
|
前軸内側ダイア
|
mm
|
Φ160
|
|
スピンドルの角と穴の大きさ
|
|
1:20Φ150
|
|
スピンドルホール
|
|
Φ104
|
|
マックス,バーダイア
|
mm
|
Φ85
|
|
スタンダードチャックダイア
|
インチ
|
12
|
|
スピンドル速度範囲
|
r/min
|
35~2000年
|
|
スピンドル速度系列
|
|
メカニカル・ツー・ギア
|
|
スピンドルマックス.トルク
|
N·m
|
1350
|
|
メインエンジンの出力連続/30分
|
kW
|
15/18.5 15 分)
|
|
X/Z軸
|
|
|
|
X/Z軸の高速移動
|
m/min
|
15
|
|
X軸移動
|
mm
|
320
|
|
Z軸移動
|
mm
|
1100/1600/2100/3100
|
|
尾根
|
|
|
|
テイルストック旅行
|
mm
|
900/1400/1900/2900
|
|
テイルストック駆動方法
|
|
シール牽引
|
|
テイルストック 袖移動
|
mm
|
150
|
|
テイルストック・スリーブ・ディア
|
mm
|
Φ160
|
|
尾根の角型 穴の角型
|
モース文字
|
MT-5
|
|
塔
|
|
|
|
塔型
|
|
横軸の12ステーションの電源塔
|
|
中央の高さ
|
mm
|
125
|
|
ターレインデッシング 繰り返し位置付け精度
|
セック
|
±16
|
|
ツールサイズ
|
mm
|
25×25
|
|
近くにツールを選ぶことができます
|
|
そうだ
|
|
電動工具ホルダーインターフェース
|
|
BMT65
|
|
最大掘削能力
|
mm
|
22×0で2
|
|
マックス.フレーシング容量
|
mm
|
25×20×40
|
|
最大のタップ能力
|
mm
|
M18×1.5/M36×1
|
|
ほか
|
|
|
|
スピンドル中心部と床間の距離
|
mm
|
1085.5
|
|
機械の純重量
|
体重
|
7000/8500/10000/12500
|
|
総寸法 (LxWxH)
|
mm
|
3850×2450×2300
4450×2450×2300
5280×2450×2300
6500×2450×2300
|
|
注: 表に記載されているパラメータは参照のみです.変更があった場合は,実際の製品を参照してください.
|
||
内部冷却ツールホルダー
駆動式ツールフレッシング能力
ツールモデル: Ф20 平方肩
フレーシング・カッター
冷却状態:水冷却
工件材: HT200
ツールモデル:F16 ストイッチドリル
冷却状態:水冷却
私たちのサービス:
1すべての部品を検査する必要があります.
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
私達 に つい て
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
