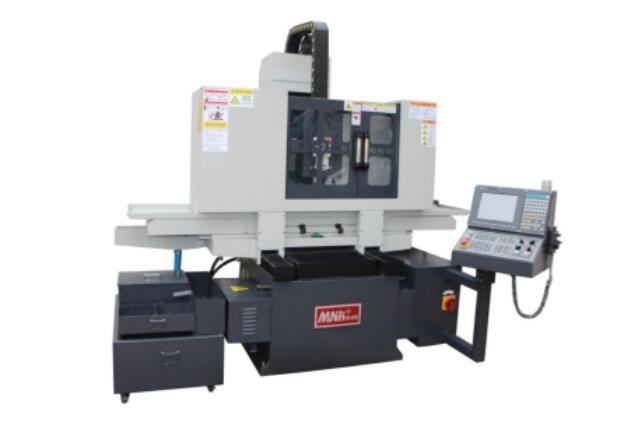

800 - 3600rpm CNCの表面のまたがり式MNK 2560を粉砕機
製品詳細
| 製品名: | MNK-2560またがり式CNCの表面の粉砕機 | 仕事台のサイズ: | 250x600mm |
|---|---|---|---|
| 最高。左右の動き: | 660mm | 最高。前方および後方の動き: | 270mm |
| 最高。中心を細長くする仕事表面からの間隔: | 540のmm | 粉砕車輪のサイズ: | 250mm （dia.の外で） * （8-25） mm （幅） *75 mm （dia.の中で） |
| 粉砕車輪の回転速度: | 800-3600rpm | 機械純重量: | 3600のkg |
| ハイライト |
3600rpm表面の粉砕機,表面のまたがり式を粉砕機,またがり式CNCの粉砕機 |
||
製品説明
高性能MNK-2560またがり式CNCの表面の粉砕機
I.装置の全面的なレイアウト
1. またがり式の工作機械
2. 粉砕車輪の棚の粉砕車輪の冷却は冷却装置によって独立している、各粉砕車輪に冷却剤のノズルが、各粉砕車輪の冷却剤の流れない100つのl /minよりより少しがある。独立した冷水タンクは装置の1つの端に提供される。
3. 機械ベッドの1つの端に、絶えずワーク テーブルのガイド・レールを湿めさせることができる独立した注油制御タンクがある。
工作機械の主要な機械構造の特徴
1. 主要な構造の部品はよい強さがある灰色の鋳鉄HT250から、耐久性および熱抵抗およびよい振動減少の性能を成っている。内部適度なレイアウトは、剛性率を高める;
2. 機械は中間にマスターに電磁石にチャックの締め金で止めることを使用して、ひく平面のために使用される;
3. 工作機械の粉砕の頭部は横の構造を採用する。
4. 左右に（Ｘ軸） C3線形ガイド・レールが直接構造を接続したローラーおよび大きい鉛の球のねじを、サーボ モーター運転する左右に速く、安定した交換動きを、3232の大きい鉛ねじ伝達速度と、高い繰り返された位置採用する;
5. 前後（Ｙ軸） C3クラスの球ねじおよびPのクラスのローラーの安定した交換動きを前後に作るために線形案内面を通してサーボ モーター球ねじによって運転される線形ガイド・レールの接続された構造を採用する;
6. 紡錘はPF120一定した回線速度で動く紡錘モーターを制御するために強力な紡錘の頻度コンバーターを採用する。
7. 新しい世代システムまたはSiemensの制御システム、10インチLCDの表示を、および手持ち型の制御装置と装備されていて採用しなさい;機械は自動的に粉砕車輪に服を着せるためにダイヤモンドのペンを採用する。粉砕車輪の自動ドレッシングおよび粉砕のサイズの一貫性を維持する補償機能;
8. 上部および下は高い剛性率および繰返しの正確な置き、他のと（Z軸） C3レベルの球ねじおよび堅いガイド・レールを直接接続したサーボ モーターによって運転される構造を利点採用する;
9. 工作機械の外カバーは非口径測定の計算ドアの入り口の構造を採用する。維持の窓は右側でシリンダーの取付けを促進し、工具細工の表面をきれいにするために開く。空気吸引装置は外カバーの上でよいちり止めの効果をするために中心にされた塵の管装置の取付けを促進するようになされる。
10. 粉砕車輪のドレッシングは新しい粉砕車輪の着服の速度を改善できるシステム制御の固定小数点着服モードである。
| 項目 | 単位 | 変数 |
| 仕事台のサイズ | mm | 250×600 |
| 最高。左右の動き | mm | 660 |
| 最高。前方および後方の動き | mm | 270 |
| 最高。中心を細長くする仕事表面からの間隔 | mm | 540 |
| 粉砕車輪のサイズ | mm | 250mm （dia.の外で） * （8-25） mm （幅） *75 mm （dia.の中で） |
| 粉砕車輪の回転速度 | （RPM/min） | 800-3600 |
| 粉砕車輪の最少垂直送り | mm | 0.001 |
| 粉砕車輪の供給の前後のMin. | mm | 0.001 |
| 仕事台の縦方向の送り速度 | （mm/min） | 0.1-24 |
| 機械で造られた標本の表面の粗さ | μm | Ra0.4 |
| 紡錘の放射状のふれ | mm | ≤0.002 |
| 紡錘の端の表面ふれ | mm | ≤0.002 |
| （Z軸）繰り返されるの上下正確さを置く | mm | ≤0.002 |
| （Ｙ軸）繰り返されるの前後正確さを置く | mm | ≤0.002 |
| 左右に（Ｘ軸）繰り返される正確さを置く | mm | ≤0.005 |
| 機械全面的なサイズ（L*W*H） | mm | 2800*2000*2200 |
| 機械純重量 | KG | 3600 |
製品のハイライト
高性能MNK-2560またがり式CNCの表面の粉砕機 I.装置の全面的なレイアウト 1. またがり式の工作機械 2. 粉砕車輪の棚の粉砕車輪の冷却は冷却装置によって独立している、各粉砕車輪に冷却剤のノズルが、各粉砕車輪の冷却剤の流れない100つのl /minよりより少しがある。独立した冷水タンクは装置の1つの端に提供される。 3. 機械ベッドの1つの端に、絶えずワーク テーブルのガイド・レールを湿めさせることができる独立した注油制御タンクがある。 工作機械の主要な機械構造の特徴 1. 主要な構造の部品はよい強さがある灰色の鋳鉄HT250から、耐久性および熱抵抗およびよい振動減少の性能を成ってい...
